Твердопаливна вагранка

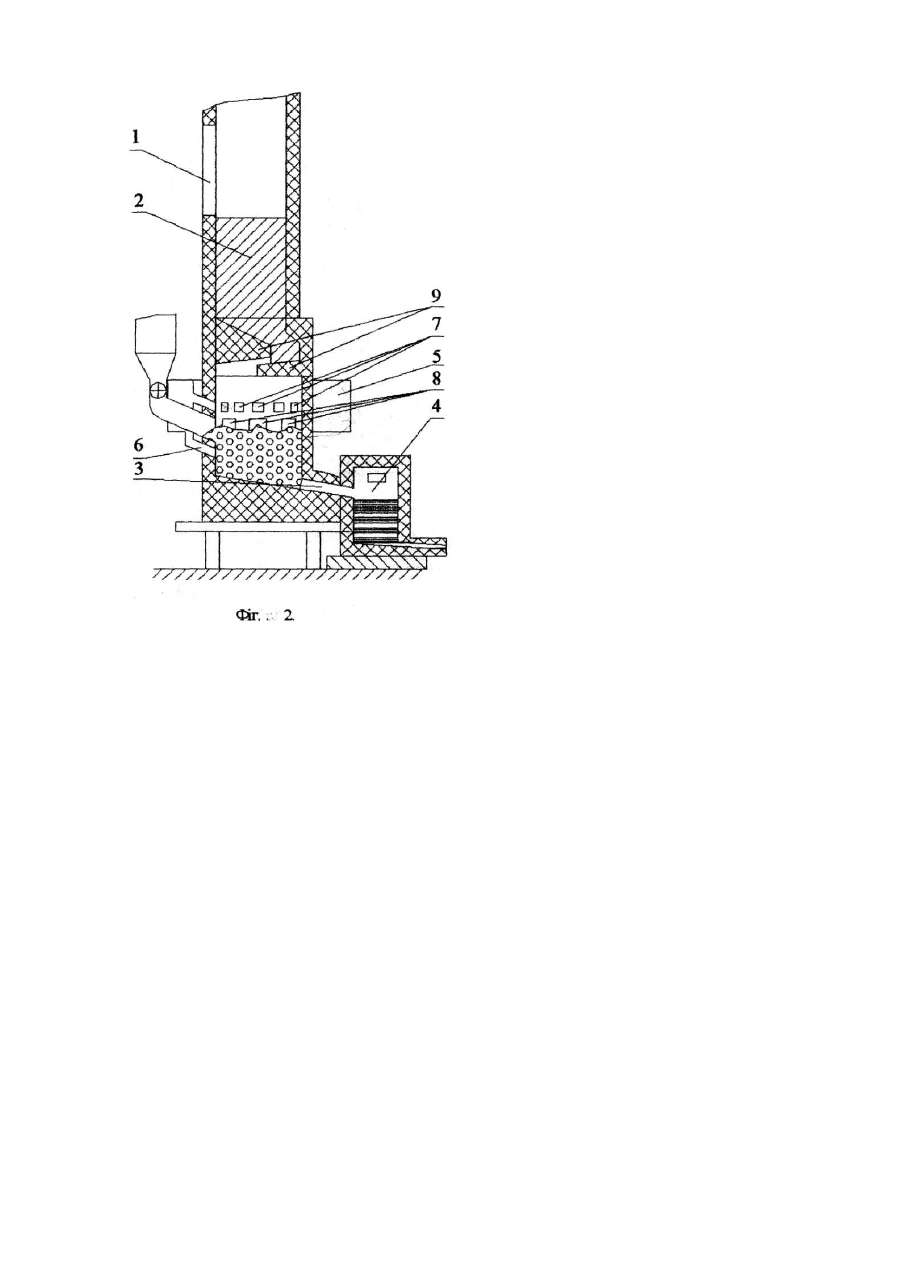

Винахід відноситься до області ливарного виробництва. Найбільш близьким технічним рішенням до того, що заявляється, є коксова вагранка, яка має завалочне вікно, шахту, перехідну льотку, виносний накопичувач, фурмену коробку. [Ме таллургическая теплотехника В 2-х томах. Τ.2. Конструкция и работа печей: Учебник для вузов / Кривандин В.А., Неведомская И.Н., Кобахидзе В.В. и др. - Μ: Металлургия, 1986, - 592с.] Недоліком коксової вагранки є наявність у відхідних газах чадного газу ОО, що свідчи ть про хімічний недопал коксу та значні втрати теплоти. Метою даного винаходу є усунення хімічного недопалу коксу. Поставлена мета досягається завдяки тому, що вагранка оснащена фурмами первинного і вторинного дуття, між якими встановлені завалочні паливні вікна, а над фурмами вторинного дуття розташовані уступи. На Фіг.1 зображено коксову вагранку (відома конструкція); на Фіг.2 зображено твердопаливну вагранку (конструкція, що заявляється). Твердопаливна вагранка складається з завалочного вікна 1, шахти 2, перехідної льотки 3, виносного накопичувана 4, фурменої коробки 5, фурм первинного 6 і вторинного 7 дуття, завалочних паливних вікон 8, уступів 9. Працює вагранка таким чином. Через завалочне вікно завантажується металева шихта і флюси, а через завалочні паливні вікна завантажується паливо. Через фурми первинного дуття подається повітря, необхідне для спалювання палива до напівгазу, а через фурми вторинного дуття подається повітря для допалювання напівгазу. Щоб продукти згорання та повітря дуття не видувало через завантажувальні паливні вікна, їх виконано закритою конструкцією, в якій паливо подається у вагранку через дозатор. Уступи, які розташовані над фурмами вторинного дуля, перешкоджають падінню шихти на паливну колошу і забезпечують вільне потрапляння палива, в зону горіння. Оскільки з палива знімається функція утримувача ши хти, то уступи дозволяють також використовува ти будь-які види палива з нижчими механічними властивостями у порівнянні з коксом, такі як коксовий бій, вугілля, торф то що. В шахті відбувається попередній підігрів та розплавлений шихти. Краплі металу та шлаку, стікаючи з уступів, завдяки протитечії продуктів згорання, потрапляють в сприятливі умови для перегріву. Далі розплав проходить через шар розжареного твердого палива, де відбувається відновлення оксидів, насичення чавуну вуглецем та додатковий перегрів металу. Виносний накопичувач служить дня накопичення чавуну та шлаку, вирівнювання хімічного складу та температури чавуну. Для інтенсифікації ваграночного процесу можливе використання підігрітого дуття та дуття, збагаченого киснем.
