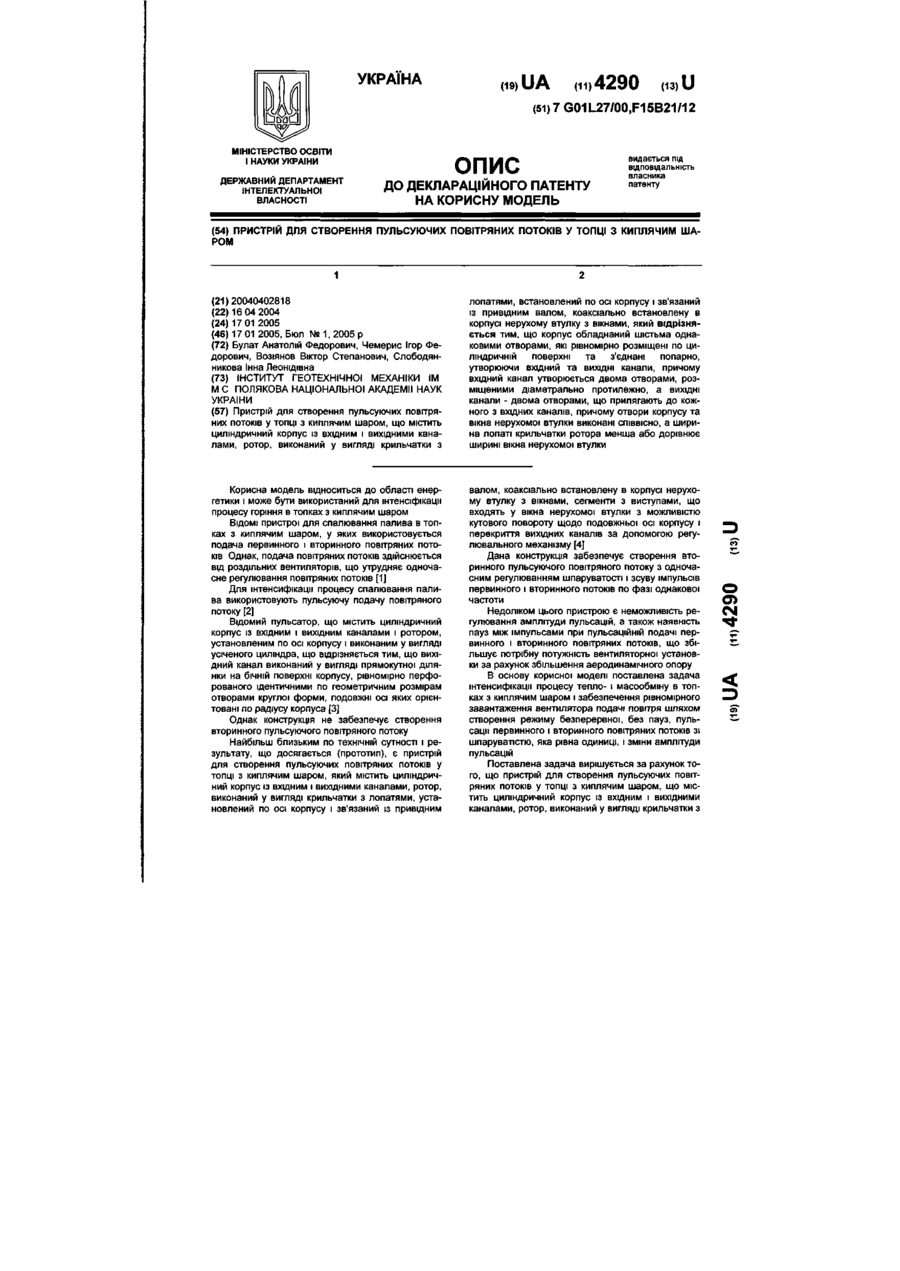

Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром

Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус із вхідним і вихідними каналами, ротор, виконаний у вигляді крильчатки з лопатями, встановлений по осі корпусу і зв'язаний із привідним валом, коаксіально встановлену в корпусі нерухому втулку з вікнами, який відрізняється тим, що корпус обладнаний шістьма однаковими отворами, які рівномірно розміщені по циліндричній поверхні та з'єднані попарно, утворюючи вхідний та ВИХІДНІ канали, причому вхідний канал утворюється двома отворами, розміщеними діаметрально протилежно, а ВИХІДНІ канали - двома отворами, що прилягають до кожного з вхідних каналів, причому отвори корпусу та вікна нерухомої втулки виконані СПІВВІСНО, а ширина лопаті крильчатки ротора менша або дорівнює ширині вікна нерухомої втулки Корисна модель відноситься до області енергетики і може бути використаний для штенсіфікацм процесу горіння в топках з киплячим шаром ВІДОМІ пристрої для спалювання палива в топках з киплячим шаром, у яких використовується подача первинного і вторинного повітряних потоків Однак, подача повітряних потоків здійснюється від роздільних вентиляторів, що утрудняє одночасне регулювання повітряних потоків [1] Для інтенсифікації процесу спалювання палива використовують пульсуючу подачу повітряного потоку [2] Відомий пульсатор, що містить циліндричний корпус із вхідним і вихідним каналами і ротором, установленим по осі корпусу і виконаним у вигляді усіченого циліндра, що відрізняється тим, що вихідний канал виконаний у вигляді прямокутної ділянки на бічній поверхні корпусу, рівномірно перфорованого ідентичними по геометричним розмірам отворами круглої форми, подовжні осі яких орієнтовані по радіусу корпуса [3] Однак конструкція не забезпечує створення вторинного пульсуючого повітряного потоку Найбільш близьким по технічній сутності і результату, що досягається (прототип), є пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, який містить циліндричний корпус із вхідним і вихідними каналами, ротор, виконаний у вигляді крильчатки з лопатями, установлений по осі корпусу і зв'язаний із привідним валом, коаксіально встановлену в корпусі нерухому втулку з вікнами, сегменти з виступами, що входять у вікна нерухомої втулки з можливістю кутового повороту щодо подовжньої осі корпусу і перекриття вихідних каналів за допомогою регулювального механізму [4] Дана конструкція забезпечує створення вторинного пульсуючого повітряного потоку з одночасним регулюванням шпаруватості і зсуву імпульсів первинного і вторинного потоків по фазі однакової частоти Недоліком цього пристрою є неможливість регулювання амплітуди пульсацій, а також наявність пауз між імпульсами при пульсаційній подачі первинного і вторинного повітряних потоків, що збільшує потрібну потужність вентиляторної установки за рахунок збільшення аеродинамічного опору В основу корисної моделі поставлена задача інтенсифікації процесу тепло- і масообміну в топках з киплячим шаром і забезпечення рівномірного завантаження вентилятора подачі повітря шляхом створення режиму безперервної, без пауз, пульсації первинного і вторинного повітряних потоків зі шпаруватістю, яка рівна одиниці, і зміни амплітуди пульсацій Поставлена задача вирішується за рахунок того, що пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус із вхідним і вихідними каналами, ротор, виконаний у вигляді крильчатки з о> О)
