Роторна машина

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 74586

Опубліковано: 16.01.2006

Автори: Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович

Завантажити PDF файл.

Формула / Реферат

Текст

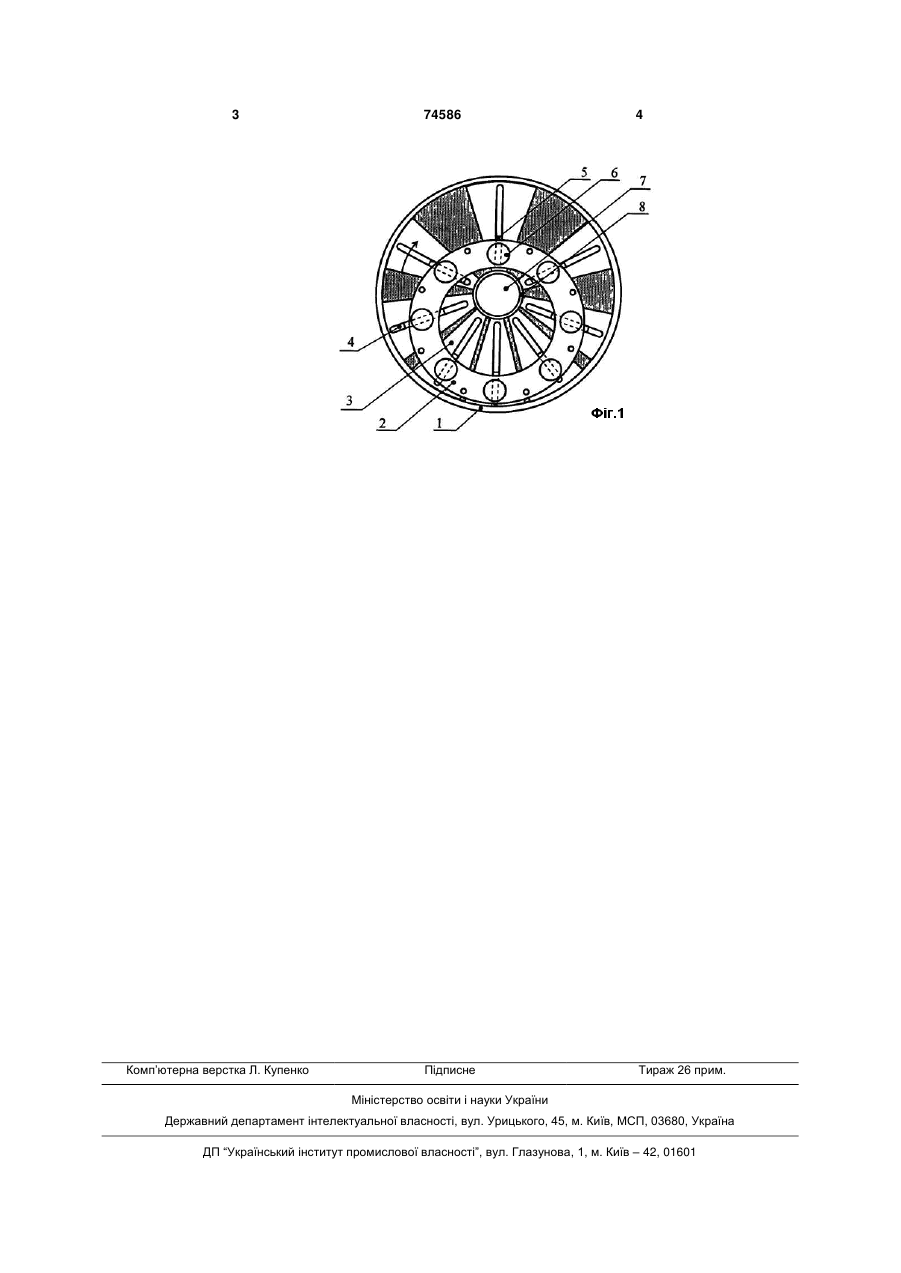

Роторна машина на основі коловоротного насоса з пустотілим циліндром, ексцентричним ротором і робочими камерами змінного об’єму, що розділені радіальними лопатками, яка відрізняється тим, що лопатки у своєму тілі мають радіальні прорізи, в які встановлено аксіально розташовані до осі ротора плоскі поворотні повзуни з круглими кінцями у шарнірних отворах двох торцевих кільцевих півроторів, причому кожна лопатка закріплена шарнірно на осі циліндра. (19) (21) 2003010725 (22) 28.01.2003 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович (73) Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович (56) Кожевников С.Н. Елементы механизмов. - М.: Государственное издательство оборонной промышленности, 1950. - 389с. 3 Комп’ютерна верстка Л. Купенко 74586 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Rotor machine

Автори англійською

Skrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych

Назва патенту російською

Роторная машина

Автори російською

Скрипец Зеновий Иванович, Скрипец Григорий Зеновиевич

МПК / Мітки

МПК: F01C 1/356

Мітки: машина, роторна
