Роторна магнітна машина

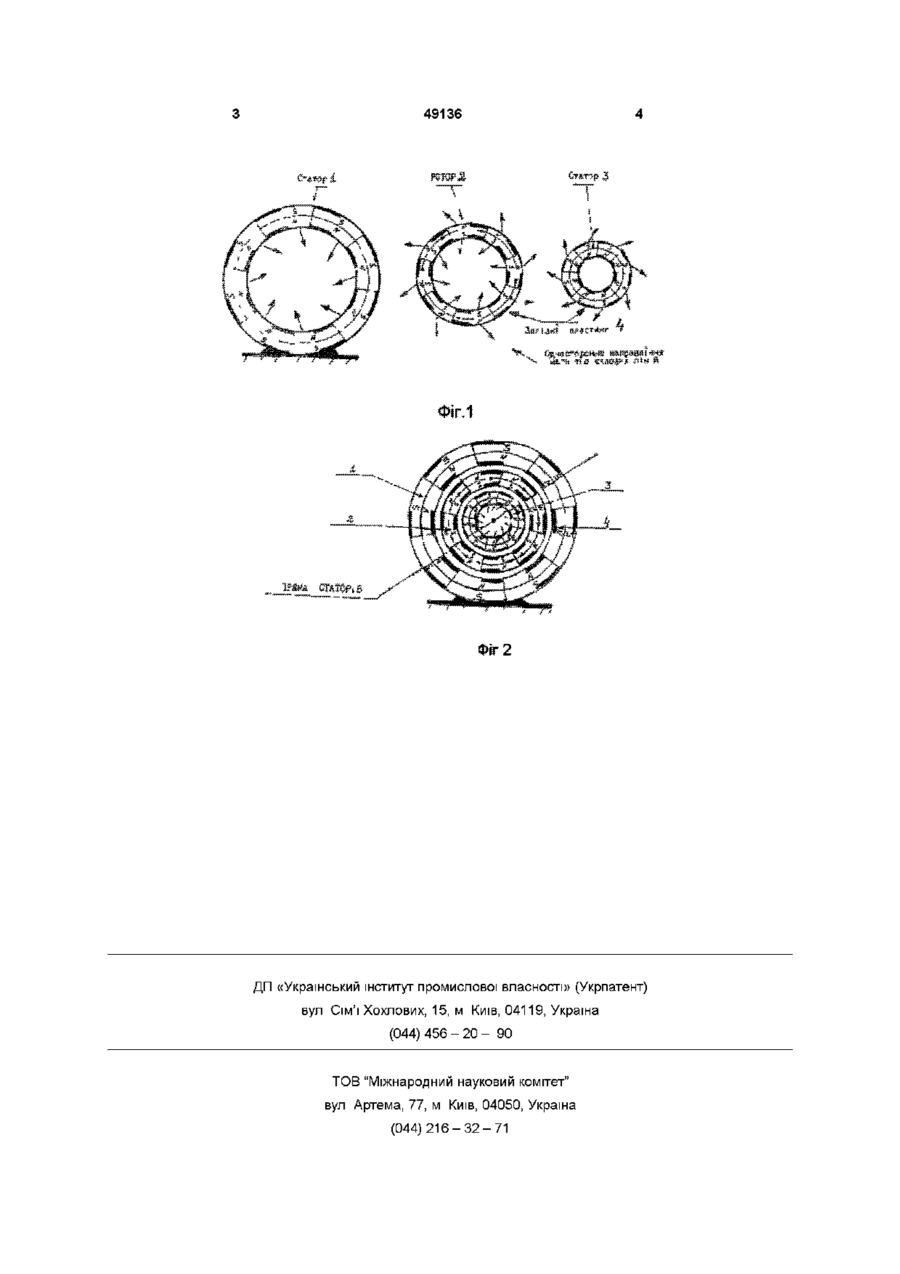

Роторна магнітна машина, що містить два циліндричні нерухомі статори, розташовані один в одному, між якими знаходиться на валу ротор, який має можливість вільно робити кругові оберти, яка відрізняється тим, що статори і ротор складені із секційних збірок постійних магнітів, які з обох боків до половини прикриті залізними пластинками, а секції статорів зміщені між собою по прямій на половину секційних збірок і повернуті до ротора однорідними магнітними полюсами Роторна магнітна машина відноситься до нетрадиційного машинобудування і може бути використана в енергоустановках від яких використовують оберти вихідного валу (якоря) ВІДОМІ енергетичні установки, які складаються із статора з обмотками дротів, в середині якого знаходиться вільно обертаючий якорь (ротор) Кругові оберти на валу ротор робить завдяки обмоткам дротів і подачі на них електроструму із зовнішнього джерела, які утворюють для нього відштовхувальний магніто силовий тиск Однією такою установкою є трьохфазний двигун, описаний Г С Ландсбергом в підручнику елементарної фізики (параграф 172) Недостатком таких установок є те,що вони не можуть створювати кругові оберти якоря (ротора) без постійної подачі електроструму із зовнішнього джерела Задачею цього винаходу є нетрадиційне використання енергонакопичувального матеріалу в плані виготовлення з нього енергодеталей, які разом створюють штучний спрямований тиск на ротор і не потребують постійної підтримки енергією із зовнішнього джерела Поставлена задача вирішується за рахунок того, що роторна магнітна машина складається з двох нерухомих циліндричних статорів, які поміщені один в одному, а між ними знаходиться ротор на валу, який має можливість вільно робити кругові оберти Статори і ротор складаються із секційних збірок, які виготовлені із постійних магнітів і з двох сторін полюсів прикриті до половини залізними пластинами Секції статорів зміщені між собою по прямій на половину секційних збірок і повернуті до ротора однорідними магнітними полюсами Заявлене технічне рішення з порівнянним прототипом має суттєві ВІДМІННОСТІ, які разом з ознаками відомих установок суттєво впливають на досягнення технічного результату Таким чином сукупність суттєвих ознак, які перебувають в причинно-наслідковому зв'язку з досягнутим технічним результатом, за рахунок створення для ротора магнітної машини, штучний направлений в протистоянні тиск магнітних силових ЛІНІЙ, які вміщені заздалегідь в самі деталі машини із зовнішнього джерела Суть винаходу пояснюється кресленням дена фіг 1 зображена роторна магнітна машина в поперечному розрізі Далі на фіг 2 зображений розріз окремих деталей машини з показом напряму магнітних силових ЛІНІЙ Роторна магнітна машина складається з нерухомих статорів 1, 3 та ротора з валом 2 (вал на кресленні не показано), залізні пластини 4 Роторна магнітна машина робить кругові оберти завдяки тому, що на ротор (2) постійно з зовнішньої і внутрішньої сторони тиснуть односторонні, спрямовані в протистоянні магнітні силові лінії статорів (1, 3), які утворені завдяки залізним пластинам (4) і протистоянню однорідних полюсів постійних магнітів Мертва крапка у обертаючого ротора (2) відсутня, завдяки тому, що секції статорів (1, 3) зміщені між собою по прямій на половину секційних збірок (О со 49136 ЇГ.1 Їг2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
