Гідропривід робочих органів машини

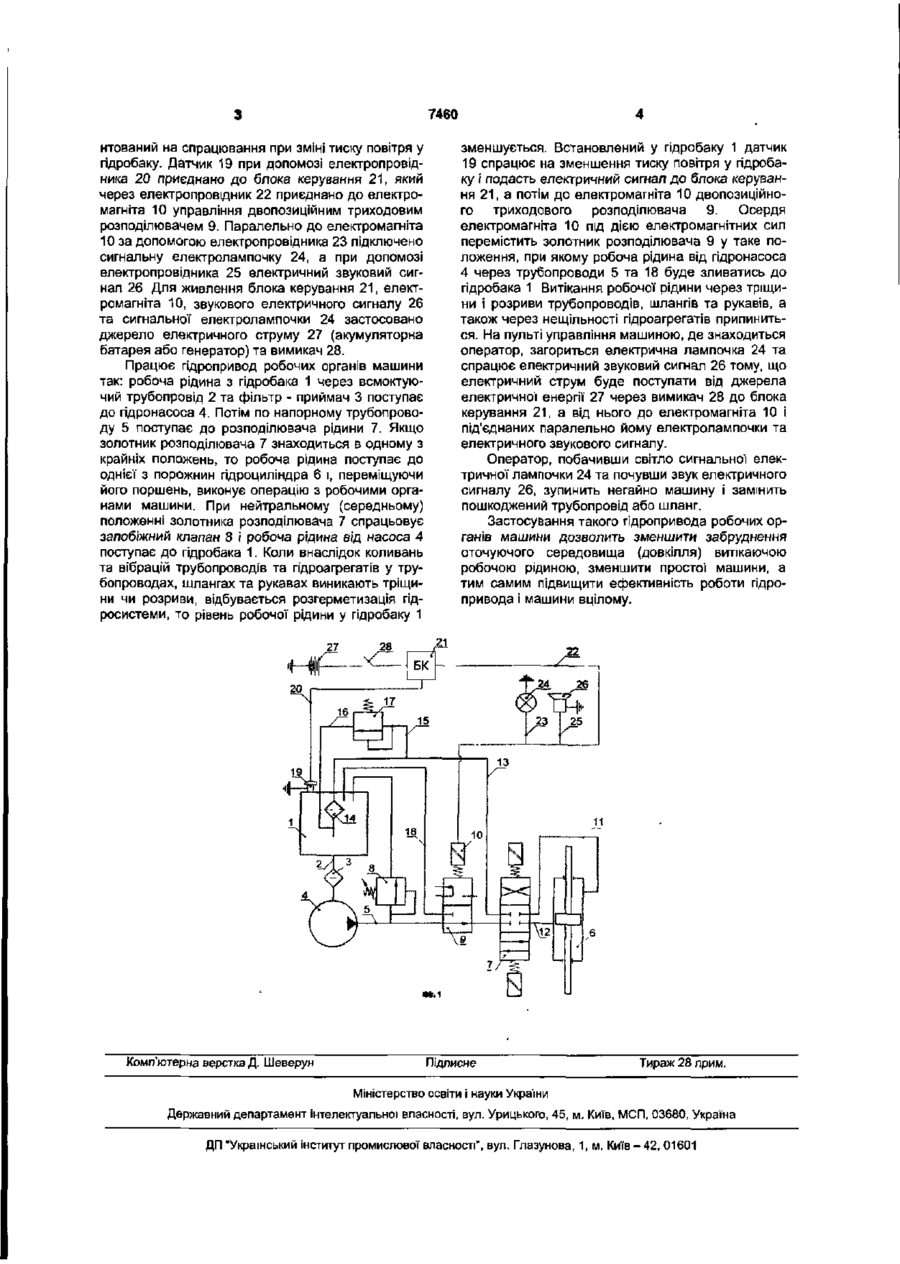

Гідропривід робочих органів машини, що містить гідронасос, гідробак, гідроциліндр та гідророзподілювач І фільтр робочої рідини, запобіжний і перепускний клапани, трубопроводи, шланги та рукави, який відрізняється тим, що гідробак укомплектовано датчиком тиску повітря, а до складу гідропривода додатково вмонтовано в напірний трубопровід двопозиційний розподілювач робочої рідини з управлінням електромагнітом та сигналом від блоку керування, який з'єднаний системою провідників струму з гідробаком та електромагнітом двопозиційного розподілювача, джерелом живлення електричним струмом, сигнальною електролампочкою та електричним звуковим сигналом. Корисна модель відноситься до галузі механізації виробничих процесів у тваринництві і рослинництві, зокрема приводів робочих органів машин та може бути використана в інших галузях загального машинобудування. Відомі гідроприводи робочих органів машин, які складаються з гідронасоса, гідробака, фільтра робочої рідини, запобіжного і перепускного клапанів, трубопроводів, шлангів та рукавів [Лебедев Н.И. „Гидропривод машин лесной промышленности". - М.:,.Лесная промышленность", 1978 - 304с]. Недоліком таких приводів є те, що при роботі на мобільних лісогосподарських, сільськогосподарських та інших машинах внаслідок коливань та вібрацій трубопроводів, що викликаються змінами тиску, а також коливаннями корпусів машин у трубопроводах, шлангах і рукавах виникають тріщини, розриви, через які робоча рідина виливається із гідросистеми В основу корисної моделі покладено завдання створити такий гідропривід робочих органів машини, у якому в разі виникнення тріщин та розривів у трубопроводах, шлангах і рукавах робоча рідина не поступала б до тріщин і розривів, а подавалася по замкнутому колу знову до гідравлічного бака. Поставлене завдання досягається тим, що гідропривід робочих органів, що містить гідронасос, гідробак, гідроциліндр, розподілювач, фільтр робочої рідини, запобіжний та перепускний клапани, трубопроводів, шланги та рукави, згідно корисної моделі до складу гідропривода додатково вмонтовано в напірний трубопровід двопозиційний розподілювач робочої рідини з управлінням електромаг нітом та сигналом від блоку керування, який з'єднаний системою провідників струму з гідробаком та електромагнітом двопозиційного розподілювача, джерелом живлення електричним струмом, сигнальною електролампочкою та електричним звуковим сигналом На Фіг.1 зображено функціональну електрогідравлічну схему гідропривода робочих органів машини, що складається із гідробака 1, який при допомозі всмоктуючого трубопровода 2 та фільтраприймача 3 з'єднано з гідронасосом 4. Гідронасос 4 через напірний (нагнітальний) трубопровід 5, з'єднано з гідроциліндром 6 двосторонньої дії Управління роботою гідроциліндра б здійснюється при допомозі розподілювача 7 До напірного трубопровода 5 приєднано запобіжний клапан 8, який обмежує тиск робочої рідини в гідравлічній системі, а також двопозиційний розподілювач робочої рідини 9 з управлінням від електромагніта 10. Гідроциліндр 6 двосторонньої дії при допомозі шлангів або рукавів високого тиску 11 та 12 приєднано до розподілювача 7. Зливний трубопровід 13, який приєднано до розподілювача 7 через фільтр 14, приєднано до гідробака 1. Паралельно фільтру 14 при допомозі трубопроводів 15 та 16 приєднано перепускний клапан 17, що забезпечує роботу гідросистеми у випадку забруднення (забивання) фільтра 14. Двопозиційний розподілювач 9 робочої рідини має три ходи, з яких два з'єднано з гідронасосом 1 та розподілювачем 7, а третій з'єднано з гідробаком 1 при допомозі зливного трубопровода 18 На гідравлічному баку 1 встановлено датчик 19, оріє С0 з 7460 нтований на спрацювання при зміні тиску повітря у гідробаку. Датчик 19 при допомозі електропровідника 20 приєднано до блока керування 21, який через електропровідник 22 приєднано до електромагніта 10 управління двопозиційним триходовим розподілювачем 9. Паралельно до електромагніта 10 за допомогою електропровідника 23 підключено сигнальну електролампочку 24, а при допомозі електропровідника 25 електричний звуковий сигнал 26 Для живлення блока керування 21, електромагніта 10, звукового електричного сигналу 26 та сигнальної електролампочки 24 застосовано джерело електричного струму 27 (акумуляторна батарея або генератор) та вимикач 28. Працює гідропривод робочих органів машини так: робоча рідина з гідробака 1 через всмоктуючий трубопровід 2 та фільтр - приймач 3 поступає до гідронасоса 4. Потім по напорному трубопроводу 5 поступає до розподілювача рідини 7. Якщо золотник розподілювача 7 знаходиться в одному з крайніх положень, то робоча рідина поступає до однієї з порожнин гідроциліндра 6 і, переміщуючи його поршень, виконує операцію з робочими органами машини. При нейтральному (середньому) положенні золотника розподілювача 7 спрацьовує запобіжний клапан 8 і робоча рідина від насоса 4 поступає до гідробака 1. Коли внаслідок коливань та вібрацій трубопроводів та гідроагрегатів у трубопроводах, шлангах та рукавах виникають тріщини чи розриви, відбувається розгерметизація гідросистеми, то рівень робочої рідини у гідробаку 1 Комп'ютерна верстка Д. Шеверун зменшується. Встановлений у гідробаку 1 датчик 19 спрацює на зменшення тиску повітря у гідробаку і подасть електричний сигнал до блока керування 21, а потім до електромагніта 10 двопозиційного триходового розподілювача 9. Осердя електромагніта 10 під дією електромагнітних сил перемістить золотник розподілювача 9 у таке положення, при якому робоча рідина від гідронасоса 4 через трубопроводи 5 та 18 буде зливатись до гідробака 1 Витікання робочої рідини через тріщини і розриви трубопроводів, шлангів та рукавів, а також через нещільності гідроагрегатів припиниться. На пульті управління машиною, де знаходиться оператор, загориться електрична лампочка 24 та спрацює електричний звуковий сигнал 26 тому, що електричний струм буде поступати від джерела електричної енергії 27 через вимикач 28 до блока керування 21, а від нього до електромагніта 10 і під'єднаних паралельно йому електролампочки та електричного звукового сигналу. Оператор, побачивши світло сигнальної електричної лампочки 24 та почувши звук електричного сигналу 26, зупинить негайно машину і замінить пошкоджений трубопровід або шланг. Застосування такого гідропривода робочих органів машини дозволить зменшити забруднення оточуючого середовища (довкілля) витікаючою робочою рідиною, зменшити простої машини, а тим самим підвищити ефективність роботи гідропривода і машини вцілому. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
