Електромагнітний клапан
Формула / Реферат
Електромагнітний клапан, який включає корпус з сідлом, з яким взаємодіє клапан з запірним органом, якір електромагніта, оснащений стаканом, основну, розміщену між корпусом і стаканом, і додаткову, розміщену між якорем і клапаном, пружини, який відрізняється тим, що клапан і стакан якоря оснащені упорами, на корпусі встановлений з можливістю повороту щонайменше один важіль з нерівними по довжині двома плечима, більше з яких розміщене з можливістю торкання упора стакана, а менше - упора клапана.
Текст

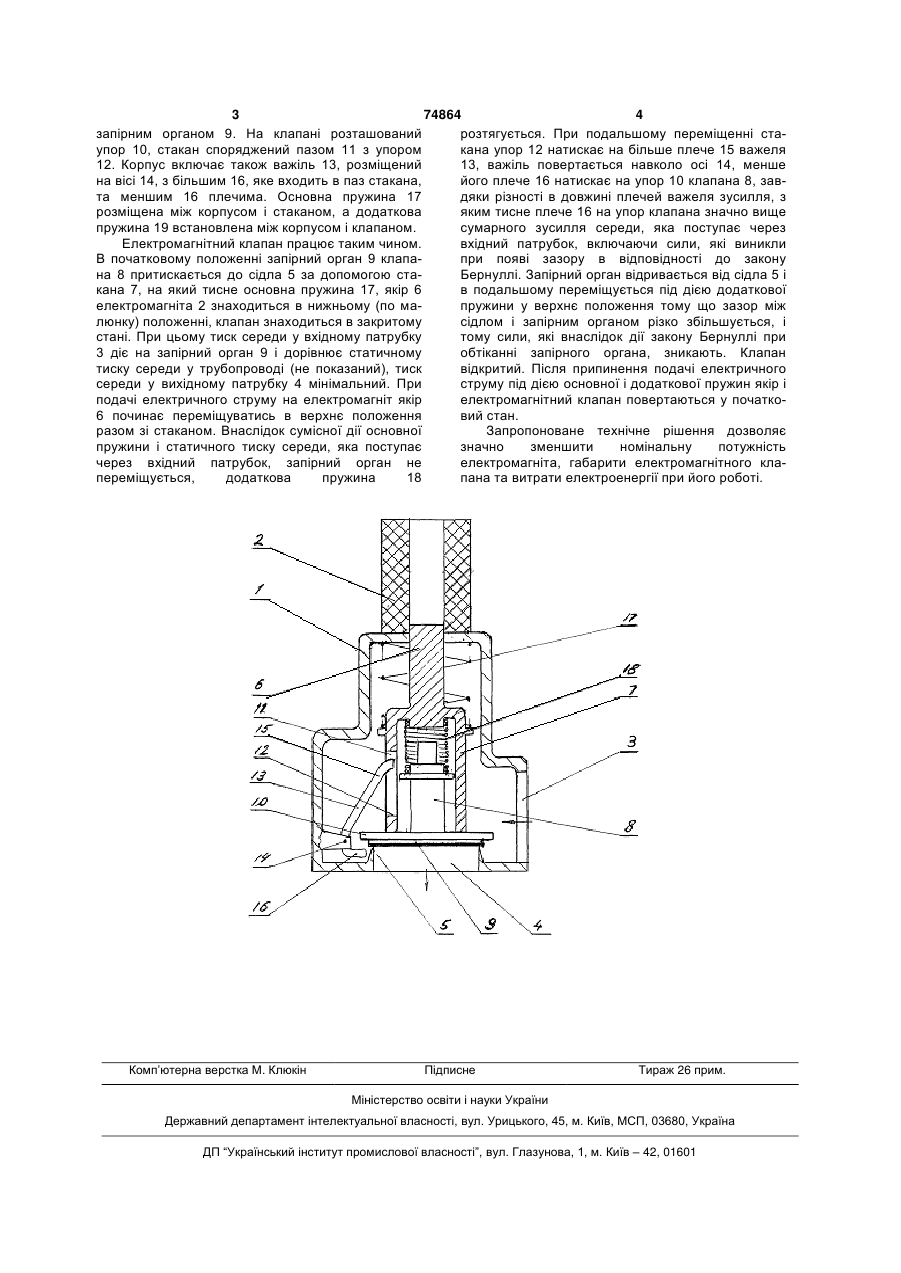

Електромагнітний клапан, який включає корпус з сідлом, з яким взаємодіє клапан з запірним 3 74864 4 запірним органом 9. На клапані розташований розтягується. При подальшому переміщенні стаупор 10, стакан споряджений пазом 11 з упором кана упор 12 натискає на більше плече 15 важеля 12. Корпус включає також важіль 13, розміщений 13, важіль повертається навколо осі 14, менше на вісі 14, з більшим 16, яке входить в паз стакана, його плече 16 натискає на упор 10 клапана 8, завта меншим 16 плечима. Основна пружина 17 дяки різності в довжині плечей важеля зусилля, з розміщена між корпусом і стаканом, а додаткова яким тисне плече 16 на упор клапана значно вище пружина 19 встановлена між корпусом і клапаном. сумарного зусилля середи, яка поступає через Електромагнітний клапан працює таким чином. вхідний патрубок, включаючи сили, які виникли В початковому положенні запірний орган 9 клапапри появі зазору в відповідності до закону на 8 притискається до сідла 5 за допомогою стаБернуллі. Запірний орган відривається від сідла 5 і кана 7, на який тисне основна пружина 17, якір 6 в подальшому переміщується під дією додаткової електромагніта 2 знаходиться в нижньому (по мапружини у верхнє положення тому що зазор між люнку) положенні, клапан знаходиться в закритому сідлом і запірним органом різко збільшується, і стані. При цьому тиск середи у вхідному патрубку тому сили, які внаслідок дії закону Бернуллі при 3 діє на запірний орган 9 і дорівнює статичному обтіканні запірного органа, зникають. Клапан тиску середи у трубопроводі (не показаний), тиск відкритий. Після припинення подачі електричного середи у вихідному патрубку 4 мінімальний. При струму під дією основної і додаткової пружин якір і подачі електричного струму на електромагніт якір електромагнітний клапан повертаються у початко6 починає переміщуватись в верхнє положення вий стан. разом зі стаканом. Внаслідок сумісної дії основної Запропоноване технічне рішення дозволяє пружини і статичного тиску середи, яка поступає значно зменшити номінальну потужність через вхідний патрубок, запірний орган не електромагніта, габарити електромагнітного клапереміщується, додаткова пружина 18 пана та витрати електроенергії при його роботі. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic valve
Автори англійськоюMelnikov Mykhailo Anatoliiovych
Назва патенту російськоюЭлектромагнитный клапан
Автори російськоюМельников Михаил Анатольевич
МПК / Мітки
МПК: F16K 31/02
Мітки: клапан, електромагнітний
