Відцентровий насадок
Номер патенту: 7553
Опубліковано: 29.09.1995
Автори: Коваленко Віталій Григорович, Кайдалов Геннадій Васильович, Поляшов Юрій Аркадійович
Формула / Реферат
Центробежный насадок, содержащий вихревую камеру с соплом и подводящий патрубок, отличающийся тем, что, с целью повышения производительности, дисперсности распила и надежности работы насадка, он снабжен дополнительной вихревой камерой с соплом, боковая сторона которой соединена с боковой стороной основной вихревой камеры с образованием общей полости, при этом подводящий патрубок установлен тангенциально к основной я дополнительной вихревым камерам.
Текст

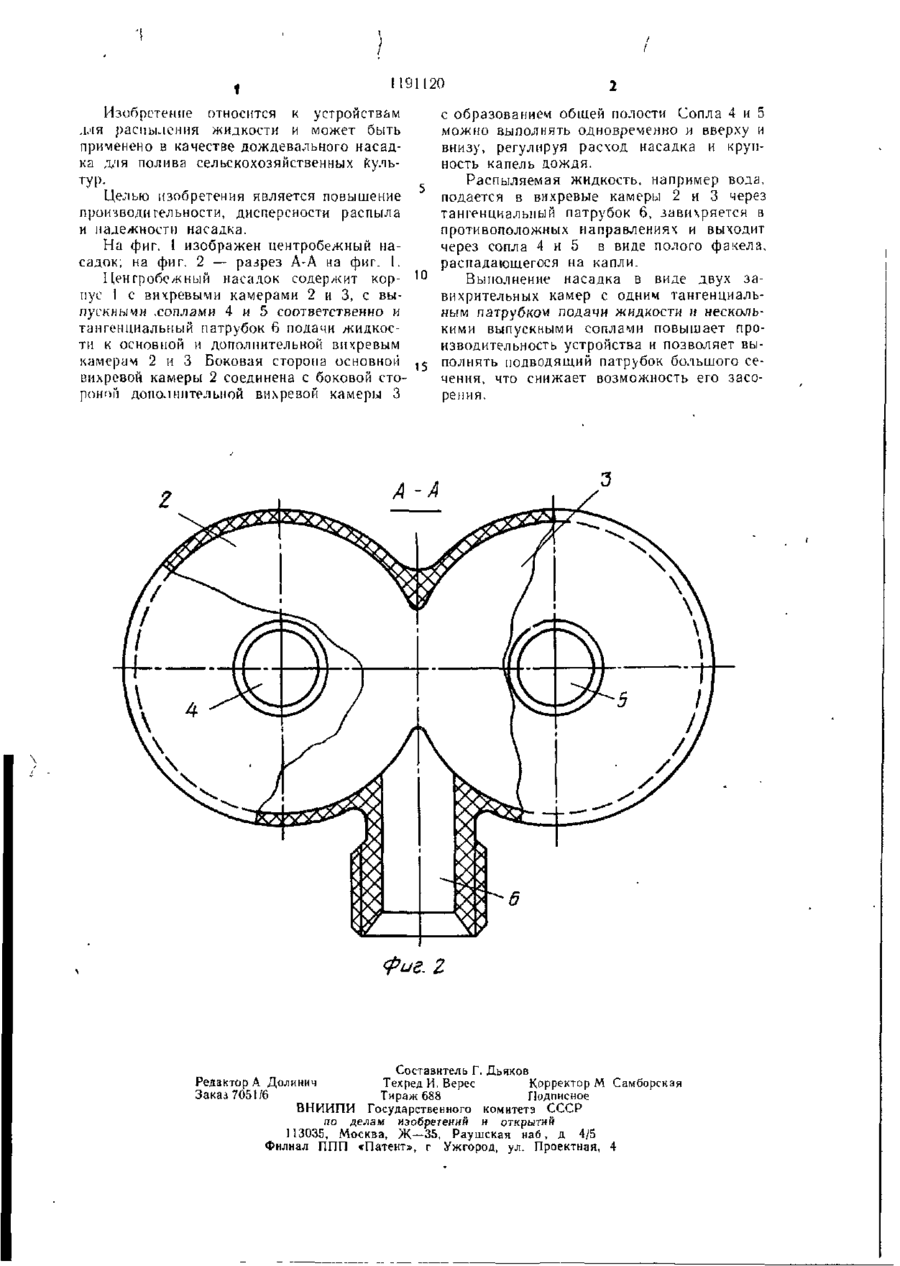

ЦЕНТРОБЕЖНЫЙ НАСАДОК, содержащий вихревую камеру с соплом и подводящий пат рубок, отличающийся тем, что, с целью повышения производительности, дисперсности распыла и надежности работы наеадка, он снабжен дополнительной вихревой камерой с соплом, боковая сторона которой соединена с боковой стороной основной вихревой камеры с образованием об щей полосі и, при зтом подводящий гытру бок установлен І ані енцпально к основной и дополнительной вихревым камерам фиг 1 1 191120 Изобретение относится к устройствам с образованием обшей полости Сопла 4 и 5 для распыления жидкости и может быть можно выполнять одновременно и вверху и применено в качестве дождевального насадвнизу, регулируя расход насадка и крупка для полива сельскохозяйственных кульность капель дождя. тур. Распыляемая жидкость, например вода, подается в вихревые камеры 2 и 3 через Целью изобретения является повышение тангенциальный патрубок 6, завихряется в производительности, дисперсности распыла противоположных направлениях и выходит и надежности насадка. через сопла 4 и 5 в виде полого факела, На фиг. ! изображен центробежный нараспадающегося на капли. садок; на фиг. 2 — разрез А-А на фиг. 1. Центробежный насадок содержит кор- 10 Выполнение насадка в виде двух запус 1 с вихревыми камерами 2 и 3, с вывихрительных камер с одним тангенциальпускными .соплами 4 и 5 соответственно и ным патрубком подачи жидкости и нескольтангенциальный патрубок 6 подачи жидкоскими выпускными соплами повышает проти к основной и дополнительной вихревым изводительность устройства и позволяет выкамерам 2 и 3 Боковая сторона основной 1 5 полнять подводящий патрубок большого севихревой камеры 2 соединена с боковой сточения, что снижает возможность его засоронпй дополнительной вихревой камеры 3 рения. А-А .г Составитель Г. Дьяков Редактор А Долинич Техред И. Верес Корректор М Самборская Заказ 7051/6 Тираж 688 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal nozzle
Автори англійськоюPoliashov Yurii Arkadiovych, Kaidalov Hennadii Vasyliovych, Kovalenko Vitalii Hryhorovych
Назва патенту російськоюЦентробежный насадок
Автори російськоюПоляшов Юрий Аркадьевич, Кайдалов Геннадий Васильевич, Коваленко Виталий Григорьевич
МПК / Мітки
МПК: B05B 1/34
Мітки: відцентровий, насадок
Код посилання
<a href="https://ua.patents.su/2-7553-vidcentrovijj-nasadok.html" target="_blank" rel="follow" title="База патентів України">Відцентровий насадок</a>
Відцентровий насадок
Номер патенту: 7554
Опубліковано: 29.09.1995
Автори: КЛИМЕНКО ЛЕОНІД ІВАНОВИЧ, Волобой Володимир Іванович, Пацера Іван Павлович
МПК: B05B 1/34
Мітки: відцентровий, насадок
Формула / Реферат:
1. Центробежный насадок, содержащий вихревую камеру, крышку с соплом, тангенциальный патрубок и днище, установленное с возможностью осевого перемещения, отличающийся тем, что, с целью расширения диапазона конфигурации орошаемых площадей, упрощения управления режимом работы и улучшения условий обслуживания, внутренняя торцовая поверхность днища выполнена наклонной к оси вихревой камеры.2. Насадок по п. 1, отличающийся тем, что днище...
