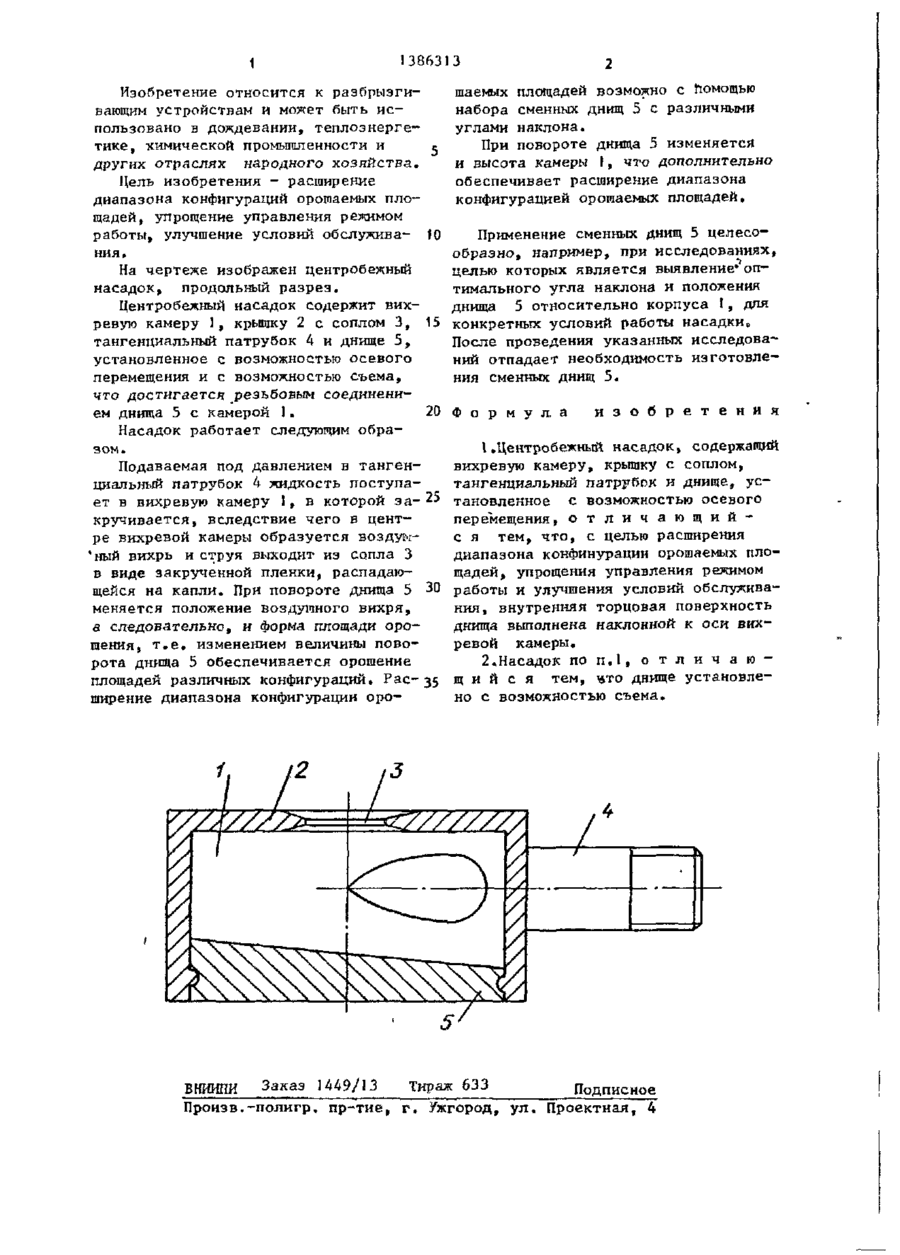

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН В 05 В 1/34 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ І21) 4041497/30-05 (22) 24.03.86 (46) 07.04.88. Бюл. № 13 (71) Херсонский сельскохозяйственный институт им. А.Д.Цюрупы и Производственное объединение "Херсонский комбайновый завод им. Г.И.Петровского" (72) Л.И.Клименко, В.И.Волобой и И.П.Пацера (53) 66.069.83(088.8) (56) АвтЬрское свидетельство СССР № 461743, кл. В 05 В 1/30, 1975. (54) ЦЕНТРОБЕЖНЫЙ НАСАДОК (57} Изобретение относится к разбрызгивающим устройствам и может быть использовано в дождевании, теплоэнергетике, химической промышленности и других областях народного хозяйства. Цель - расширение диапазона конфигурации орошаемых площадей, упрощение управления режимом работы и улучшение условий обслуживания. Для этого в центробежном насадке внутренняя торцовая поверхность днища выполнена наклонной к оси вихревой камеры. Днище установлено с возможностью съема. Расширение диапазона конфигураций орошаемых площадей возможно с помощью набора днищ с различными углами наклона. 1 з.п. ф-лы, 1 ил. с 00 00 1 1386313 Изобретение относится к разбрызгивающим устройствам и может быть использовано в дождевании, теплоэнергетике, химической промышленности и с других отраслях народного хозяйства. Цель изобретения - расширение диапазона конфигураций орошаемых площадей, упрощение управления режимом работы, улучшение условий обслужива- 10 ния. На чертеже изображен центробежный насадок, продольный разрез. Центробежный насадок содержит вихревую камеру 1, крышку 2 с соплом 3, 15 тангенциальный патрубок 4 и днище 5, установленное с возможностью осевого перемещения и с возможностью съема, что достигается резьбовым соединением днища 5 с камерой 1. 20 Насадок работает следующим образом. Подаваемая под давлением в тангенциальный патрубок 4 жидкость доступа ет в вихревую камеру 1, в которой за- 25 кручивается, вследствие чего в центре вихревой камеры образуется воздук*ный вихрь и струя выходит из сопла 3 в виде закрученной пленки, распадающейся на капли. При повороте днища 5 3D меняется положение воздумного вихря, а следовательно, и форма площади орошения, т.е. изменением величины поворота днища 5 обеспечивается орошение площадей различных конфигураций. Рас- 35 ширение диапазона конфигурации оро шаемых площадей возможно с Помощью набора сменных днищ 5 с различными углами наклона. При повороте днища 5 изменяется и высота камеры 1, что дополнительно обеспечивает расширение диапазона конфигурацией орошаемых площадей, Применение сменных днищ 5 целесообразно, например, при исследованиях, целью которых является выявление* оптимального угла наклона и положения днища 5 относительно корпуса 1, для конкретных условий работы насадки0 После проведения указанных исследований отпадает необходимость изготовления сменных днищ 5. Ф о р м у л а и з о б р е т е н и я 1.Центробежный насадок, содержащий вихревую камеру, крышку с соплом, тангенциальный патрубок и днище, установленное с возможностью осевого перемещения, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона конфинурацин орошаемых площадей, упрощения управления режимом работы и улучшения условий обслуживания, внутренняя торцовая поверхность днища выполнена наклонной к оси вихревой камеры. 2.Насадок п о п . 1 , о т л и ч а ю щ и Й с я тем, что днище установлено с возможностью съема. ВКИШІИ З а к а э 1449/13 Тираж 633 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4
