Прояснювач для очищення води

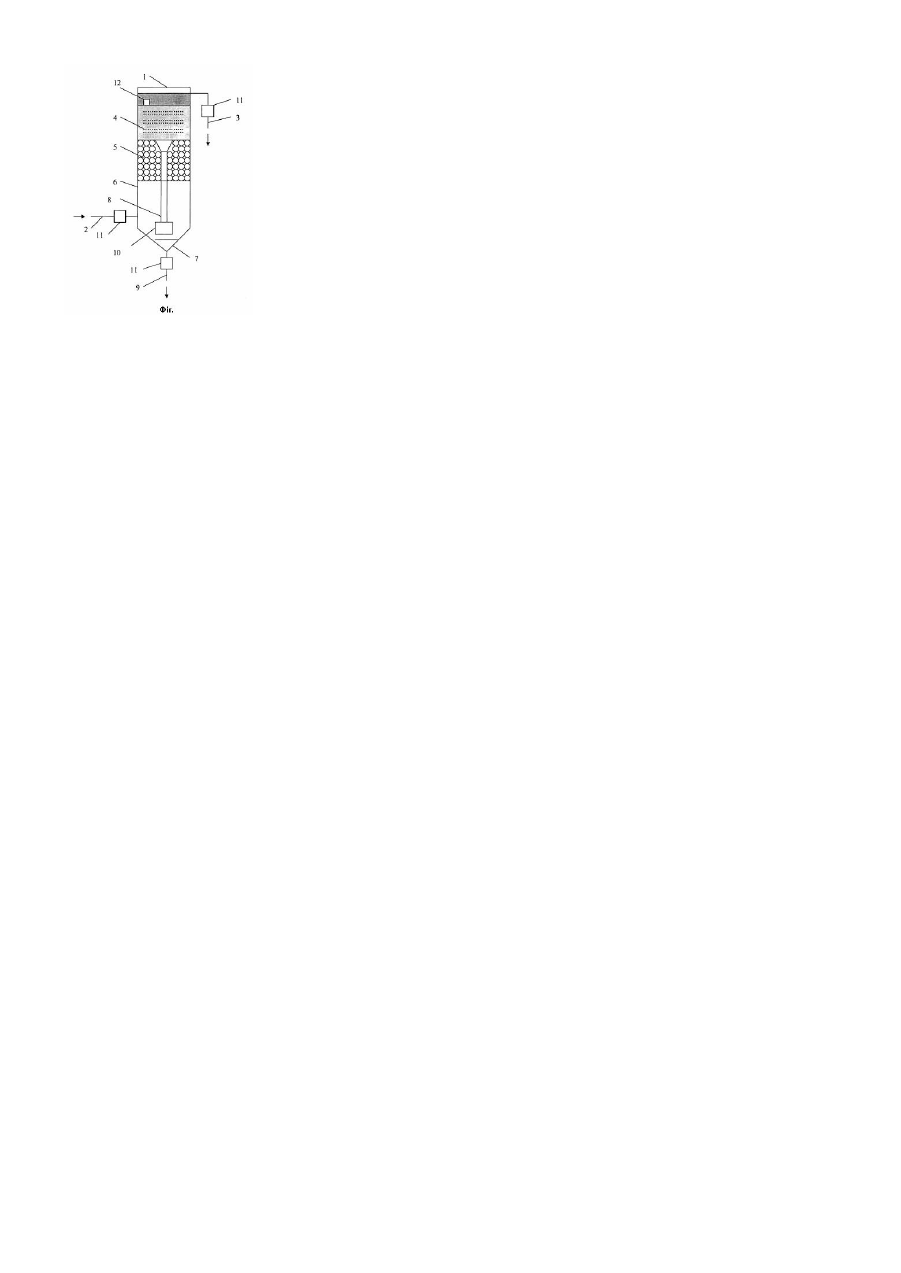

Корисна модель стосується пристроїв для видалення зважених речовин із природних вод і доочищення стічних і може бути використана в різних галузях промисловості, де необхідне очищення води. Відомим є, обраний найближчим аналогом, двох'ярусний прояснювач для очищення води [Теоретические основы и технологии кондиционирования воды, Кульский Л.А., издание 3, переработанное, К. „Наукова думка”, 1980, 564с., стор.208], що містить корпус прояснювача із трубопроводами подачі води, що очищається, й відведення очищеної води, трубопроводом відведення шламу, розподільну решітку, над якою розташована верхня камера для зваженого осаду. Вода, що очищається, подається в нижню камеру, проходить через розподільну решітку, під якою знаходиться камера, у якій утворюються лапаті залишки. Посвітління оброблюваної води відбувається при проходженні шарів зваженого осаду верхньої й нижньої камер. Надлишковий осад з верхньої камери надходить у нижню камеру прояснювача, яка виконує роль згущувача шламу. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у прояснювачі для очищення води корпуса із трубопроводами подачі води, що очищається, й відведення очищеної води, верхньої камери для зваженого осаду, нижньої камери, трубопроводу для відводу шламу, згущувача шламу. Технічним результатом корисної моделі є підвищення продуктивності прояснювача для очищення води. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є відсутність умов для ефективного утворення лапатих залишків у нижній камері прояснювача. В основу корисної моделі поставлена технічна задача вдосконалення конструкції прояснювача для очищення води, у якому за рахунок застосування флокулятора, виконаного із плаваючого грубозернистого завантаження й розташованого в нижній камері прояснювача, а також за рахунок використання пропускної труби для видалення надлишку зваженого осаду з верхньої камери прояснювача в згущувач шламу буде досягнутий технічний результат. Поставлена технічна задача вирішується тим, що прояснювач для очищення води, який включає корпус із трубопроводами подачі води, що очищається, й відведення очищеної води, верхню камеру для зваженого осаду, нижню камеру, трубопровід для відводу шламу, згущувач шламу, згідно корисній моделі, нижня камера прояснювача заповнена флокулятором, виконаним із плаваючого грубозернистого завантаження, прояснювач додатково постачений пропускною трубою, що з'єднує верхню камеру для зваженого осаду зі згущувачем шламу, на пропускній трубі з боку згущувача шламу встановлена засувка. Між сукупністю суттєви х ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок: наявність у нижній камері прояснювача для очищення води флокулятора, виконаного із плаваючого грубозернистого завантаження дозволяє інтенсифікувати процес утворення лапатих залишків. За рахунок пропускної труби з засувкою з боку згущувача шламу надлишковий осад не буде попадати в очищену воду й забруднювати її, що дозволить збільшити швидкість руху води й продуктивність прояснювача. Технічний результат буде досягнутий, якщо в конструкції прояснювача для очищення води застосовується сукупність суттєвих ознак, зазначених у формулі корисної моделі, при відсутності цих ознак технічний результат не може бути досягнутим. Корисна модель проілюстрована графічним матеріалом, де на фігурі схематично зображений прояснювач для очищення води. Прояснювач для очищення води містить корпус 1, трубопровід подачі води, що очищається, 2 і трубопровід відведення очищеної води 3, верхню камеру для зваженого осаду 4, плаваюче гр убозернисте завантаження 5, нижню камеру 6, згущувач шламу 7, пропускну трубу 8, тр убопровід для відводу шламу 9, засувку 10 на пропускній трубі 8, засувки 11 на трубопроводах подачі води, що очищається, 2 і відведення очищеної води 3 та на тр убопроводі для відводу шламу 9, датчик рівня осаду 12. Прояснювач для очищення води працює в такий спосіб. Вода, що очищається, подається в корпус фільтра 1 через трубопровід подачі води, що очи щається, 2. При проходженні її через плаваюче грубозернисте завантаження 5 утворюються лапаті залишки і відбувається очищення від забруднень у верхній камері для зваженого осаду 4. Очищена вода виходить із прояснювача для очищення води через трубопровід відведення очищеної води 3 при відкриванні засувки 11. Надлишковий осад з верхньої камери для зваженого осаду 4 надходить по пропускній трубі 8 у згущувач шламу 7 і видаляється з прояснювача при надходженні сигналу від датчика рівня осаду 12 і після відкривання засувки 10 на трубопроводі для відводу шламу 9. На водоочисній станції «Петровські скелі» Сімферопольського виробничого управління водопровідноканалізаційного господарства проведена перевірка параметрів роботи прояснювача для очищення води по безреагентному фільтруванню води з водоймища. Корпус прояснювача для очищення води виконаний із труби діаметром 300мм і висотою 3500мм, із флокулятором із плаваючого грубозернистого завантаження висотою 1200мм. Очищення води виконували при швидкостях руху води 3,5-4,0м/г у корпусі, при періодичному видаленні шламу зі згущувача шламу. Ефект посвітління води зі змістом зважених речовин 45-60мг/дм склав 40-65%.
