Регенеративний повітропідігрівник

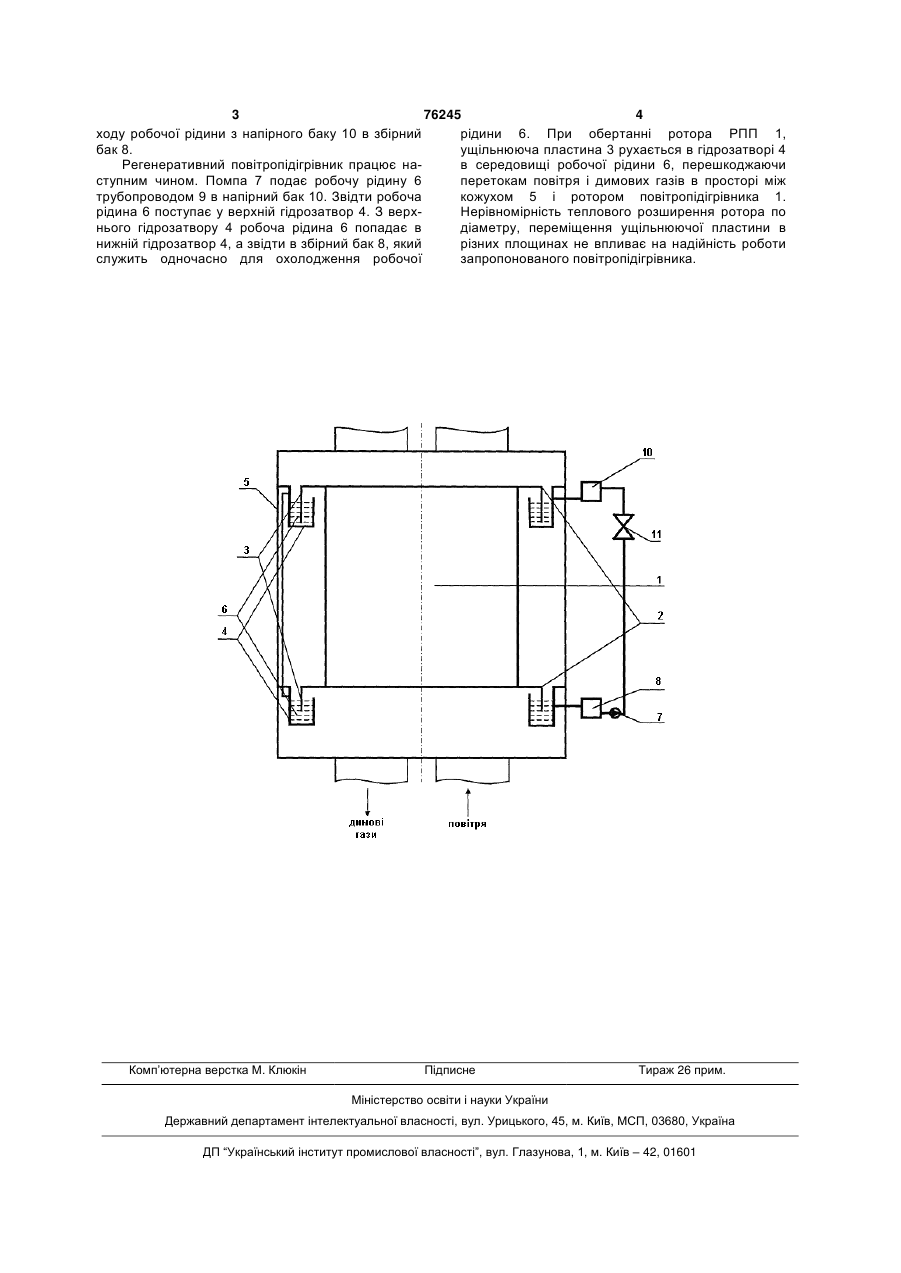

Регенеративний повітропідігрівник, який складається з ротора повітропідігрівника з двома фланцями з прикріпленою до кожного по периметру ущільнюючою пластиною, вміщеною в гідрозатвор, розташований у верхній і нижній частинах регенеративного повітропідігрівника між кожухом і ротором повітропідігрівника і заповнений робочою рідиною, який відрізняється тим, що оснащений замкнутою системою циркуляції робочої рідини, в яку входить помпа циркуляції робочої рідини, накопичувальний і збірний баки, трубопроводи з запірною арматурою, що підключені до верхнього і нижнього гідрозатворів. Винахід відноситься до області теплоенергетики, а більш конкретно до конструкції регенеративних повітропідігрівників, які обертаються, і може бути використаний на теплових електричних станціях. Відомі регенеративні повітропідігрівники (РПП) представляють собою протитечійний теплообмінний апарат для підігріву повітря за рахунок використання тепла відхідних газів [Мигай В.К. Регенеративные вращающиеся воздухоподогреватели. Л., "Энергия", 1971]. З відомих повітропідігрівників найбільш близьким по технічній суті \ РПП, описаний в [Авторское свидетельство СССР № 56611 кл. F 28 D 19/04 "Регенеративный воздухоподогреватель"], який має встановлений по периферії гідрозатвор, з ущільнюючою пластиною, яка входить в нього, і прикріплена до секторного повітророзподільника. Гідрозатвор заповнений маслом і перешкоджає перетокам повітря. Проте, при використанні описаного повітропідігрівника в енергетичних котлах, масло або інша робоча рідина, яка використовується в гідрозатворі, при контакті з повітрям і димовими газами, які мають температуру 300-600°С, швидко випаровується і ущільнення перестає виконувати свої функції. Задачею винаходу є створення пристрою для забезпечення роботи повітропідігрівника який дозволив би підвищити надійність та економічність роботи котлів. Поставлена задача вирішується тим. що регенеративний повітропідігрівник містить ротор повітропідігрівника фланець ротора з прикріпленою до нього ущільнюючою пластиною, котра входить в гідрозатвор, розташований у верхній і ніжній частинах РПП між кожухом і ротором повітропідігрівника і заповнений робочою рідиною відрізняється тим, що робоча рідина циркулює по замкнутому контуру, в який входіпь помпа циркуляції робочої рідини, накопичувальний і збірний баки, трубопроводи запірної арматури, підключені до верхнього і нижнього гідрозатворів. На кресленні схематично показано запропонований регенеративний повітропідігрівник, який складається з ротора 1, фланця ротора 2, з прикріпленої до нього по периметру ущільнюючою пластиною 3, яка входить в гідрозатвор 4 розташований по периметру у верхній і нижній частинах РПП між кожухом 5 ротором РПП. Гідрозатвор заповнений робочою рідиною 6. Помпа 7 призначена для подачі робочої рідини із збірного баку 8 трубопроводом 9 в напірний бак 10. Зворотної клапан 11 служить для запобігання зворотнього (19) UA (11) 76245 (13) C2 (21) 20040604431 (22) 08.06.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Мисак Йосиф Степанович, Демчук Іван Андрійович, Гут Пилип Омелянович, Цепак Оксана Георгіївна, Якимів Євген Миколайович (73) Відкрите акціонерне товариство "ЛьвівОРГРЕС", НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) SU 566118, 25.07.1977 SU 1015238, 30.04.1983 SU 205200, 13.11.1967 SU 4236, 26.11.1925 GB 1057927 A1, 08.02.1967 GB 849978 A1, 28.09.1960 3 76245 4 ходу робочої рідини з напірного баку 10 в збірний рідини 6. При обертанні ротора РПП 1, бак 8. ущільнююча пластина 3 рухається в гідрозатворі 4 Регенеративний повітропідігрівник працює нав середовищі робочої рідини 6, перешкоджаючи ступним чином. Помпа 7 подає робочу рідину 6 перетокам повітря і димових газів в просторі між трубопроводом 9 в напірний бак 10. Звідти робоча кожухом 5 і ротором повітропідігрівника 1. рідина 6 поступає у верхній гідрозатвор 4. З верхНерівномірність теплового розширення ротора по нього гідрозатвору 4 робоча рідина 6 попадає в діаметру, переміщення ущільнюючої пластини в нижній гідрозатвор 4, а звідти в збірний бак 8, який різних площинах не впливає на надійність роботи служить одночасно для охолодження робочої запропонованого повітропідігрівника. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
