Пальник для спалювання рідкого палива

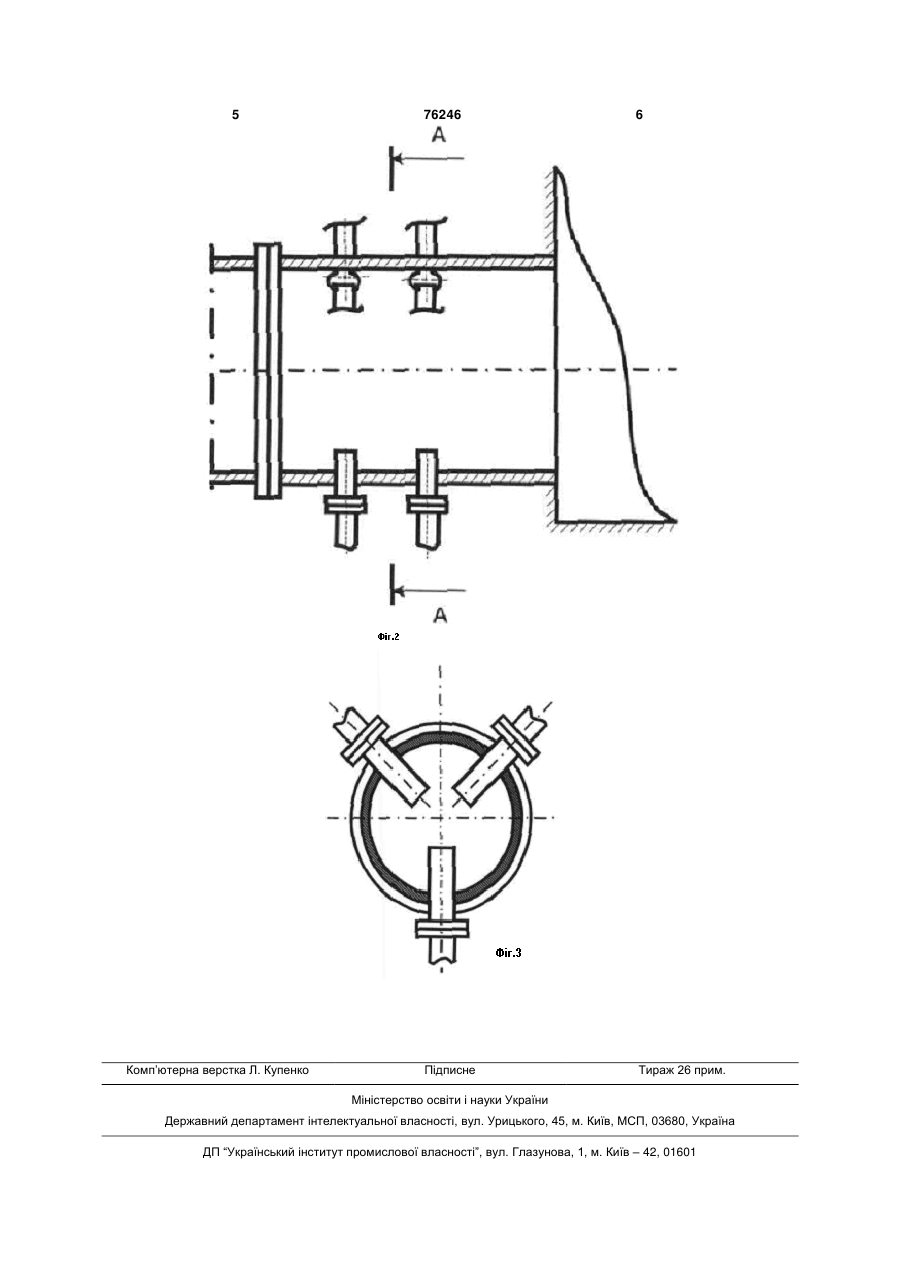

1. Пальник для спалювання рідкого палива, який містить циліндричний канал підводу повітря і сопло подачі рідкого палива, а також відбивальну поверхню, який відрізняється тим, що пальник має декілька сопел, встановлених перпендикулярно до осі каналу підводу повітря, на відстані 50500 d від протилежної стінки каналу підводу повітря, яка служить відбійною поверхнею, де d - діаметр сопла. 2. Пальник за п. 1, який відрізняється тим, що сопла пальника розташовані в одній площині перпендикулярно до осі каналу підводу повітря. 3. Пальник за п. 1, який відрізняється тим, що сопла пальника розташовані в різних площинах перпендикулярно до осі каналу підводу повітря (19) (21) 20040604459 (22) 08.06.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Мисак Йосиф Степанович, Голишев Леонід Веніамінович, Івасик Ярослав Федорович, Близнюк Василь Федорович, Пісько Мирослав Степанович, Кравець Тарас Юрійович (73) Відкрите акціонерне товариство "ЛьвівОРГРЕС", НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) SU 756132, F 23 C 3/00, 15.08.1980. SU 567016, F 23 C 3/00, 30.07.1977. SU 666383, F 23 D 7/00, 05.06.1979. 3 76246 4 Рідке паливо під тиском поступає в сопло 2, з пель з відбивальною поверхнею досягається при якого воно витікає з більшою швидкістю в канал 1 орієнтації осі сопла по діаметру каналу. Застосупідводу повітря. В каналі струмина палива вання більше ніж одного сопла дозволяє покращирухається до зіткнення з протилежною стінкою, яка ти якість розпилювання рідкого палива і служить відбивальною поверхнею. Після зіткнення рівномірність сумішоутворення його з повітрям за із стінкою рідке паливо відбивається від неї назад рахунок зменшення початкового діаметра струмив потік повітря. ни. Крім того, розташування декількох сопел в На поверхні палива, яке рухається з великою одній площині, перпендикулярно осі каналу, швидкістю, під дією аеродинамічної дії потоку подопускає зіткнення струмин палива між собою в вітря і гідродинамічної нестійкості струмини, винипорожнині каналу і потрапляння на стінки розпикають хвилі, які призводять до розпаду її на краплі. леного палива. Розташування груп сопел у різних Експериментальні й теоретичні досліди показали, площинах, зміщених по довжині каналу, що довжина частини струмини, яка не розпалась, забезпечує зменшення щільності зрошення стінки і становить для рідкого палива (мазуту) величину перешкоджає злиттю крапель в суцільну плівку рідини. (20 30)d, де d - діаметр сопла. Відповідно, при Підготовлена в каналі паливоповітряна суміш розташуванні сопла на відстані більше 50d від надходить в топку котла. протилежної стінки забезпечується зіткнення зі Досягнутий розподіл крапель рідини по перерістінкою не суцільною струминою палива, а окрезу пальника і дисперсні характеристики розпилемих крапель. Краплі, вдаряючись у відбивальну ного палива забезпечують інтенсивне та економічповерхню, знову подрібнюються. Обдув струмини не згоряння. палива повітрям, яке рухається в поперечному Застосування даного пристрою дозволить напрямку, сприяє дробленню струмини. підвищити повноту спалювання палива і Максимальна відстань від сопла до економічність роботи котла. протилежної стінки визначається дотриманням початкового напрямку руху рідини і рівна приблизно 500d. Максимальний ефект від зіткнення кра 5 Комп’ютерна верстка Л. Купенко 76246 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
