Спосіб пуску енергоблока

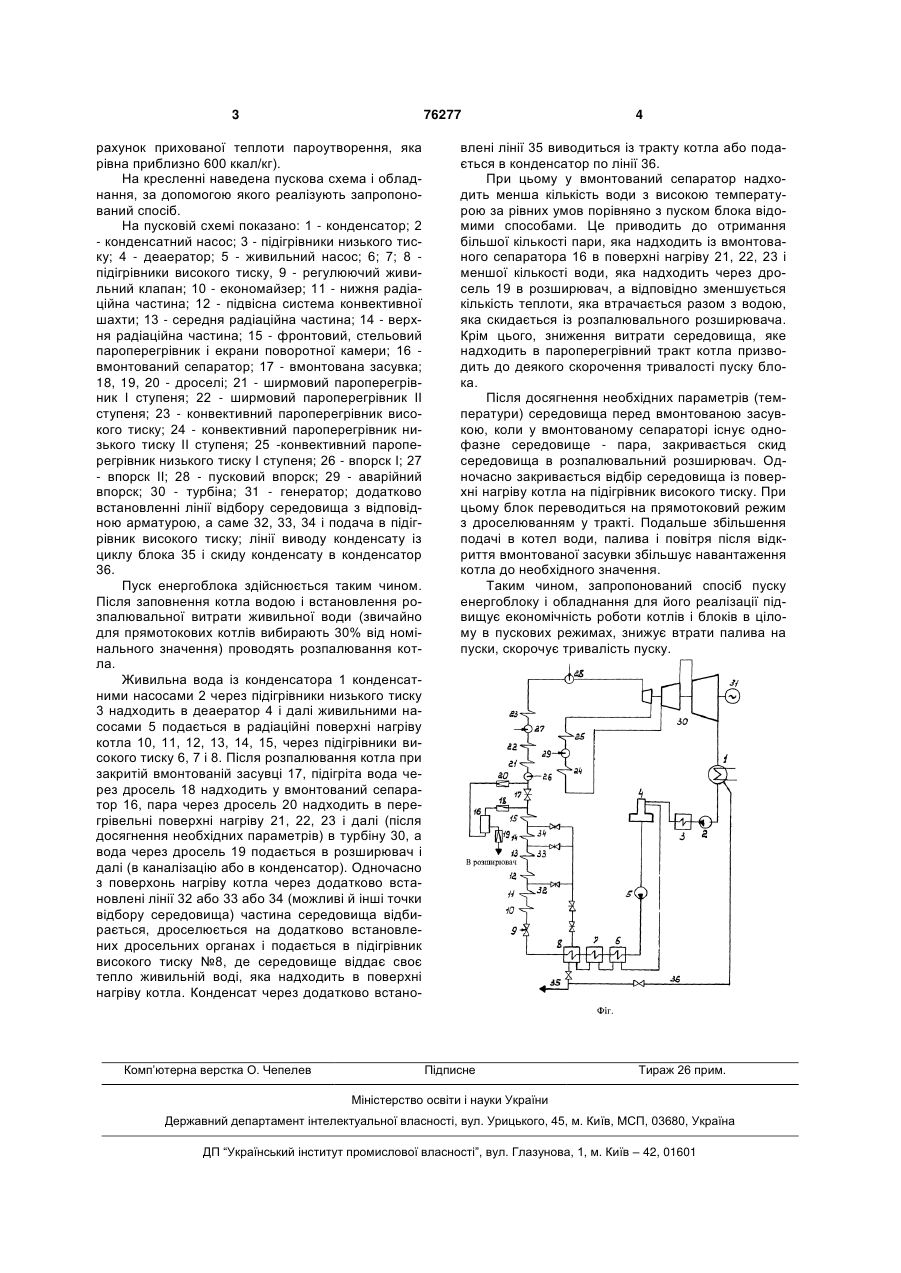

Спосіб пуску енергоблока шляхом навантаження турбіни перепуском середовища через клапани пускового вузла котла при закритій вмонтованій засувці зі скиданням води із вмонтованого сепаратора в розширювач, а пари - в перегрівальні поверхні нагрівання при подальшому відкриванні вмонтованої засувки і закриванні скидання води в розпалювальний розширювач, який відрізняється тим, що в період пуску після розпалювання пальника і до закриття скидання із вмонтованого сепаратора в розширювач відбирають частину середовища із радіаційних поверхонь нагрівання котла, дроселюють його і скидають в паровий простір підігрівників високого тиску з подальшим відведенням або поверненням конденсату в пароводяний цикл блока. (19) (21) 20040705751 (22) 13.07.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Мисак Йосиф Степанович, Клуб Михайло Васильович, Галянчук Ігор Романович, Близнюк Василь Федорович, Якимів Євген Миколайович, Цепак Оксана Георгіївна (73) Відкрите акціонерне товариство "ЛьвівОРГРЕС", НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) SU 461235, F01K7/24, 25.05.75 SU 358530, F01K7/34, 03.11.72 DE 4447044, F01K13/00, 11.04.96 DE 4432960, F01K13/02, 30.11.95 US 5983639, 60/646, 16.11.99 WO 9418498, F22B35/14, 18.08.94 3 76277 рахунок прихованої теплоти пароутворення, яка рівна приблизно 600 ккал/кг). На кресленні наведена пускова схема і обладнання, за допомогою якого реалізують запропонований спосіб. На пусковій схемі показано: 1 - конденсатор; 2 - конденсатний насос; 3 - підігрівники низького тиску; 4 - деаератор; 5 - живильний насос; 6; 7; 8 підігрівники високого тиску, 9 - регулюючий живильний клапан; 10 - економайзер; 11 - нижня радіаційна частина; 12 - підвісна система конвективної шахти; 13 - середня радіаційна частина; 14 - верхня радіаційна частина; 15 - фронтовий, стельовий пароперегрівник і екрани поворотної камери; 16 вмонтований сепаратор; 17 - вмонтована засувка; 18, 19, 20 - дроселі; 21 - ширмовий пароперегрівник І ступеня; 22 - ширмовий пароперегрівник II ступеня; 23 - конвективний пароперегрівник високого тиску; 24 - конвективний пароперегрівник низького тиску II ступеня; 25 -конвективний пароперегрівник низького тиску І ступеня; 26 - впорск І; 27 - впорск II; 28 - пусковий впорск; 29 - аварійний впорск; 30 - турбіна; 31 - генератор; додатково встановленні лінії відбору середовища з відповідною арматурою, а саме 32, 33, 34 і подача в підігрівник високого тиску; лінії виводу конденсату із циклу блока 35 і скиду конденсату в конденсатор 36. Пуск енергоблока здійснюється таким чином. Після заповнення котла водою і встановлення розпалювальної витрати живильної води (звичайно для прямотокових котлів вибирають 30% від номінального значення) проводять розпалювання котла. Живильна вода із конденсатора 1 конденсатними насосами 2 через підігрівники низького тиску 3 надходить в деаератор 4 і далі живильними насосами 5 подається в радіаційні поверхні нагріву котла 10, 11, 12, 13, 14, 15, через підігрівники високого тиску 6, 7 і 8. Після розпалювання котла при закритій вмонтованій засувці 17, підігріта вода через дросель 18 надходить у вмонтований сепаратор 16, пара через дросель 20 надходить в перегрівельні поверхні нагріву 21, 22, 23 і далі (після досягнення необхідних параметрів) в турбіну 30, а вода через дросель 19 подається в розширювач і далі (в каналізацію або в конденсатор). Одночасно з поверхонь нагріву котла через додатково встановлені лінії 32 або 33 або 34 (можливі й інші точки відбору середовища) частина середовища відбирається, дроселюється на додатково встановлених дросельних органах і подається в підігрівник високого тиску №8, де середовище віддає своє тепло живильній воді, яка надходить в поверхні нагріву котла. Конденсат через додатково встано Комп’ютерна верстка О. Чепелев 4 влені лінії 35 виводиться із тракту котла або подається в конденсатор по лінії 36. При цьому у вмонтований сепаратор надходить менша кількість води з високою температурою за рівних умов порівняно з пуском блока відомими способами. Це приводить до отримання більшої кількості пари, яка надходить із вмонтованого сепаратора 16 в поверхні нагріву 21, 22, 23 і меншої кількості води, яка надходить через дросель 19 в розширювач, а відповідно зменшується кількість теплоти, яка втрачається разом з водою, яка скидається із розпалювального розширювача. Крім цього, зниження витрати середовища, яке надходить в пароперегрівний тракт котла призводить до деякого скорочення тривалості пуску блока. Після досягнення необхідних параметрів (температури) середовища перед вмонтованою засувкою, коли у вмонтованому сепараторі існує однофазне середовище - пара, закривається скид середовища в розпалювальний розширювач. Одночасно закривається відбір середовища із поверхні нагріву котла на підігрівник високого тиску. При цьому блок переводиться на прямотоковий режим з дроселюванням у тракті. Подальше збільшення подачі в котел води, палива і повітря після відкриття вмонтованої засувки збільшує навантаження котла до необхідного значення. Таким чином, запропонований спосіб пуску енергоблоку і обладнання для його реалізації підвищує економічність роботи котлів і блоків в цілому в пускових режимах, знижує втрати палива на пуски, скорочує тривалість пуску. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
