Спосіб підсилення фундаменту будинку і установка для його здійснення

Номер патенту: 76482

Опубліковано: 15.08.2006

Автор: Федоренко Петро Петрович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб підсилення фундаменту будинку, який включає занурення паль утискуванням під існуючий фундамент та улаштування ростверків, який відрізняється тим, що занурення паль виконують через ніші, утворені в простінках фундаменту шляхом їх вирубки, після занурення паль в ніші встановлюють армокаркаси і опалубку і заповнюють їх бетоном на цементі, що розширюється.

2. Установка для занурення паль утискуванням під існуючий фундамент будинку через ніші, утворені в простінках фундаменту шляхом їх вирубки, яка включає гідравлічний занурювач, змонтований на щоглі, яка відрізняється тим, що щогла виконана у вигляді напрямного стояка, на якому з можливістю переміщення вздовж нього змонтовано на переставному кронштейні гідравлічний занурювач, а реактивні зусилля від утискування паль через розподільну балку передаються на простінок фундаменту.

Текст

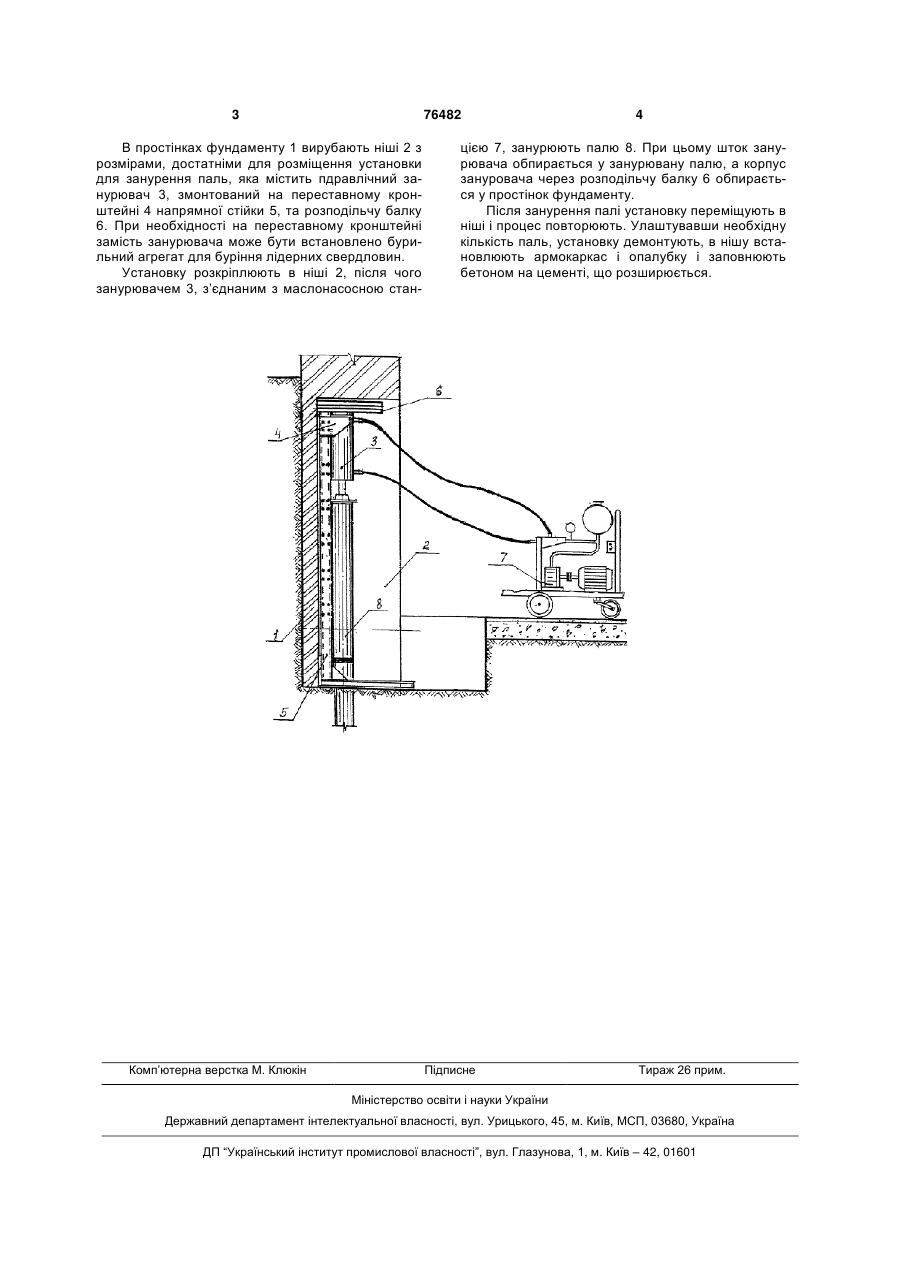

1. Спосіб підсилення фундаменту будинку, який включає занурення паль утискуванням під існуючий фундамент та улаштування ростверків, 3 76482 В простінках фундаменту 1 вирубають ніші 2 з розмірами, достатніми для розміщення установки для занурення паль, яка містить пдравлічний занурювач 3, змонтований на переставному кронштейні 4 напрямної стійки 5, та розподільчу балку 6. При необхідності на переставному кронштейні замість занурювача може бути встановлено бурильний агрегат для буріння лідерних свердловин. Установку розкріплюють в ніші 2, після чого занурювачем 3, з’єднаним з маслонасосною стан Комп’ютерна верстка М. Клюкін 4 цією 7, занурюють палю 8. При цьому шток занурювача обпирається у занурювану палю, а корпус зануровача через розподільчу балку 6 обпирається у простінок фундаменту. Після занурення палі установку переміщують в ніші і процес повторюють. Улаштувавши необхідну кількість паль, установку демонтують, в нішу встановлюють армокаркас i опалубку i заповнюють бетоном на цементі, що розширюється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for reinforcement of the basement of building and installation for its implementation

Автори англійською

Fedorenko Petro Petrovych

Назва патенту російською

Способ усиления фундамента строения и установка для его осуществления

Автори російською

Федоренко Петр Петрович

МПК / Мітки

МПК: E02D 27/08, E02D 7/20

Мітки: спосіб, установка, підсилення, фундаменту, будинку, здійснення
