Спосіб підсилення колони та фундаменту

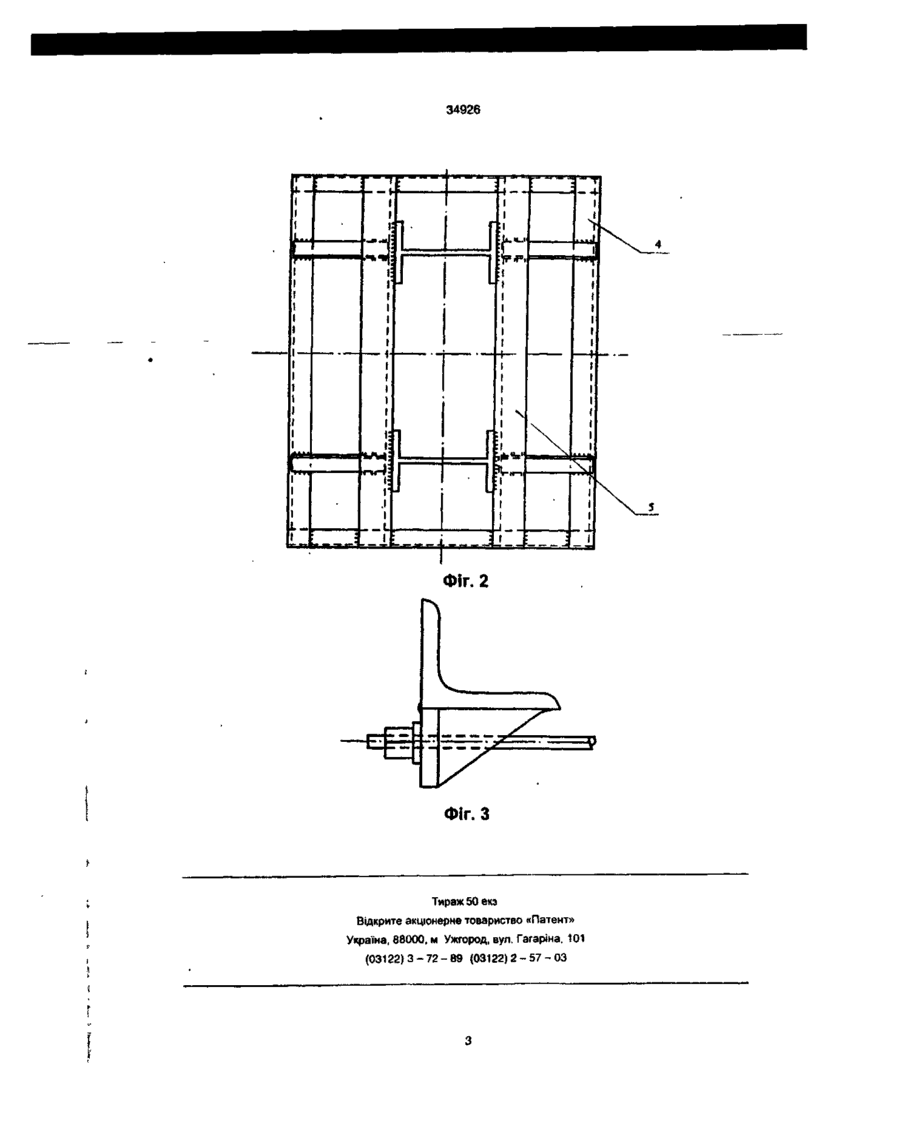

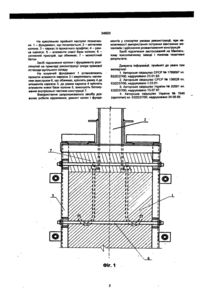

Спосіб підсилення колони та фундаменту, що включає устрій каркаса, що обжимає, із прокатного профілю, відрізняючийся тим, кріплення каркаса в процесі монтажу здійснюється до конструкцій, що знаходяться вище, установлений каркас на фундаменті обжимається натяжними пристроями, між колоною і фундаментом виконується металева рамка, база колони в рамці бетонується. Запропонований винахід відноситься до будівництва, як-то до засобів підсилення і ремонту каркасів промислових будівель, що отримали руйнування в результаті корозійного зносу і порушення режиму нормальної експлуатації. Відомий засіб підсилення опори, що включає збільшення площі фундаменту, у якому по периметрі існуючого фундаменту встановлюють арматуру й анкерні болти нового фундаменту, а центральну частину заповнюють бетоном. Даний засіб зводиться до того, що навантаження від конструкцій, що знаходяться вище, передати на знову змонтований фундамент через нову базу опори. Цей процес викликає значні труднощі при здійсненні реконструкції в стиснутих умовах діючих підприємств. Найбільше близьким по технічній сутності до засобу, що заявляється, є засіб підсилення опори, що дозволяє підвищити її несучу здатність за рахунок устрою додаткових фундаментів з наступною установкою на них додаткових опор, у якому спочатку видаляють частину фундаменту основної опори, потім улаштовують додаткові фундаменти, а після цього на додаткових фундаментах монтують щонайменше дві симетрично розташовані опори і з'єднують основну і додаткову опори по висоті за допомогою зв'язків, після чого основну опору над фундаментом розрізають. Проте засіб має значну трудомісткість, вимагає застосування потужних вантажних механізмів. У основу винаходу покладена задача удосконалення засобу підсилення стійки і фундаменту, у якому на фундамент установлюється металевий каркас, обжимається натяжними пристроями й обрамляється верхньою рамкою з елементами кріплення колони. Рамка після монтажу заповнюється бетоном. Сумісна робота фундаменту і стійки забезпечується за рахунок обтиснення бетону каркасом і жорстким кріпленням колони до рамки. У результаті підвищується несуча спроможність стійки за рахунок зменшення розрахункової довжини і збільшення жорсткості кріплення, усувається необхідність її розвантаження при здійсненні робіт з підсилення, відпадає необхідність використання потужних вантажних механізмів. У засобі підсилення опори металевої колони і фундаменту за допомогою каркаса, що обжимає, із прокатного профілю передбачені наступні відзнаки: - кріплення каркаса в процесі монтажу здійснюється до конструкцій, що знаходяться вище; - установлений каркас на фундаменті обжимається натяжними пристроями; - між колоною і фундаментом виконується металева рамка, яка забезпечує жорсткість конструкції; - база колони в рамці бетонується. Сукупність суттєвих ознак, що заявляються, дозволяє одержати новий, більш високий результат, що виражається в підвищенні несучої спроможності металевої колони і фундаменту, збільшення жорсткості сполучення, можливості відмовитися від застосування потужних вантажних механізмів у стиснутих умовах реконструкції і розвантаження конструкції колони при підсиленні. На фіг. 1 показана конструкція підсилення колони і фундаменту, вигляд збоку; на фіг. 2 - база каркаса, що обжимає, розріз; на фіг. З - вузол кріплення натяжного пристрою, розріз. CD CM CO 34926 На кресленнях прийняті наступні позначення 1 - фундамент, що посилюється; 2 - металева колона; 3 - каркас із прокатного профілю; 4 - рамка каркаса; 5 - елементи нової бази колони; 6 натяжний пристрій, що обжимає; 7 - монолітний бетон Засіб підсилення колони і фундаменту розглянутий на прикладі реконструкції опори кранової естакади вугільного складу На існуючий фундамент 1 установлюють прокатні елементи каркаса 3 і закріплюють натяжним пристроєм 6, що обжимає, кріплять рамку 4 до елементів каркаса 3, до рамки каркаса 4 кріплять елементи нової бази колони 5, виконують бетонування внутрішньої частини конструкції 7. Використання запропонованого засобу дозволяє робити підсилення, ремонт колон і фунда ментів у стиснутих умовах реконструкції, при неможливості використання потужних вантажних механізмів і здійснення розвантаження конструкцій Засіб підсилення застосований иа Макіївському коксохімічному заводі і показав позитивні результати. Джерела інформації, прийняті до уваги при експертизі: 1 Авторське свідоцтво СРСР № 1789597 кл E02D37/00, надруковано 23.01.93. 2. Авторське свідоцтво СРСР № 136528 кл. E02D37/00, надруковано 1.03.61. 3. Авторське свідоцтво України № 20581 кл. E02D37/00, надруковано 15.07.97. 4. Авторське свідоцтво України № 7646 (прототип) кл. E02D37/00, надруковано 24.05.95. ншм\\\\\ш\\ш ФІГ. 1 34926 t Фіг. 2 Л Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
