Кулірний еластичний трикотаж

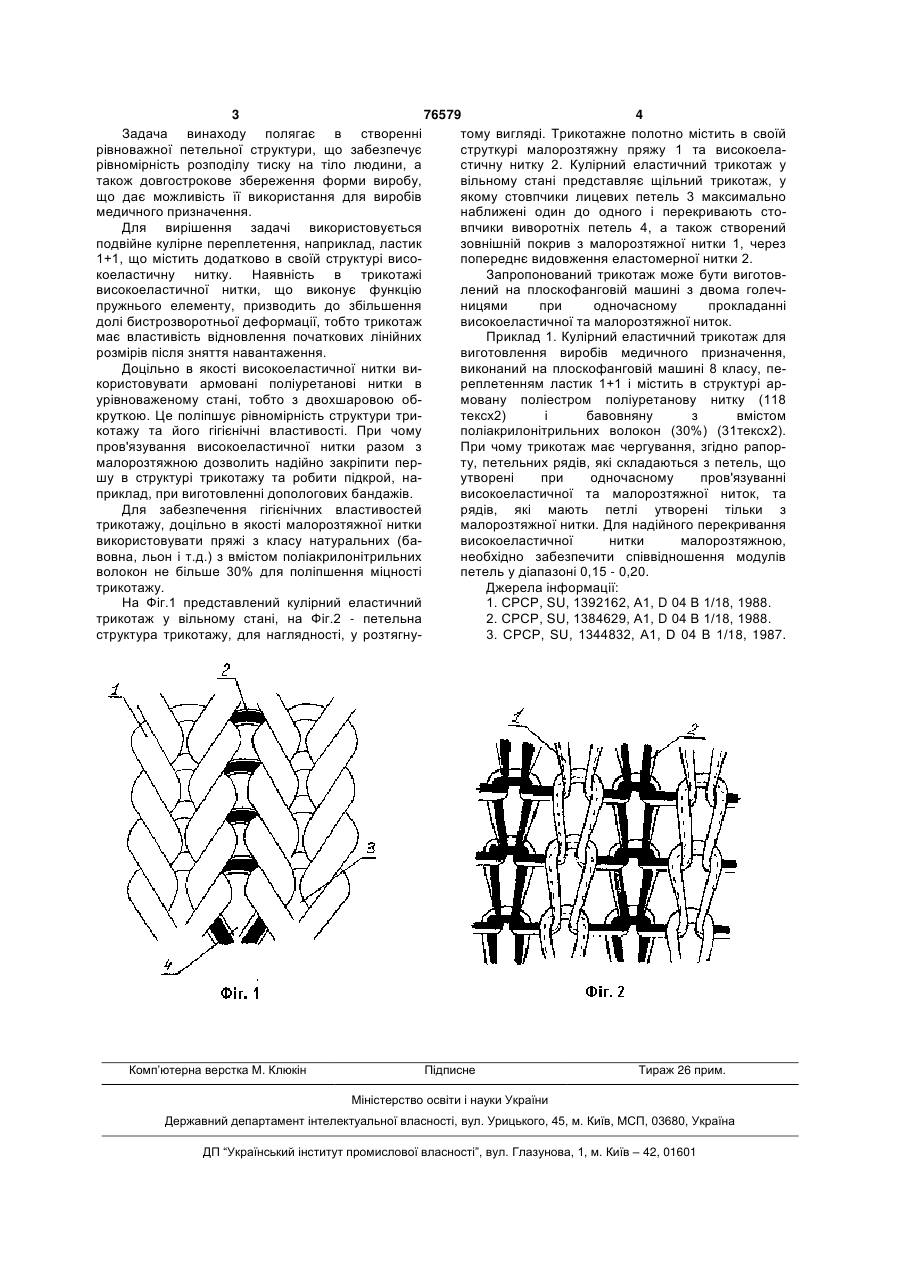

Кулірний еластичний трикотаж, який виконаний подвійним еластичним переплетенням, петлі якого складаються з високоеластичної та малорозтяжної нитки, який відрізняється тим, що для створення рівноважної петельної структури, яка забезпечує рівномірність розподілу тиску на тіло людини та довгострокове збереження форми виробу, та збереження гігієничних властивостей, трикотаж має чергування згідно з рапортом петельних рядів, що сплатовані з високоеластичної та малорозтяжної ниток, при співвідношенні модулів петель у діапазоні 0,15 - 0,20, які мають петлі, утворені тільки з малорозтяжної нитки, при цьому високоеластична нитка являє собою армовану еластомерну нитку. Винахід відноситься до технології трикотажного виробництва, а саме до виробництва подвійного кулірного еластичного трикотажу і може бути використаний при виготовленні профілактичних медичних виробів, які забезпечують рівномірність розподілу тиску на тіло людини і потребують збереження форми, що дає можливість його використання, наприклад, для допологових бандажних виробів. Існує винахід [1], який створений на базі кулірного одинарного переплетення гладь і містить в собі два види ниток: високорозтяжну та нерозтяжну. В якості високорозтяжної нитки вибрана поліуретанова нитка спандекс, а нерозтяжної пряжа хімічного походження (поліамідна, поліефірна і т.д.), при чому співвідношення модулей петель складає 0,75 -0,92. Однак даний трикотаж має властивість закручуватись з країв і має порівняно з іншими переплетеннями малу розтяжність, оскільки створений на базі гладі. Існує також відомий еластичний трикотаж [2], що виконаний подвійним переплетенням. Трикотаж переплетення ластик 1+1 виконаний при од ночасному пров'язуванні спандексу та нерозтяжної нитки, в якому за рахунок зміни глибини кулірування та відстані між фонтурами круглов'язальної машини створені додаткові протяжки з нерозтяжної нитки, що розташовані між петельними стовпчиками, при чому модуль петлі з нерозтяжної нитки в 3,8 рази більше модуля петлі спандексу. Недоліки такого трикотажу пов'язані з збільшеною матеріалоємкістю та з обмеженою повітропроникністю. В якості прототипу [3] обраний еластичний трикотаж на базі переплетення ластик 1+1 з еластичної нитки спандекс та нерозтяжних хімічних ниток. Даний трикотаж не задовольняє гігієнічні вимоги завдяки використанню ниток хімічного походження. Крім того використання пасивної ниткоподачі при в'язанні поліуретанової нитки спандекс, яка має підвищені фрикційні характеристики порівняно з іншими пряжами, призводить до виникнення значних сил тертя в ниткопровідній та петлетвірних системах, що впливає на якісні показники полотна, наприклад, на рівномірність петельної структури. (19) UA (11) 76579 (13) C2 (21) 20040806597 (22) 06.08.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Омельченко Василь Дмитрович, Мельник Людмила Михайлівна, RU (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ТЕКСТИЛЬНОГАЛАНТЕРЕЙНОЇ ПРОМИСЛОВОСТІ (56) SU 1344832, 15.10.1987 SU 1392162, 30.04.1988 SU 1384629, 30.03.1988 SU 329257, 25.10.1978 SU 1148917, 07.04.1985 SU 1326669, 30.07.1987 SU 1650817, 23.05.1991 RU 2076161, 27.03.1997 RU 2087604, 20.08.1997 GB 1004803, 05.10.1966 3 76579 4 Задача винаходу полягає в створенні тому вигляді. Трикотажне полотно містить в своїй рівноважної петельної структури, що забезпечує струткурі малорозтяжну пряжу 1 та високоеларівномірність розподілу тиску на тіло людини, а стичну нитку 2. Кулірний еластичний трикотаж у також довгострокове збереження форми виробу, вільному стані представляє щільний трикотаж, у що дає можливість її використання для виробів якому стовпчики лицевих петель 3 максимально медичного призначення. наближені один до одного і перекривають стоДля вирішення задачі використовується впчики виворотніх петель 4, а також створений подвійне кулірне переплетення, наприклад, ластик зовнішній покрив з малорозтяжної нитки 1, через 1+1, що містить додатково в своїй структурі висопопереднє видовження еластомерної нитки 2. коеластичну нитку. Наявність в трикотажі Запропонований трикотаж може бути виготоввисокоеластичної нитки, що виконує функцію лений на плоскофанговій машині з двома голечпружнього елементу, призводить до збільшення ницями при одночасному прокладанні долі бистрозворотньої деформації, тобто трикотаж високоеластичної та малорозтяжної ниток. має властивість відновлення початкових лінійних Приклад 1. Кулірний еластичний трикотаж для розмірів після зняття навантаження. виготовлення виробів медичного призначення, Доцільно в якості високоеластичної нитки вивиконаний на плоскофанговій машині 8 класу, пекористовувати армовані поліуретанові нитки в реплетенням ластик 1+1 і містить в структурі арурівноваженому стані, тобто з двохшаровою обмовану поліестром поліуретанову нитку (118 круткою. Це поліпшує рівномірність структури тритексх2) і бавовняну з вмістом котажу та його гігієнічні властивості. При чому поліакрилонітрильних волокон (30%) (31тексх2). пров'язування високоеластичної нитки разом з При чому трикотаж має чергування, згідно рапормалорозтяжною дозволить надійно закріпити перту, петельних рядів, які складаються з петель, що шу в структурі трикотажу та робити підкрой, наутворені при одночасному пров'язуванні приклад, при виготовленні допологових бандажів. високоеластичної та малорозтяжної ниток, та Для забезпечення гігієнічних властивостей рядів, які мають петлі утворені тільки з трикотажу, доцільно в якості малорозтяжної нитки малорозтяжної нитки. Для надійного перекривання використовувати пряжі з класу натуральних (бависокоеластичної нитки малорозтяжною, вовна, льон і т.д.) з вмістом поліакрилонітрильних необхідно забезпечити співвідношення модулів волокон не більше 30% для поліпшення міцності петель у діапазоні 0,15 - 0,20. трикотажу. Джерела інформації: На Фіг.1 представлений кулірний еластичний 1. СРСР, SU, 1392162, А1, D 04 В 1/18, 1988. трикотаж у вільному стані, на Фіг.2 - петельна 2. СРСР, SU, 1384629, А1, D 04 В 1/18, 1988. структура трикотажу, для наглядності, у розтягну3. СРСР, SU, 1344832, А1, D 04 В 1/18, 1987. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
