Спосіб підвищення механічної стійкості термокаталітичного датчика горючих газів

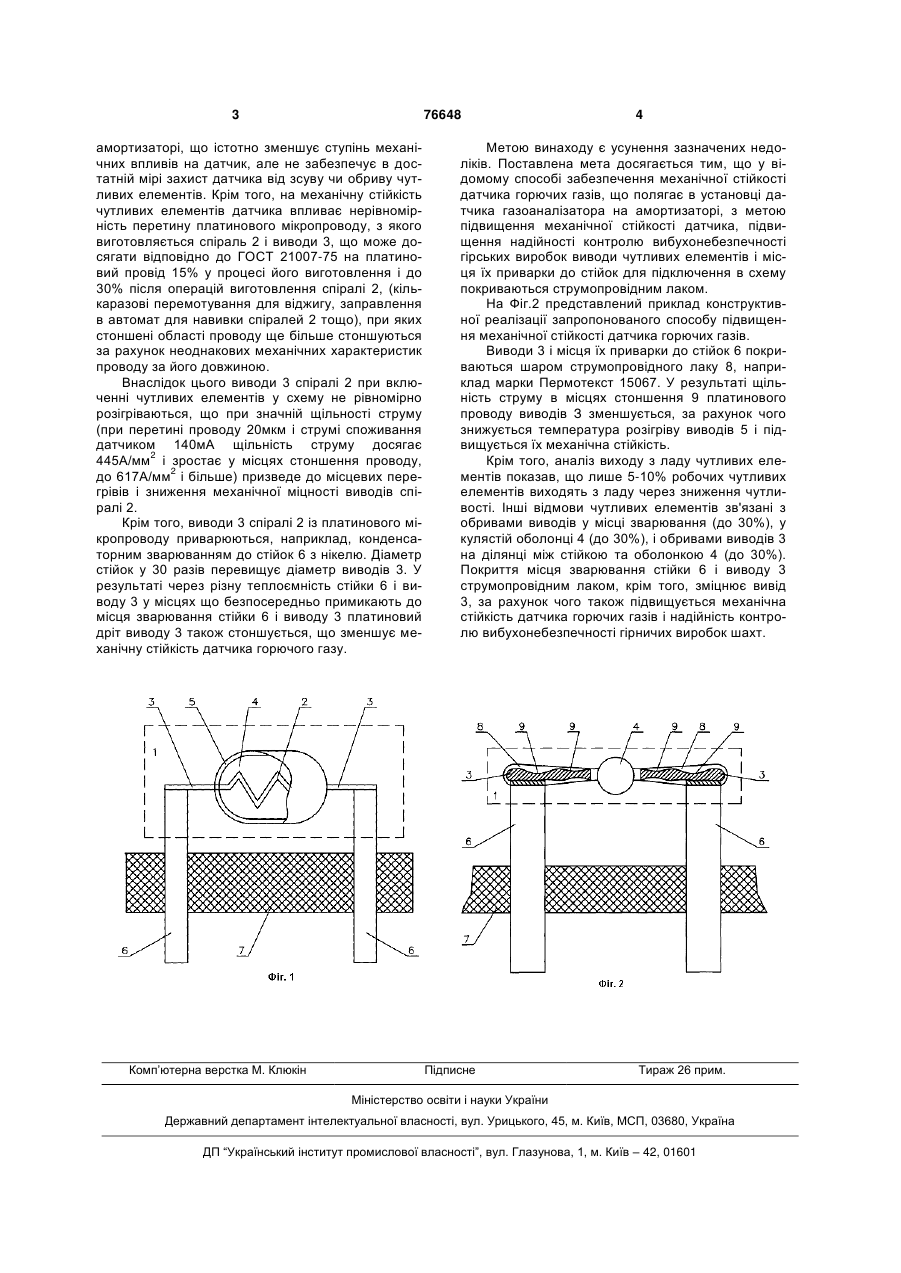

Спосіб підвищення механічної стійкості термокаталітичного датчика горючих газів, що полягає в установці датчика газоаналізатора на амортизаторі, який відрізняється тим, що виводи чутливих елементів і місця їх приварки до стійок для підключення в електричну схему покривають струмопровідним лаком. UA (21) a200500131 (22) 05.01.2005 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Котляров Олександр Костянтинович, Василь Іванович, Білоножко Олександр вич, Білоножко Василь Вікторович (73) Котляров Олександр Костянтинович, Василь Іванович, Білоножко Олександр вич, Білоножко Василь Вікторович (56) UA 61224, G01N25/20, 17.11.2003 SU 989423, G01N25/56, 15.01.83 2 (19) 1 3 76648 амортизаторі, що істотно зменшує ступінь механічних впливів на датчик, але не забезпечує в достатній мірі захист датчика від зсуву чи обриву чутливих елементів. Крім того, на механічну стійкість чутливих елементів датчика впливає нерівномірність перетину платинового мікропроводу, з якого виготовляється спіраль 2 і виводи 3, що може досягати відповідно до ГОСТ 21007-75 на платиновий провід 15% у процесі його виготовлення і до 30% після операцій виготовлення спіралі 2, (кількаразові перемотування для віджигу, заправлення в автомат для навивки спіралей 2 тощо), при яких стоншені області проводу ще більше стоншуються за рахунок неоднакових механічних характеристик проводу за його довжиною. Внаслідок цього виводи 3 спіралі 2 при включенні чутливих елементів у схему не рівномірно розігріваються, що при значній щільності струму (при перетині проводу 20мкм і струмі споживання датчиком 140мА щільність струму досягає 445А/мм2 і зростає у місцях стоншення проводу, до 617А/мм2 і більше) призведе до місцевих перегрівів і зниження механічної міцності виводів спіралі 2. Крім того, виводи 3 спіралі 2 із платинового мікропроводу приварюються, наприклад, конденсаторним зварюванням до стійок 6 з нікелю. Діаметр стійок у 30 разів перевищує діаметр виводів 3. У результаті через різну теплоємність стійки 6 і виводу 3 у місцях що безпосередньо примикають до місця зварювання стійки 6 і виводу 3 платиновий дріт виводу 3 також стоншується, що зменшує механічну стійкість датчика горючого газу. Комп’ютерна верстка М. Клюкін 4 Метою винаходу є усунення зазначених недоліків. Поставлена мета досягається тим, що у відомому способі забезпечення механічної стійкості датчика горючих газів, що полягає в установці датчика газоаналізатора на амортизаторі, з метою підвищення механічної стійкості датчика, підвищення надійності контролю вибухонебезпечності гірських виробок виводи чутливих елементів і місця їх приварки до стійок для підключення в схему покриваються струмопровідним лаком. На Фіг.2 представлений приклад конструктивної реалізації запропонованого способу підвищення механічної стійкості датчика горючих газів. Виводи 3 і місця їх приварки до стійок 6 покриваються шаром струмопровідного лаку 8, наприклад марки Пермотекст 15067. У результаті щільність струму в місцях стоншення 9 платинового проводу виводів З зменшується, за рахунок чого знижується температура розігріву виводів 5 і підвищується їх механічна стійкість. Крім того, аналіз виходу з ладу чутливих елементів показав, що лише 5-10% робочих чутливих елементів виходять з ладу через зниження чутливості. Інші відмови чутливих елементів зв'язані з обривами виводів у місці зварювання (до 30%), у кулястій оболонці 4 (до 30%), і обривами виводів 3 на ділянці між стійкою та оболонкою 4 (до 30%). Покриття місця зварювання стійки 6 і виводу 3 струмопровідним лаком, крім того, зміцнює вивід 3, за рахунок чого також підвищується механічна стійкість датчика горючих газів і надійність контролю вибухонебезпечності гірничих виробок шахт. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
