Hiж гичкозбиральhої машиhи
Номер патенту: 772
Опубліковано: 15.12.1993
Автори: Мартиненко Володимир Якимович, Безпальок Андрій Петрович, Козіброда Ярослав Іванович, Гевко Роман Богданович, Данильченко Михайло Григорович, Чернявський Спиридон Васильович
Формула / Реферат
Нож ботвоуборочной машины, содержащий диск с прямоугольной зубчатой режущей кромкой, отличающийся тем, что, с целью улучшения качества отрезки ботвы, расстояние между соседними зубьями в окружном направлении выполнено по крайней мере в два раза больше ширины головки зуба, а боковые стенки режущих зубьев выполнены заточенными.
Текст

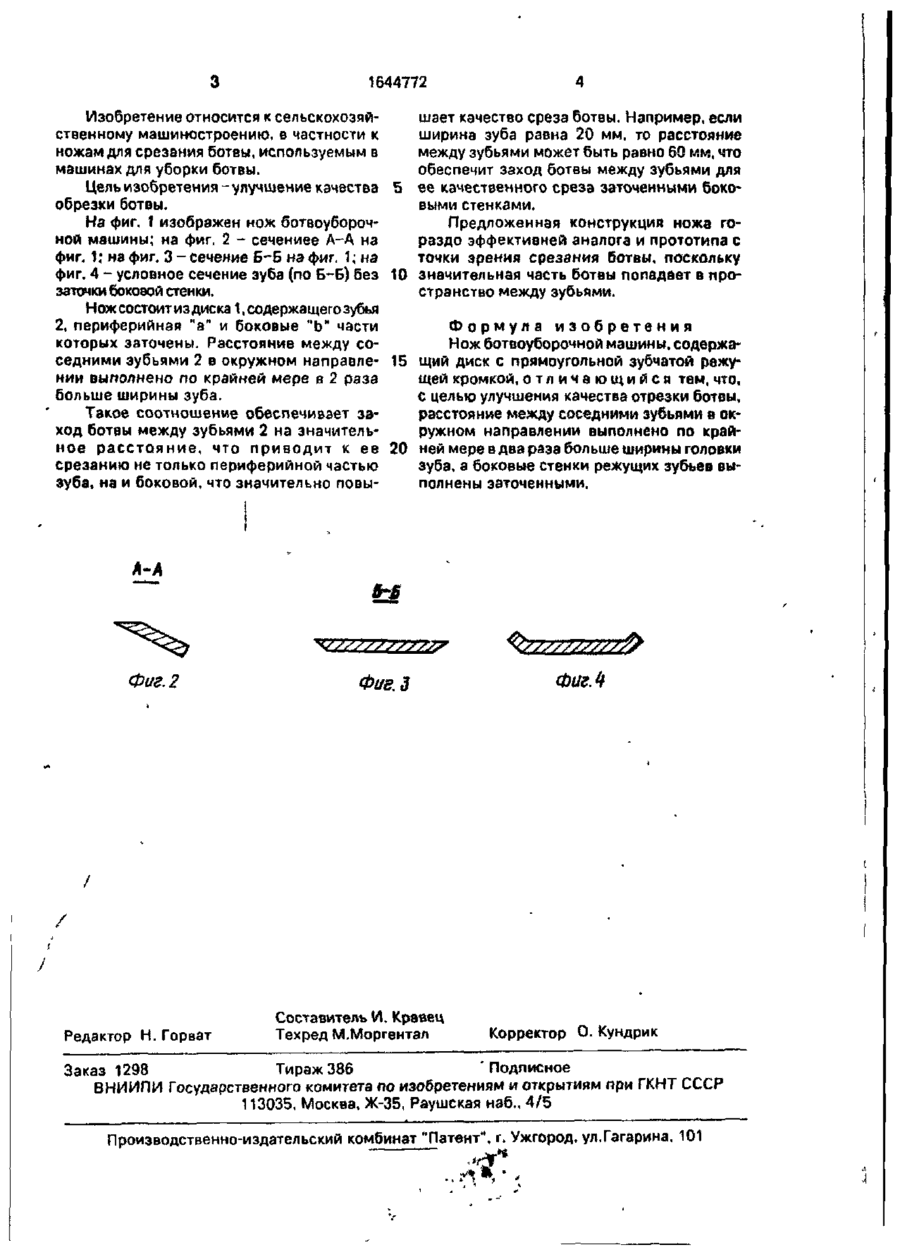

Изобретение относится к сельскохозяйственному машиностроению, к ножам для срезания ботвы. Цель изобретения - повышение качества срезания ботвы. Нож состоит из диска 1, содержащего зубья 2, периферийная "а" и боковые "Ь" части которых заточены. Расстояние между соседними зубьями 2 в окружном направлении выполнено по крайней мере в 2 раза больше ширины зуба. Такое соотношение обеспечивает заход ботвы между зубьями 2 на значительное расстояние, что приводит к ее срезанию не только периферийной частью зуба, но и боковой, что значительно повышает качество среза ботвы. 4 ил. Фиг,1 I 1644772 Изобретение относится к сельскохозяйственному машиностроению, в частности к ножам для срезания ботвы, используемым в машинах для уборки ботвы. Цель изобретения - улучшение качества 5 обрезки ботвы. Иа фиг. 1 изображен нож ботвоуборочной машины; на фиг. 2 - сечениее А-А на фиг. 1; на фиг. 3 - сечение Б~Б на фиг. 1; на фиг. 4 - условное сечение зуба (по Б-Б) без 10 заточки боковой стенки. Ножсостоитиздискаі.содержащегозубья 2, периферийная н а" и боковые "Ь" части которых заточены. Расстояние между соседними зубьями 2 в окружном направле- 15 нии выполнено по крайней мере в 2 раза больше ширины зуба. Такое соотношение обеспечивает заход ботвы между зубьями 2 на значительное расстояние, что приводит к ее20 срезанию не только периферийной частью зуба, на и боковой, что значительно повы шает качество среза ботвы. Например, если ширина зуба равна 20 мм, то расстояние между зубьями может быть равно 60 мм, что обеспечит заход ботвы между зубьями для ее качественного среза заточенными боковыми стенками. Предложенная конструкция ножа гораздо эффективней аналога и прототипа с точки зрения срезания ботвы, поскольку значительная часть ботвы попадает в пространство между зубьями. Формула изобретения Нож ботвоуборочной машины, содержащий диск с прямоугольной зубчатой режущей кромкой, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества отрезки ботоы, расстояние между соседними зубьями в окружном направлении выполнено по крайней мере в два раза больше ширины головки зуба, а боковые стенки режущих зубьев выполнены заточенными. А-А 'SSSSSS/SS. Фиг. 2 Редактор Н. Горват ФигА Фі/а.3 Составитель И. Кравец Техред М.Моргентал Корректор О. Кундрик Заказ 1298 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 ^Щ
ДивитисяДодаткова інформація
Автори англійськоюDanylchenko Mykhailo Hryhorovych, Bezpaliok Andrii Petrovych, Hevko Roman Bohdanovych, Martynenko Volodymyr Yakymovych, Kozibroda Yaroslav Ivanovych, Chernyavskyi Spyrydon Vasyliovych
Автори російськоюДанильченко Михайло Григорьевич, Безпалёк Андрей Петрович, Гевко Роман Богданович, Мартыненко Владимир Акимович, Козиброда Ярослав Иванович, Чернявский Спиридон Васильевич
МПК / Мітки
МПК: A01D 23/02
Мітки: гичкозбиральhої, машиhи
