Гичкозбиральна машина

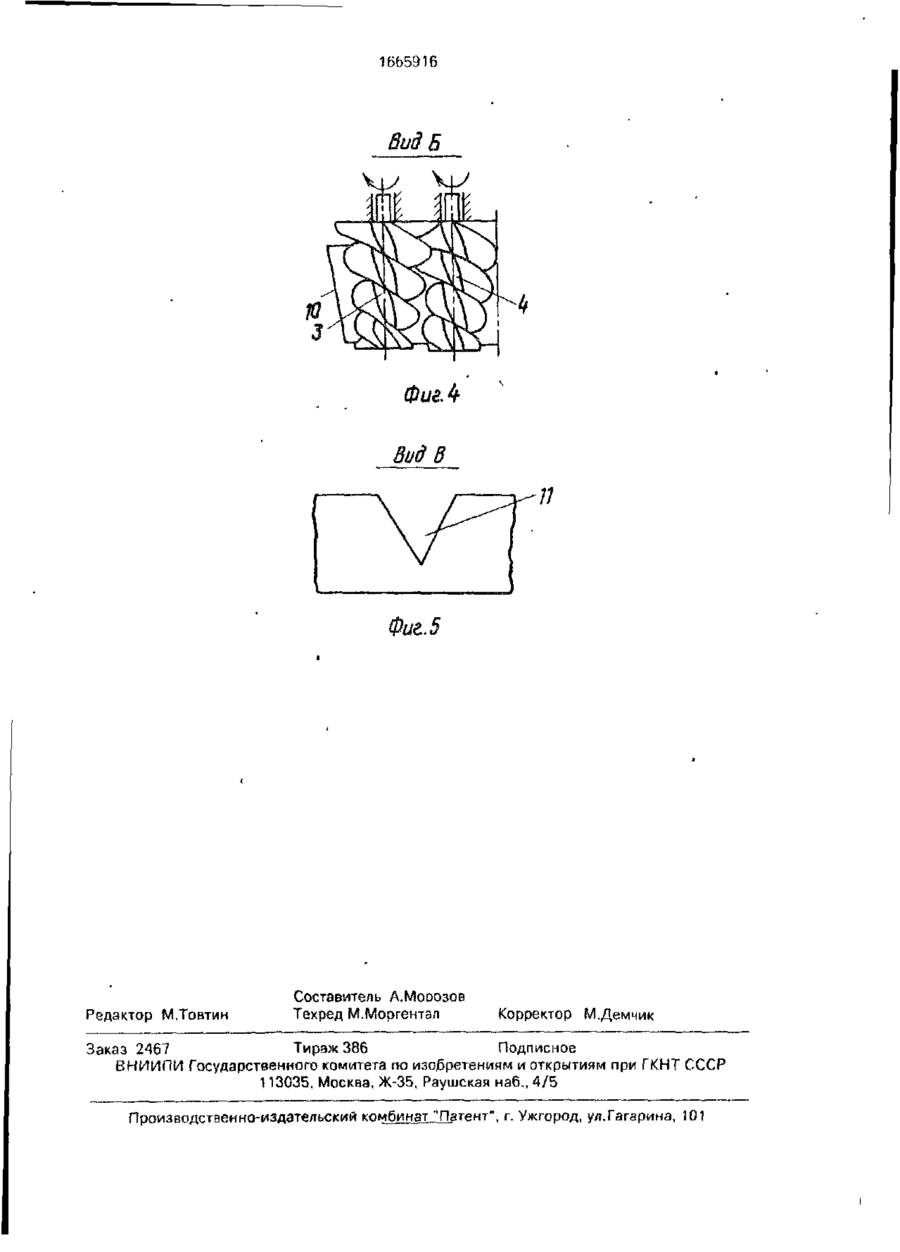

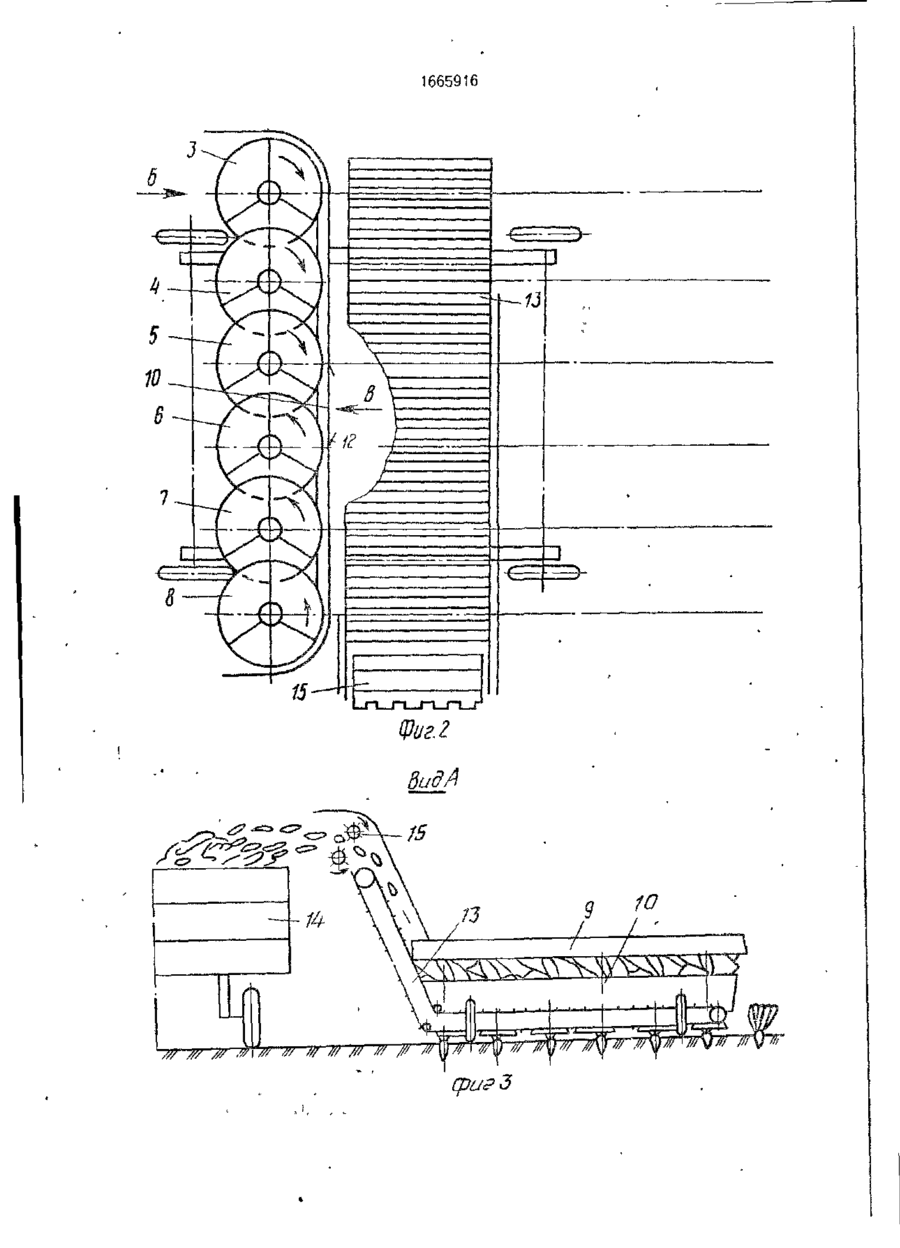

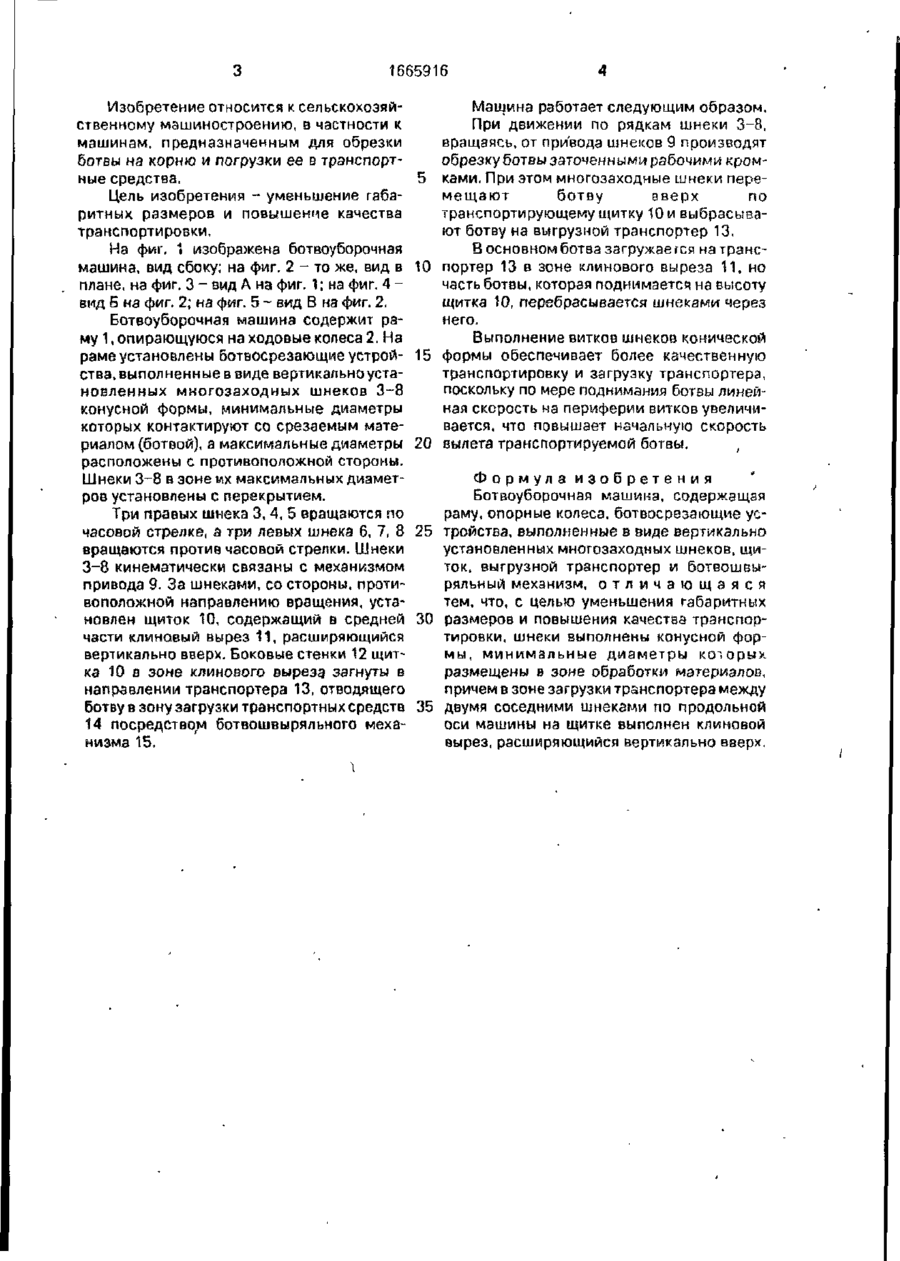

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - уменьшение габаритных размеров и повышение качества транспортировки. Ма шина содержит на раме 1 ботвосрезающее устройство, выполненное в виде вертикально установленнмх многозаходных шнеков, заключенных в щиток 10 Шнеки выполнены конусными с меньшим диаметром, обращенным к обрабатываемому материалу, и имеют противоположное вращение. Ботва срезается заточенными рабочими кромками и шнеками подается вверх на отводящий транспортер 13. Коническая форма обеспечивает более качественную транспортировку, поскольку линейная скорость шнеков увеличивается и повышает скорость вылета транспортируемой ботвы. 5 ил. Направление движения Фиг.1 1665916 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам, предназначенным для обрезки ботвы на корню и погрузки ее в транспортные средства. Цель изобретения - уменьшение габаритных размеров и повышение качества транспортировки. На фиг, 1 изображена ботвоуборочная машина, вид сбоку; на фиг. 2 - то же, вид в плане, на фиг. 3 - вид А на фиг. 1; на фиг. 4 вид Б на фиг. 2; на фиг. 5 - вид В на фиг. 2. Ботвоуборочная машина содержит раму 1, опирающуюся на ходовые колеса 2. На раме установлены ботвосрезающие устройства, выполненные в виде вертикально установленных многозаходных шнеков 3-8 конусной формы, минимальные диаметры которых контактируют со срезаемым материалом (ботвой), а максимальные диаметры расположены с противоположной стороны. Шнеки 3-8 в зоне их максимальных диаметров установлены с перекрытием. Три правых шнека 3, 4, 5 вращаются по часовой стрелке, а три левых шнека 6, 7, 8 вращаются против часовой стрелки. Шнеки 3-8 кинематически связаны с механизмом привода 9. За шнеками, со стороны, противоположной направлению вращения, установлен щиток 10, содержащий в средней части клиновый вырез 11, расширяющийся вертикально вверх. Боковые стенки 12 щитка 10 в зоне клинового выреза загнуты в направлении транспортера 13, отводящего ботву в зону загрузки транспортных средств 14 посредством ботвошвыряльного механизма 15. 5 10 15 20 Машина работает следующим образом. При движении по рядкам шнеки 3-8, вращаясь, от привода шнеков 9 производят обрезку ботвы заточенными рабочими кромками. При этом многозаходные шнеки перемещают ботву вверх по транспортирующему щитку 10 и выбрасывают ботву на выгрузной транспортер 13, В основном ботва загружав гея на транспортер 13 в зоне клинового выреза 11, но часть ботвы, которая поднимается на высоту щитка 10, перебрасывается шнеками через него. Выполнение витков шнеков конической формы обеспечивает более качественную транспортировку и загрузку транспортера, поскольку по мере поднимания ботвы линейная скорость на периферии витков увеличивается, что повышает начальную скорость вылета транспортируемой ботвы. , Формула изобретения Ботвоуборочная машина, содержащая раму, опорные колеса, ботвосрезающие ус25 тройства, выполненные в виде вертикально установленных многозаходных шнеков, щиток, выгрузной транспортер и ботвошвыряльный механизм, о т л и ч а ю щ а я с я тем, что, с целью уменьшения габаритных 30 размеров и повышения качества транспортировки, шнеки выполнены конусной формы, минимальные диаметры которых размещены в зоне обработки материалов, причем в зоне загрузки транспортера между 35 двумя соседними шнеками по продольной Оси машины на щитке выполнен клиновой вырез, расширяющийся вертикально вверх. 1665916 6 W /// /// Ж\ Ж ////// /7/ //////// 1655916 5 Редактор М.Товтин Составитель А.МОРОЗОВ Техред М.Моргентап Корректор М.Демчик Заказ 2467 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат_Ч1атент", г. Ужгород, ул.Гагарина, 101
