Портал консольного крана

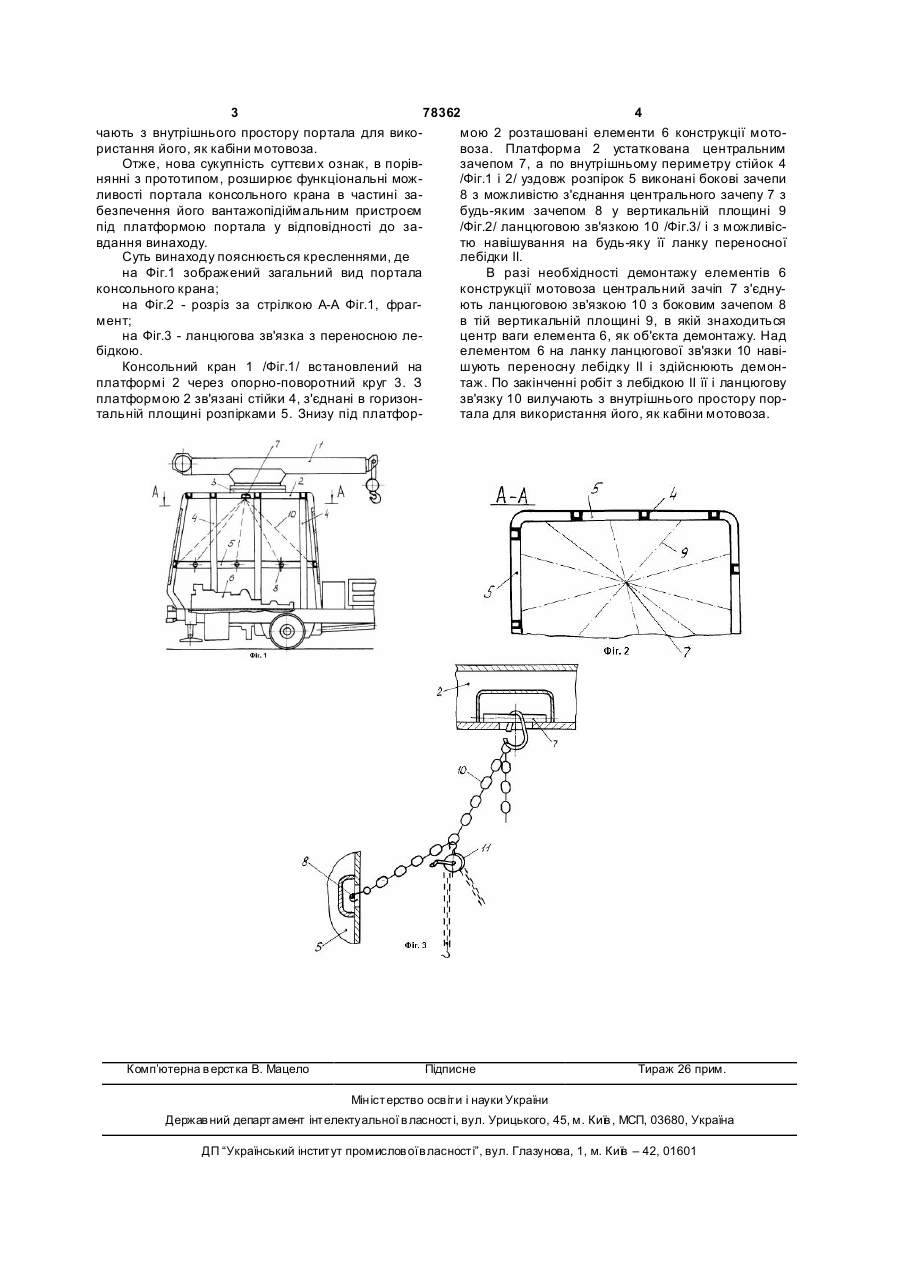

Портал консольного крана, що містить платформу і зв'язані з нею стійки, з'єднані розпірками, який відрізняється тим, що платформа устаткована центральним зачепом, а по внутрішньому периметру стійок уздовж розпірок виконані бокові зачепи з можливістю з'єднання центрального зачепа з будь-яким боковим зачепом ланцюговою зв'язкою і з можливістю навішування переносної лебідки на будь-яку ланку ланцюгової зв’язки. (19) (21) a200502340 (22) 15.03.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Хом'як Роман Ілліч, Домінюк Іван Михайлович, Осика Богдан Володимирович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПІЛЬНЕ УКРАЇНСЬКОАМЕРИКАНСЬКЕ ПІДПРИЄМСТВО, Н АУКОВОВИРОБНИЧА ФІРМА "КРОКУС" (56) SU 1245541 A1, 02.01.1985 3 78362 4 чають з внутрішнього простору портала для викомою 2 poзтaшoвaнi елементи 6 конструкції мотористання його, як кабіни мотовоза. воза. Платформа 2 устаткована центральним Отже, нова сукупність суттєви х ознак, в порівзачепом 7, а по внутрішньому периметру стійок 4 нянні з прототипом, розширює функціональні мож/Фіг.1 і 2/ уздовж розпірок 5 виконані бокові зачепи ливості портала консольного крана в частині за8 з можливістю з'єднання центрального зачепу 7 з безпечення його вантажопідіймальним пристроєм будь-яким зачепом 8 у вертикальній площині 9 під платформою портала у відповідності до за/Фіг.2/ ланцюговою зв'язкою 10 /Фіг.3/ і з можливісвдання винаходу. тю навішування на будь-яку її ланку переносної Суть винаходу пояснюється кресленнями, де лебідки II. на Фіг.1 зображений загальний вид портала В разі необхідності демонтажу елементів 6 консольного крана; конструкції мотовоза центральний зачіп 7 з'єднуна Фіг.2 - розріз за стрілкою А-А Фіг.1, фрагють ланцюговою зв'язкою 10 з боковим зачепом 8 мент; в тій вертикальній площині 9, в якій знаходиться на Фіг.3 - ланцюгова зв'язка з переносною лецентр ваги елемента 6, як об'єкта демонтажу. Над бідкою. елементом 6 на ланку ланцюгової зв'язки 10 навіКонсольний кран 1 /Фіг.1/ встановлений на шують переносну лебідку II і здійснюють демонплатформі 2 через опорно-поворотний круг 3. З таж. По закінченні робіт з лебідкою II її і ланцюгову платформою 2 зв'язані стійки 4, з'єднані в горизонзв'язку 10 вилучають з внутрішнього простору портальній площині розпірками 5. Знизу під платфортала для використання його, як кабіни мотовоза. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
