Пристрій для лікування дітей з порушенням постави та s-подібним сколіозом

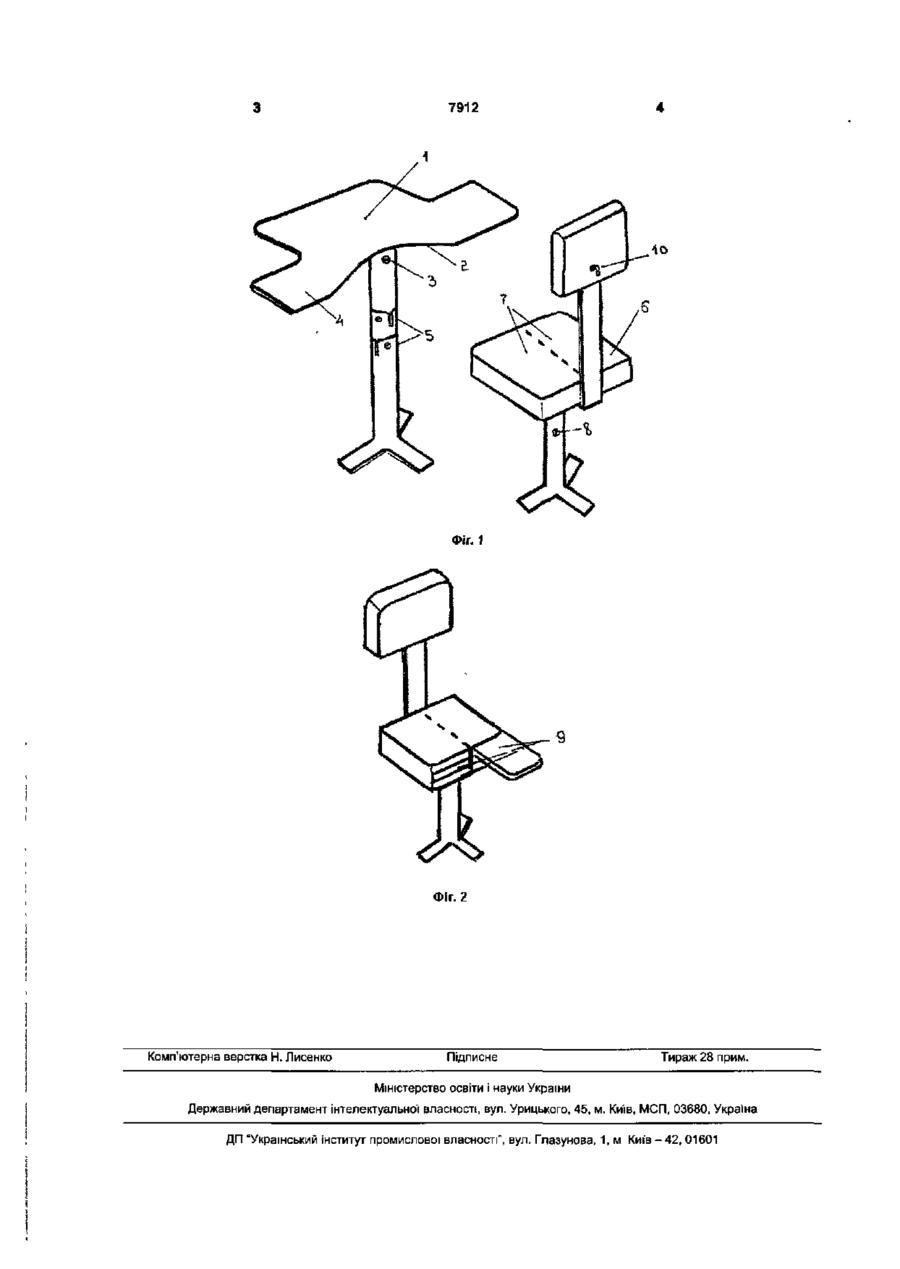

Пристрій для лікування дітей з порушеннями постави та S-подібним сколіозом, що має платформу з вирізкою і підлокітниками, носійну трубку опори і фіксуючий гвинт, який відрізняється тим, що додатково містить стілець, який має регульовані еластичні пластини і регульовану спинку опори хребта, а в трубку опори впроваджено взаємно перпендикулярно розміщені шарніри. Корисна модель відноситься до медичної техніки, а саме до медичних столів та кресел з корегуючою рухомою спинкою, яка моделює природні вигини хребта в попереко-грудному відділі. Відомий універсальний лікарняний стіл для поліклінічного прийому хворих, який має платформу, носійну трубку опори. Платформа виконана в підлокітниками, знаходиться під кутом до горизонту і має дуговидну вирізку і фіксуючий гвинт [Деклараційний патент на винахід № 21423]. Недоліки відомого пристрою1 1. В зв'язку з технічним рішенням кут площини платформи неможливо змінити як в сагітальній так і в фронтальній площині, залежно від анатомічних особливостей пацієнта 2 Для вирівнювання викривленого таза за допомогою зміни кута нахилу платформи в сагітальній площині, а також одночасного вирівнювання таза за рахунок регулювання підбору еластичних пластин сидіння стільця виконати відомим пристроєм неможливо. В основу корисної моделі поставлене завдання покращити лікування та профілактику порушень постави та S-подібного сколіозу у дітей Поставлене завдання здійснюється "Пристроєм для лікування дітей з порушеннями постави та S-подібного сколіозу", що має платформу з вирізкою і підлокітниками, носійну трубку опори і фіксуючий гвинт, в якому згідно з корисною моделлю в трубку опори впроваджені взаємнорозміщені шарнири, а стілець мас регульовані еластичні пластини і регульовану спинку опори. Простій зображений на кресленнях1 Фіг 1 - загальний вигляд; Фіг.2 - регульовані еластичні пластини Пристрій складається з платформи 1, яка має вирізку 2 регулятор висоти платформи 3 і підлокітники 4, а також взаємнорозміщені шарніри 5 Стілець 6, виконаний з двох половин 7 має регулятор висоти 8, а також регульовані еластичні пластини 9 і рухому спинку опори 10 для хребта. Пристрій працюй наступним чином Дитину, хвору на сколіоз а перекосом тазових кісток, садять на стілець 6 і за допомогою взаєморозміщених шарнірів 5 встановлюють платформу 1 в потрібному режимі, щоб якомога більше вирівняти викривлену частину хребта Одночасно проводять вирівнювання кісток таза за допомогою еластичних пластин 9. Після того, як стіл і сидіння стільця відрегульовані для роботи з дитиною встановлюють спинку стільця 10 на поперековогрудний відділ для сприймання комфорту. На лікуванні знаходилось 18 дітей, 10 з них лікувались за допомогою пристрою,уб дітей використовували звичайний стіл і стілець. Покращення відмічалось у дітей, які лікувались пристроєм (І група) 90%. CM О) 7912 Фіг. 1 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
