1. Вітроагрегат, що містить вертикальний вал з опорами і кронштейнами з повертальними лопатями, що взаємодіють з опорами на валу, і електрогенератор, вал якого зв'язаний із вертикальним валом, який відрізняється тим, що містить дві вертикальні щогли, закріплені нижніми кінцями у ґрунті, між якими закріплені горизонтальні балки із отворами посередині довжини для шарнірного кріплення шийки вертикального вала, який виконаний складеним через єднальні муфти, які існують для передачі обертального руху з однієї складової частини вала на другу складову частину, на кожній складовій частині вала, яка розташована між двома балками, закріплені один під одним не менше двох роторів, з чотирма лопатями кожен ротор, причому ротори складені у вітродвигун так, щоб кожна лопать верхнього ротора була розташована посередині між двома сусідніми лопатями нижнього ротора.

2. Вітроагрегат за п. 1, який відрізняється тим, що кожна лопать містить дві хрестовини, які закріплені на осі і взаємодіють з опорами, закріпленими на вертикальному валу, від верхньої до нижньої хрестовини закріплене вітроупорне полотно лопаті, причому вісь лопаті закріплена на одну третину довжини хрестовин від їх торців.

3. Вітроагрегат за п. 1, який відрізняється тим, що лопаті містять укосини, які кріпляться одним кінцем до кінця хрестовини, а іншим кінцем до середини осі лопаті.

Текст

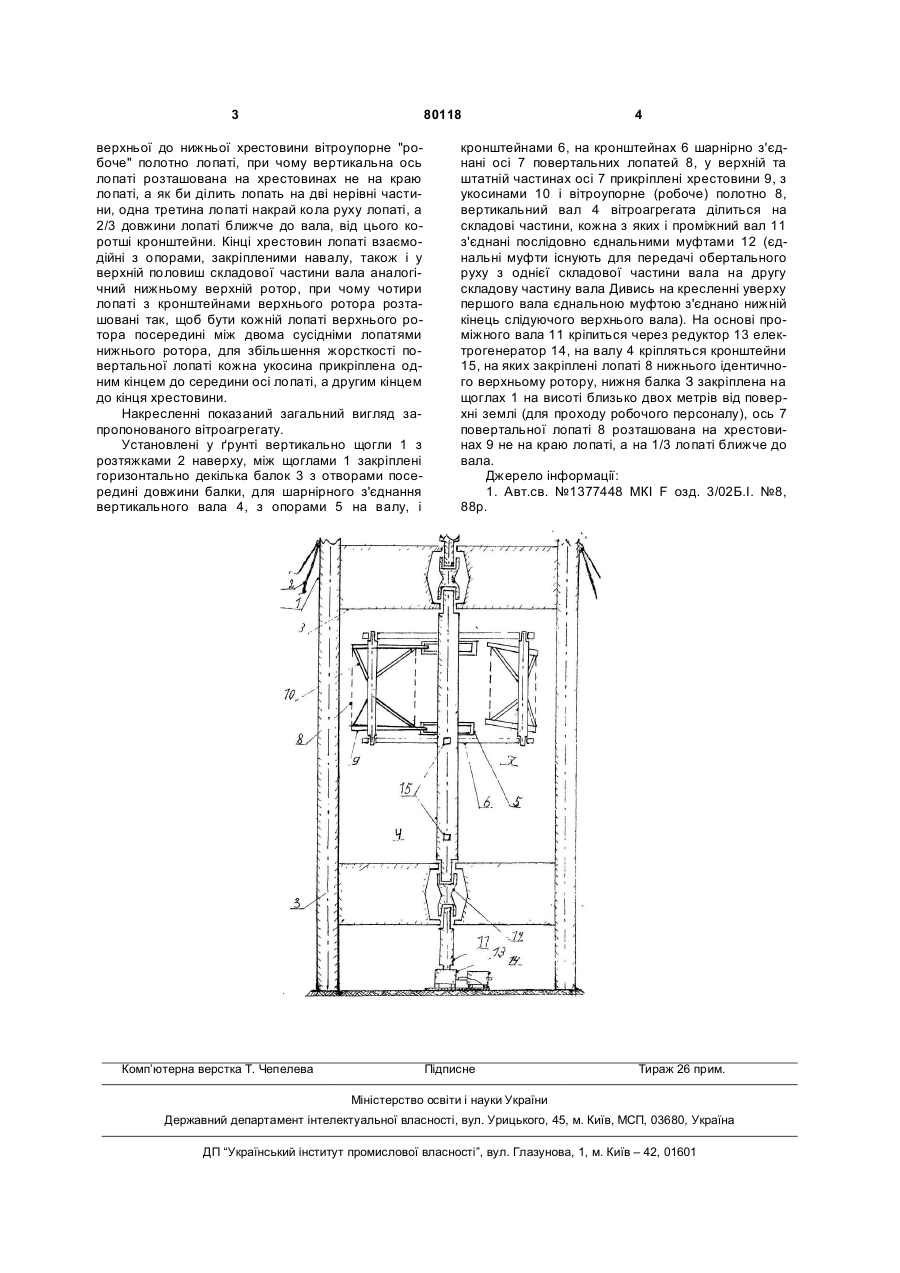

1. Вітроагрегат, що містить вертикальний вал з опорами і кронштейнами з повертальними лопатями, що взаємодіють з опорами на валу, і електрогенератор, вал якого зв'язаний із вертикальним валом, який відрізняється тим, що містить дві вертикальні щогли, закріплені нижніми кінцями у ґрунті, між якими закріплені горизонтальні балки із отворами посередині довжини для шарнірного кріплення шийки вертикального вала, який виконаний складеним через єднальні муфти, які існу C2 1 3 80118 верхньої до нижньої хрестовини вітроупорне "робоче" полотно лопаті, при чому вертикальна ось лопаті розташована на хрестовинах не на краю лопаті, а як би ділить лопать на дві нерівні частини, одна третина лопаті накрай кола руху лопаті, а 2/3 довжини лопаті ближче до вала, від цього коротші кронштейни. Кінці хрестовин лопаті взаємодійні з опорами, закріпленими навалу, також і у верхній половиш складової частини вала аналогічний нижньому верхній ротор, при чому чотири лопаті з кронштейнами верхнього ротора розташовані так, щоб бути кожній лопаті верхнього ротора посередині між двома сусідніми лопатями нижнього ротора, для збільшення жорсткості повертальної лопаті кожна укосина прикріплена одним кінцем до середини осі лопаті, а другим кінцем до кінця хрестовини. Накресленні показаний загальний вигляд запропонованого вітроагрегату. Установлені у ґрунті вертикально щогли 1 з розтяжками 2 наверху, між щоглами 1 закріплені горизонтально декілька балок 3 з отворами посередині довжини балки, для шарнірного з'єднання вертикального вала 4, з опорами 5 на валу, і Комп’ютерна верстка Т. Чепелева 4 кронштейнами 6, на кронштейнах 6 шарнірно з'єднані осі 7 повертальних лопатей 8, у верхній та штатній частинах осі 7 прикріплені хрестовини 9, з укосинами 10 і вітроупорне (робоче) полотно 8, вертикальний вал 4 вітроагрегата ділиться на складові частини, кожна з яких і проміжний вал 11 з'єднані послідовно єднальними муфтами 12 (єднальні муфти існують для передачі обертального руху з однієї складової частини вала на другу складову частину вала Дивись на кресленні уверху першого вала єднальною муфтою з'єднано нижній кінець слідуючого верхнього вала). На основі проміжного вала 11 кріпиться через редуктор 13 електрогенератор 14, на валу 4 кріпляться кронштейни 15, на яких закріплені лопаті 8 нижнього ідентичного верхньому ротору, нижня балка З закріплена на щоглах 1 на висоті близько двох метрів від поверхні землі (для проходу робочого персоналу), ось 7 повертальної лопаті 8 розташована на хрестовинах 9 не на краю лопаті, а на 1/3 лопаті ближче до вала. Джерело інформації: 1. Авт.св. №1377448 МКІ F озд. 3/02Б.І. №8, 88р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Demydenko's wind power unit

Назва патенту російською

Ветроагрегат демиденко

МПК / Мітки

МПК: F03D 3/02

Мітки: демиденка, вітроагрегат
