Рідинний рівень

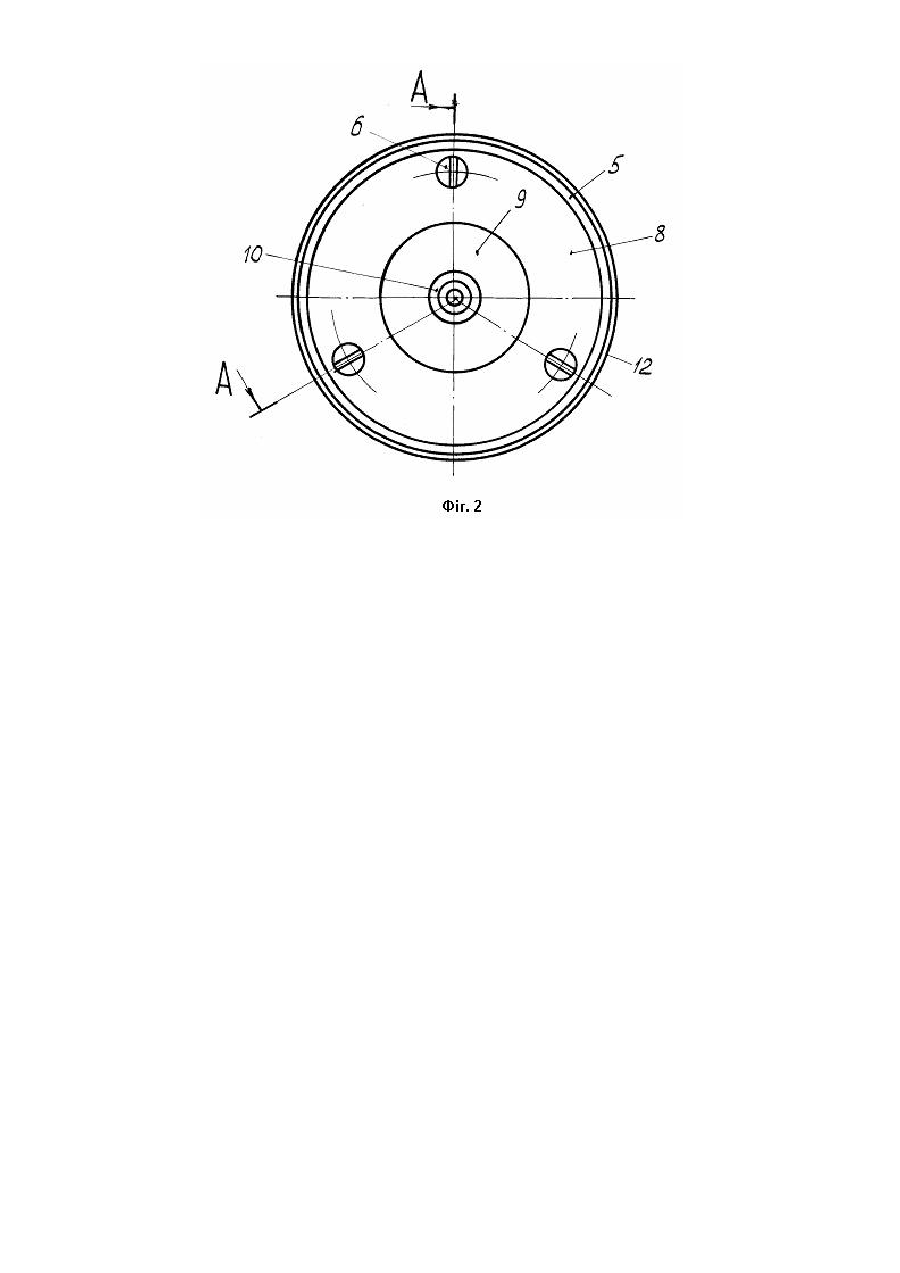

Корисна модель відноситься до приладів для контролю відхилення від горизонтальності стрілового крана. Відома, як аналог, ампула рідинного рівня, що містить заповнений рідиною з повітряною бульбашкою світлопроникливий балон з концентричними поділками і з затемненими боковими стінками [див. опис винаходу СРСР до а. с. № 530175, кл. G 01 С 9/02, 1974 p.]. В залежності від нахилу ампули повітряна бульбашка зміщується від центру концентричних поділок, за якими оцінюють кут нахилу, а затемнені бокові стінки покращують візуальний контроль положення бульбашки при слабкому освітленні. Однак, покращення візуального спостереження за аналогом лише за рахунок затемнення бокових стійок ампули недостатнє і вимагає напруженої уваги кранівника на шкоду іншим його обов'язкам, до того ж аналог не устаткований засобами для первинного виставлення правильного показу - юстировки. Відомий також, вибраний як найбільш близький аналог за більшістю співпадаючих суттєвих ознак, циліндричний рівень, що містить корпус, заповнену рідиною ампулу з повітряною бульбашкою і з поділками, оправу ампули і юстирувальні гвинти, зафіксовані в отворах шайби оправи контргайками. Для застосування прототипу спочатку кран встановлюють на вивірену горизонтальну площину і юстирувальними гвинтами та контргайками виставляють оправу ампули в положення знаходження бульбашки в центрі поділок, що надалі забезпечує точні покази відхилень крана від горизонтальності. Недоліком прототипу є незадовільні умови візуального спостереження за ним при слабкому зовнішньому освітленні і складна юстировка його одночасною маніпуляцією юстирувальними гвинтами і їх контргайками. Технічним завданням корисної моделі є покращення візуального спостереження за показами рідинного рівня і спрощення його юстировки. Для вирішення поставленого завдання запропонована конструкція рідинного рівня поряд з суттєвими ознаками, властивими для прототипу, такими як корпус, заповнена рідиною ампула з повітряною бульбашкою і з поділками, оправа ампули і юстирувальні гвинти, містить нові, відмінні від прототипу суттєві ознаки, а саме - в порожнині корпуса під ампулою встановлений світлодіод, зміщений від вертикальної вісі ампули для рівномірного розсіяного її підсвічування, яке усуває можливість похибки при візуальному спостереженні положення бульбашки, а між оправою і її стійками співвісно до юстирувальних гвинтів встановлені пружини стиску. Операція юстировки запропонованого рідинного рівня значно спрощується завдяки заміні контргайок прототипу пружинами стиску і маніпуляції лише юстирувальними гвинтами без контргайок, а підсвічування ампули світлодіодом полегшує спостереження за рідинним рівнем, в т.ч. і при слабкому зовнішньому освітленні. Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, задовольняє умови технічного завдання корисної моделі. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 зображений загальний вид рідинного рівня; на Фіг.2 - вид згори Фіг.1. В кабіні кранівника стрілового крана, переважно, справа від його робочого місця до пластини 1 /Фіг.1/ гайками 2, втулками 3 і стійками 4 прикріплений циліндричний корпус 5 рідинного рівня. На стійках 4 юстирувальними гвинтами 6, співвісними до них пружинами стиску 7 з можливістю відтискання від стійок 4 до головок юстирувальних гвинтів 6 встановлена оправа 8 заповненої рідиною ампули 9 з повітряною бульбашкою 10, і з концентричними поділками на верхній опуклій поверхні ампули. В порожнині корпуса 5 нижче ампули 9 зміщено від її вертикальної вісі встановлений світлодіод 11. Згори корпус 5 накритий прозорою легкоз'ємною кришкою 12 для запобігання пошкоджень чи запилюченості ампули 9. Для розташування оправи 8 в площині оптимальна кількість юстирувальних гвинтів - три шт. /Фіг.2/. Спочатку кран встановлюють на вивірену горизонтальну площину і при знятій кришці 12 юстирувальними гвинтами 6 виставляють оправу 8 в горизонтальне положення знаходження бульбашки 10 в центрі концентричних поділок ампули 9, оперативно маніпулюючи лише головками юстирувальних гвинтів 6. Встановлюють на місце кришку 12 і вмикають підсвічування ампули 9 світлодіодом 11. Проведена юстировка рідинного рівня надалі забезпечує точні покази відхилень стрілового крана від горизонтальності.
