Фільєрний живильник для безперервного одержання волокна з неорганічного розплаву, що включає фільєрну пластину і струмопідвід, який відрізняється тим, що струмопідвід виконано у вигляді трубчастого індуктора, розташованого у вигляді спіралі навколо фільєрної пластини по всій її висоті, при цьому відношення висоти фільєрної пластини до її довжини становить .

Текст

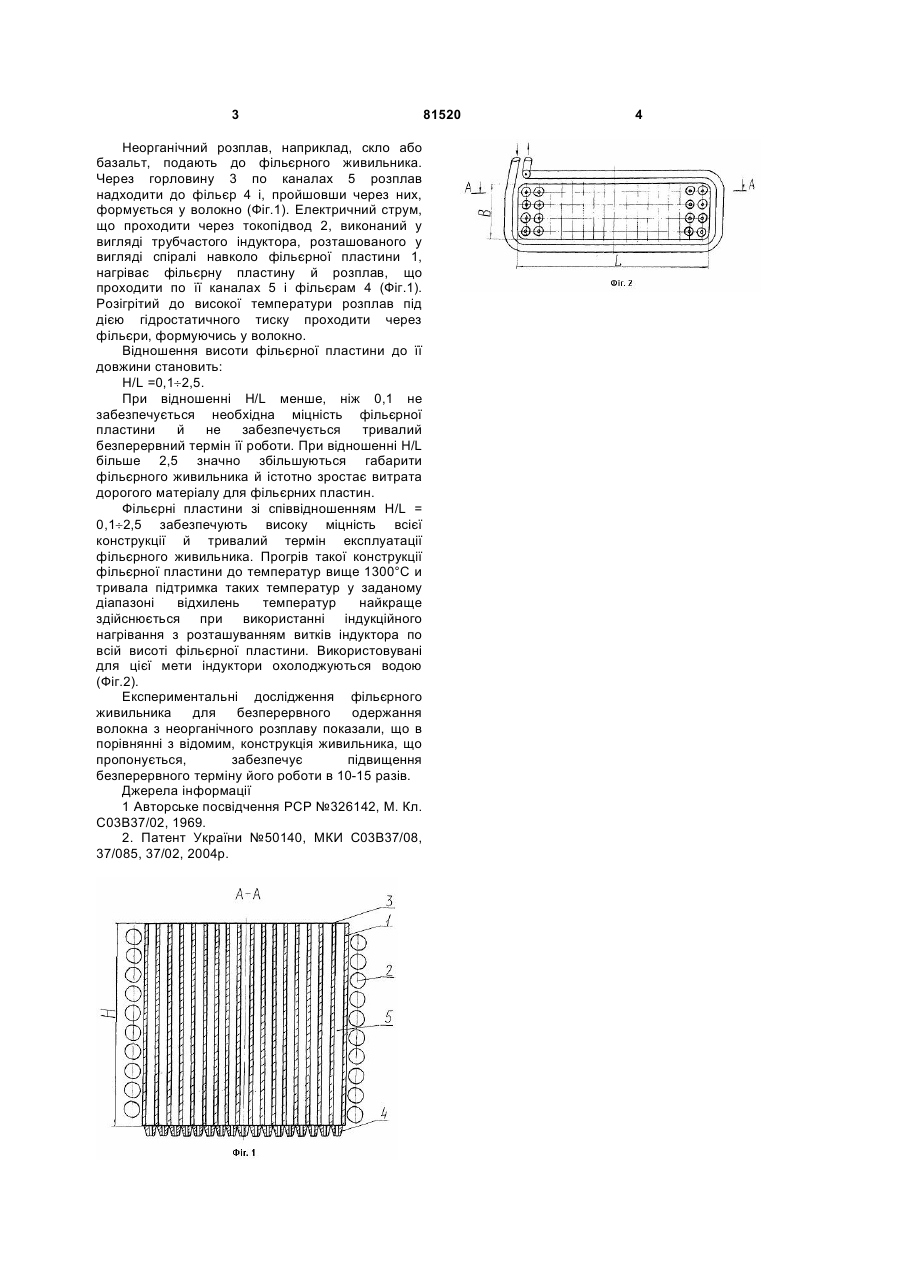

Фільєрний живильник для безперервного одержання волокна з неорганічного розплаву, що включає фільєрну пластину і струмопідвід, який відрізняється тим, що струмопідвід виконано у вигляді трубчастого індуктора, розташованого у вигляді спіралі навколо фільєрної пластини по всій її висоті, при цьому відношення висоти фільєрної пластини до її довжини становить 0,1 ¸ 2,5 . (19) (21) a200601521 (22) 14.02.2006 (24) 10.01.2008 (72) ЧОРНИЙ БОГДАН ПЕТРОВИЧ, UA, АТРАМЕНТОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA, ЛАЗОРКІН ВІКТОР АНДРІЙОВИЧ, UA (73) ЧОРНИЙ БОГДАН ПЕТРОВИЧ, UA (56) SU 588198, 15.01.1978 SU 253315, 10.11.1970 SU 932760 A1, 07.03.1991 UA 11242 U, 15.12.2005 US 3905790, 16.09.1975 3 Неорганічний розплав, наприклад, скло або базальт, подають до фільєрного живильника. Через горловину 3 по каналах 5 розплав надходити до фільєр 4 і, пройшовши через них, формується у волокно (Фіг.1). Електричний струм, що проходити через токопідвод 2, виконаний у вигляді трубчастого індуктора, розташованого у вигляді спіралі навколо фільєрної пластини 1, нагріває фільєрну пластину й розплав, що проходити по її каналах 5 і фільєрам 4 (Фіг.1). Розігрітий до високої температури розплав під дією гідростатичного тиску проходити через фільєри, формуючись у волокно. Відношення висоти фільєрної пластини до її довжини становить: H/L =0,1¸2,5. При відношенні H/L менше, ніж 0,1 не забезпечується необхідна міцність фільєрної пластини й не забезпечується тривалий безперервний термін її роботи. При відношенні H/L більше 2,5 значно збільшуються габарити фільєрного живильника й істотно зростає витрата дорогого матеріалу для фільєрних пластин. Фільєрні пластини зі співвідношенням H/L = 0,1¸2,5 забезпечують високу міцність всієї конструкції й тривалий термін експлуатації фільєрного живильника. Прогрів такої конструкції фільєрної пластини до температур вище 1300°С и тривала підтримка таких температур у заданому діапазоні відхилень температур найкраще здійснюється при використанні індукційного нагрівання з розташуванням витків індуктора по всій висоті фільєрної пластини. Використовувані для цієї мети індуктори охолоджуються водою (Фіг.2). Експериментальні дослідження фільєрного живильника для безперервного одержання волокна з неорганічного розплаву показали, що в порівнянні з відомим, конструкція живильника, що пропонується, забезпечує підвищення безперервного терміну його роботи в 10-15 разів. Джерела інформації 1 Авторське посвідчення РСР №326142, М. Кл. С03В37/02, 1969. 2. Патент України №50140, МКИ С03В37/08, 37/085, 37/02, 2004p. 81520 4
