Фільєрний живильник

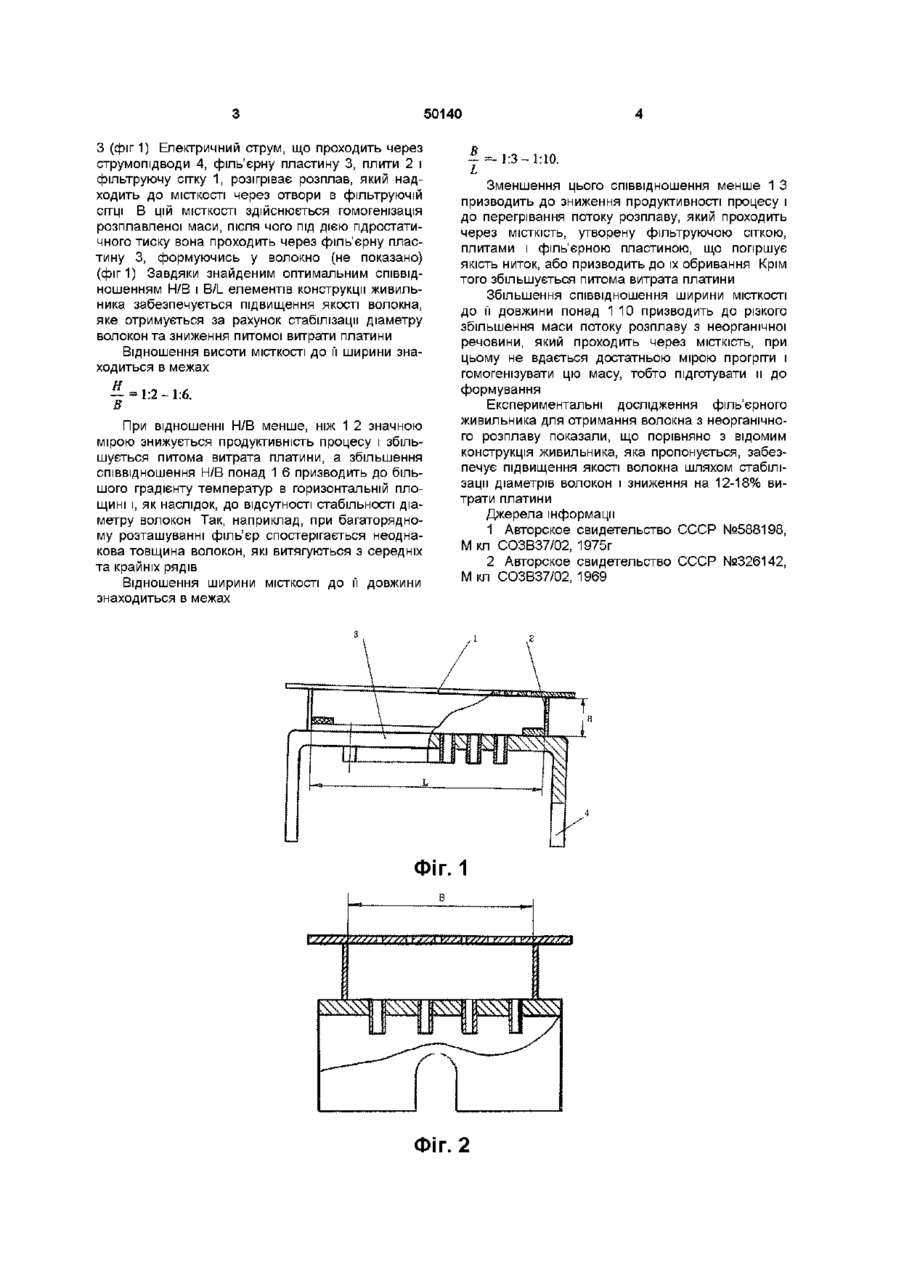

Фільєрний живильник для безперервного отримання волокна з неорганічного розплаву містить фільтруючу сітку з плитами, утворюючими ємність для розплаву, фільєрну пластину і струмопідводи, який відрізняється тим, що відношення висоти ємності до її ширини знаходиться в межах 1 2 1 6, відношення ширини ємності до її довжини - в межах 1 3 - 1 1 0 якості волокна і зниження питомої витрати платини Поставлена задача досягається тим, що в філь'єрному живильнику для безперервного отримання волокна з неорганічного розплаву, що містить в собі фільтруючу сітку з плитами, які утворює МІСТКІСТЬ для розплаву, філь'єрну пластину і струмопідводи, новим є те, що відношення висоти МІСТКОСТІ до її ширини знаходиться в межах 1 2-1 6, а відношення ширини МІСТКОСТІ до її довжини в межах 13-110 На фіг 1 зображено філь'єрний живильник, вигляд спереду, на фіг 2 - вигляд збоку, де Н, L і В висота, довжина і ширина МІСТКОСТІ ДЛЯ розплаву, ВІДПОВІДНО, яка утворена фільтруючою сіткою, філь'єрною пластиною і плитами Філь'єрний живильник для безперервного отримання волокна з неорганічного розплаву складається з фільтруючої сітки 1, плит 2, філь'єрної пластини 3 і струмопідводів 4 (фіг 1,2) Відношення висоти МІСТКОСТІ Н ДО її ширини В знаходиться в межах в а відношення ширини МІСТКОСТІ В до и довжини L - в межах Й D L — 1-я — Ы П Філь'єрний живильник працює таким чином Неорганічний розплав, наприклад, скло або базальт, надходить до фільтруючої сітки 1 і через и отвори потрапляє до МІСТКОСТІ, утвореної фільтруючою сіткою 1, плитами 2 філь'єрною пластиною о ю 50140 3 (фиг 1) Електричний струм, що проходить через струмопідводи 4, філь'єрну пластину 3, плити 2 і фільтруючу сітку 1, розігріває розплав, який надходить до МІСТКОСТІ через отвори в фільтруючій СІТЦІ В цій МІСТКОСТІ здійснюється гомогенізація розплавленої маси, після чого під дією гідростатичного тиску вона проходить через філь'єрну пластину 3, формуючись у волокно (не показано) (фиг 1) Завдяки знайденим оптимальним співвідношенням Н/В і B/L елементів конструкції живильника забезпечується підвищення якості волокна, яке отримується за рахунок стабілізації діаметру волокон та зниження питомої витрати платини Відношення висоти МІСТКОСТІ до її ширини знаходиться в межах В 1:2-1:6. При відношенні Н/В менше, ніж 1 2 значною мірою знижується продуктивність процесу і збільшується питома витрата платини, а збільшення співвідношення Н/В понад 1 6 призводить до більшого градієнту температур в горизонтальній площині і, як наслідок, до відсутності стабільності діаметру волокон Так, наприклад, при багаторядному розташуванні філь'єр спостерігається неоднакова товщина волокон, які витягуються з середніх та крайніх рядів Відношення ширини МІСТКОСТІ до її довжини знаходиться в межах L -1:3-1:10. Зменшення цього співвідношення менше 1 З призводить до зниження продуктивності процесу і до перегрівання потоку розплаву, який проходить через МІСТКІСТЬ, утворену фільтруючою сіткою, плитами і філь'єрною пластиною, що погіршує якість ниток, або призводить до їх обривання Крім того збільшується питома витрата платини Збільшення співвідношення ширини МІСТКОСТІ до її довжини понад 1 10 призводить до різкого збільшення маси потоку розплаву з неорганічної речовини, який проходить через МІСТКІСТЬ, при цьому не вдається достатньою мірою прогріти і гомогенізувати цю масу, тобто підготувати и до формування Експериментальні дослідження філь'єрного живильника для отримання волокна з неорганічного розплаву показали, що порівняно з відомим конструкція живильника, яка пропонується, забезпечує підвищення якості волокна шляхом стабілізації діаметрів волокон і зниження на 12-18% витрати платини Джерела інформації 1 Авторское свидетельство СССР №588198, М кл СОЗВ37/02, 1975г 2 Авторское свидетельство СССР №326142, М кл СОЗВ37/02, 1969 ФІГ. 1 Фіг. 2 50140 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
