Важіль поворотної направляючої лопатки осьового компресора

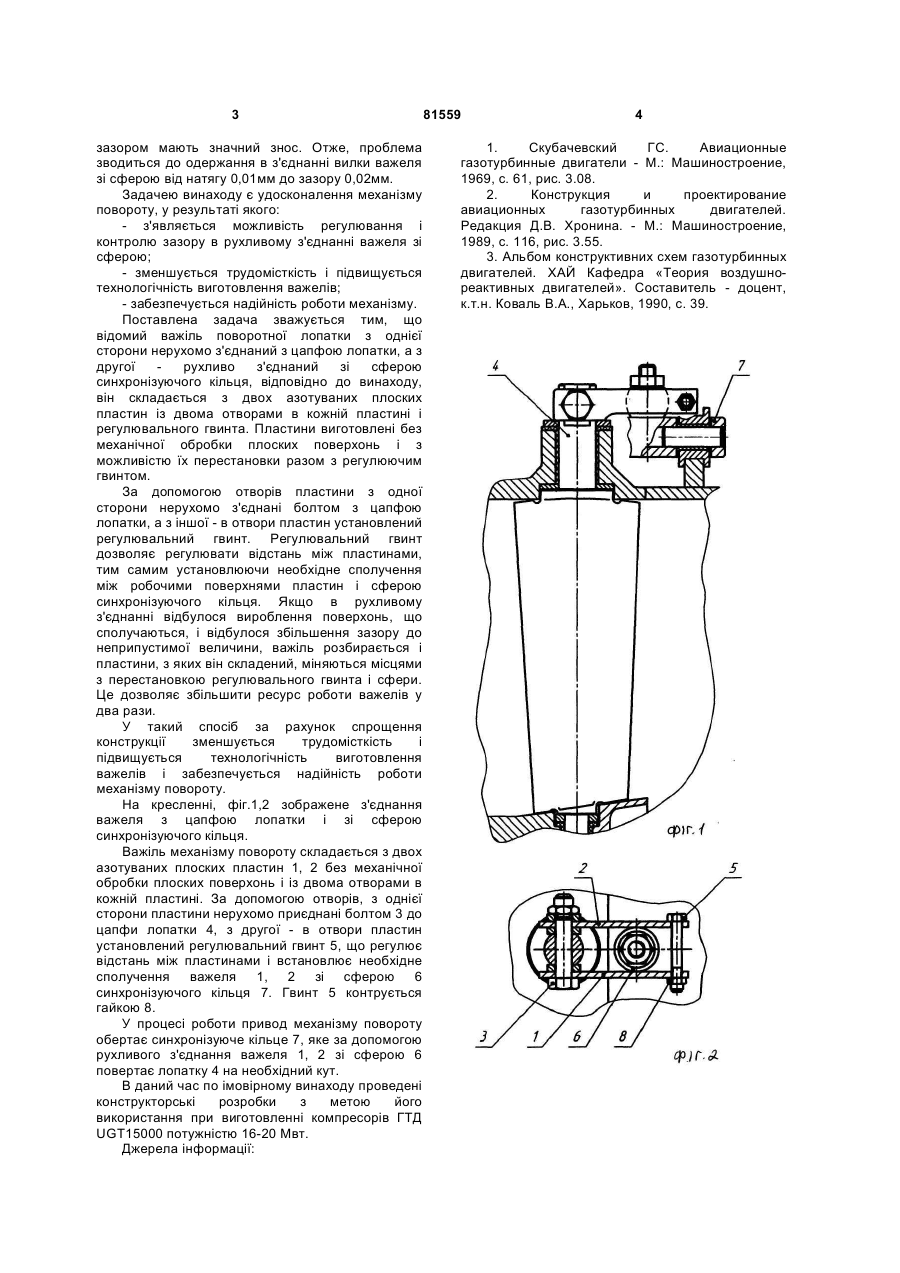

1. Важіль поворотної направляючої лопатки осьового компресора, що нерухомо з'єднаний з цапфою лопатки і рухливо - зі сферою синхронізуючого кільця, який відрізняється тим, що складається з двох азотованих плоских пластин із двома отворами в кожній пластині, в які встановлений регулювальний гвинт. 2. Важіль за п. 1, який відрізняється тим, що пластини виготовлені без механічної обробки плоских поверхонь і з можливістю перестановки разом з регулюючим гвинтом. (19) (21) a200606878 (22) 19.06.2006 (24) 10.01.2008 (72) СПІЦИН ВОЛОДИМИР ЄВГЕНІЙОВИЧ, UA, ЖИРИЦЬКИЙ ОЛЕКСАНДР ОЛЕГОВИЧ, UA, СМИРНОВ СТАНІСЛАВ ІВАНОВИЧ, UA, ЄВДОШИН АНДРІЙ АНАТОЛІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС ГАЗОТУРБОБУДУВАННЯ "ЗОРЯ"-"МАШПРОЕКТ", UA (56) SU, 802559, 3 F01D 9/02, 29/56, 04.02.1981 SU, 453487, F01D 9/02, 15.12.1974 RU, 2251028, 7 F04D 29/56, 27.04.2005 3 зазором мають значний знос. Отже, проблема зводиться до одержання в з'єднанні вилки важеля зі сферою від натягу 0,01мм до зазору 0,02мм. Задачею винаходу є удосконалення механізму повороту, у результаті якого: - з'являється можливість регулювання і контролю зазору в рухливому з'єднанні важеля зі сферою; - зменшується трудомісткість і підвищується технологічність виготовлення важелів; - забезпечується надійність роботи механізму. Поставлена задача зважується тим, що відомий важіль поворотної лопатки з однієї сторони нерухомо з'єднаний з цапфою лопатки, а з другої рухливо з'єднаний зі сферою синхронізуючого кільця, відповідно до винаходу, він складається з двох азотуваних плоских пластин із двома отворами в кожній пластині і регулювального гвинта. Пластини виготовлені без механічної обробки плоских поверхонь і з можливістю їх перестановки разом з регулюючим гвинтом. За допомогою отворів пластини з одної сторони нерухомо з'єднані болтом з цапфою лопатки, а з іншої - в отвори пластин установлений регулювальний гвинт. Регулювальний гвинт дозволяє регулювати відстань між пластинами, тим самим установлюючи необхідне сполучення між робочими поверхнями пластин і сферою синхронізуючого кільця. Якщо в рухливому з'єднанні відбулося вироблення поверхонь, що сполучаються, і відбулося збільшення зазору до неприпустимої величини, важіль розбирається і пластини, з яких він складений, міняються місцями з перестановкою регулювального гвинта і сфери. Це дозволяє збільшити ресурс роботи важелів у два рази. У такий спосіб за рахунок спрощення конструкції зменшується трудомісткість і підвищується технологічність виготовлення важелів і забезпечується надійність роботи механізму повороту. На кресленні, фіг.1,2 зображене з'єднання важеля з цапфою лопатки і зі сферою синхронізуючого кільця. Важіль механізму повороту складається з двох азотуваних плоских пластин 1, 2 без механічної обробки плоских поверхонь і із двома отворами в кожній пластині. За допомогою отворів, з однієї сторони пластини нерухомо приєднані болтом 3 до цапфи лопатки 4, з другої - в отвори пластин установлений регулювальний гвинт 5, що регулює відстань між пластинами і встановлює необхідне сполучення важеля 1, 2 зі сферою 6 синхронізуючого кільця 7. Гвинт 5 контрується гайкою 8. У процесі роботи привод механізму повороту обертає синхронізуюче кільце 7, яке за допомогою рухливого з'єднання важеля 1, 2 зі сферою 6 повертає лопатку 4 на необхідний кут. В даний час по імовірному винаходу проведені конструкторські розробки з метою його використання при виготовленні компресорів ГТД UGT15000 потужністю 16-20 Мвт. Джерела інформації: 81559 4 1. Скубачевский ГС. Авиационные газотурбинные двигатели - М.: Машиностроение, 1969, с. 61, рис. 3.08. 2. Конструкция и проектирование авиационных газотурбинных двигателей. Редакция Д.В. Хронина. - М.: Машиностроение, 1989, с. 116, рис. 3.55. 3. Альбом конструктивних схем газотурбинных двигателей. ХАЙ Кафедра «Теория воздушнореактивных двигателей». Составитель - доцент, к.т.н. Коваль В.А., Харьков, 1990, с. 39.
