F04D 29/32 — з осьовим потоком

Номер патенту: 101570

Опубліковано: 25.09.2015

Автори: Астахова Аліна Олегівна, Гейко Сергій Петрович

МПК: F04D 29/34, F04D 29/32

Мітки: осьового, колесо, робоче, вентилятора

Формула / Реферат:

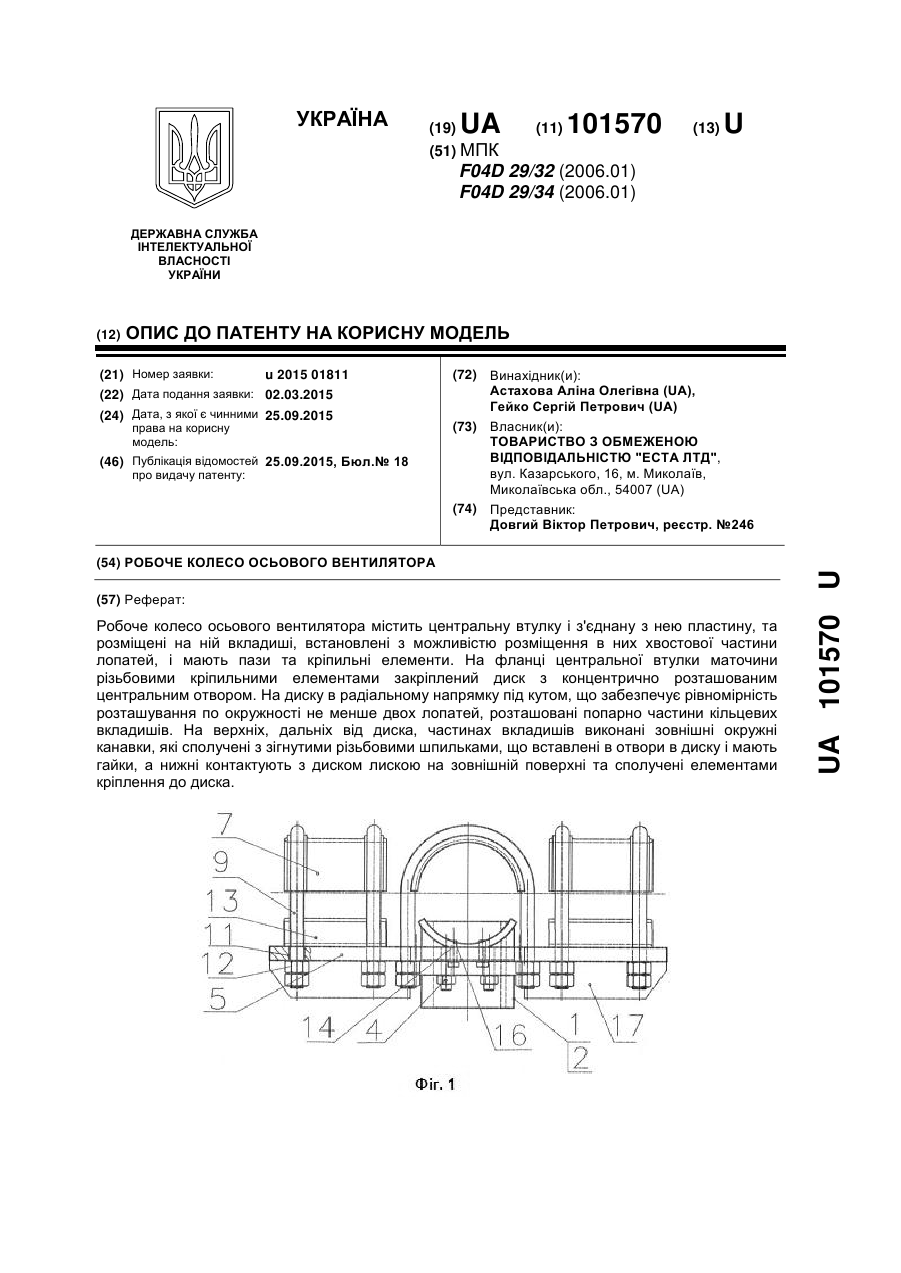

1. Робоче колесо осьового вентилятора, що містить центральну втулку і з'єднану з нею пластину та розміщені на ній вкладиші, встановлені з можливістю розміщення в них хвостової частини лопатей і мають пази та кріпильні елементи, яке відрізняється тим, що на фланці центральної втулки маточини різьбовими кріпильними елементами закріплений диск з концентрично розташованим центральним отвором, на диску в радіальному напрямку під кутом, що...

Номер патенту: 65457

Опубліковано: 12.12.2011

Автори: Рєзников Дмитро Володимирович, Мальцев Володимир Васильйович, Сенніков Віталій Федорович, Суханов Володимир Іванович

МПК: F04D 29/32

Мітки: осьового, колесо, робоче, вентилятора

Формула / Реферат:

Робоче колесо осьового вентилятора, що містить втулку і рівномірно розміщені на ній поворотні підстави, на кожній з яких консольно закріплені під кутом одна до одної дві листові профільовані лопатки, при цьому друга по напрямку обертання колеса лопатка кожної підстави має менші, ніж у першої, довжину хорди і кривизну середньої лінії, а обидві лопатки жорстко пов'язані між собою не менш ніж двома перемичками, яке відрізняється тим, що, з...

Номер патенту: 32684

Опубліковано: 26.05.2008

Автори: Бондар Григорій Васильович, Псарас Геннадій Генадійович, Бондар Александр Вадимович

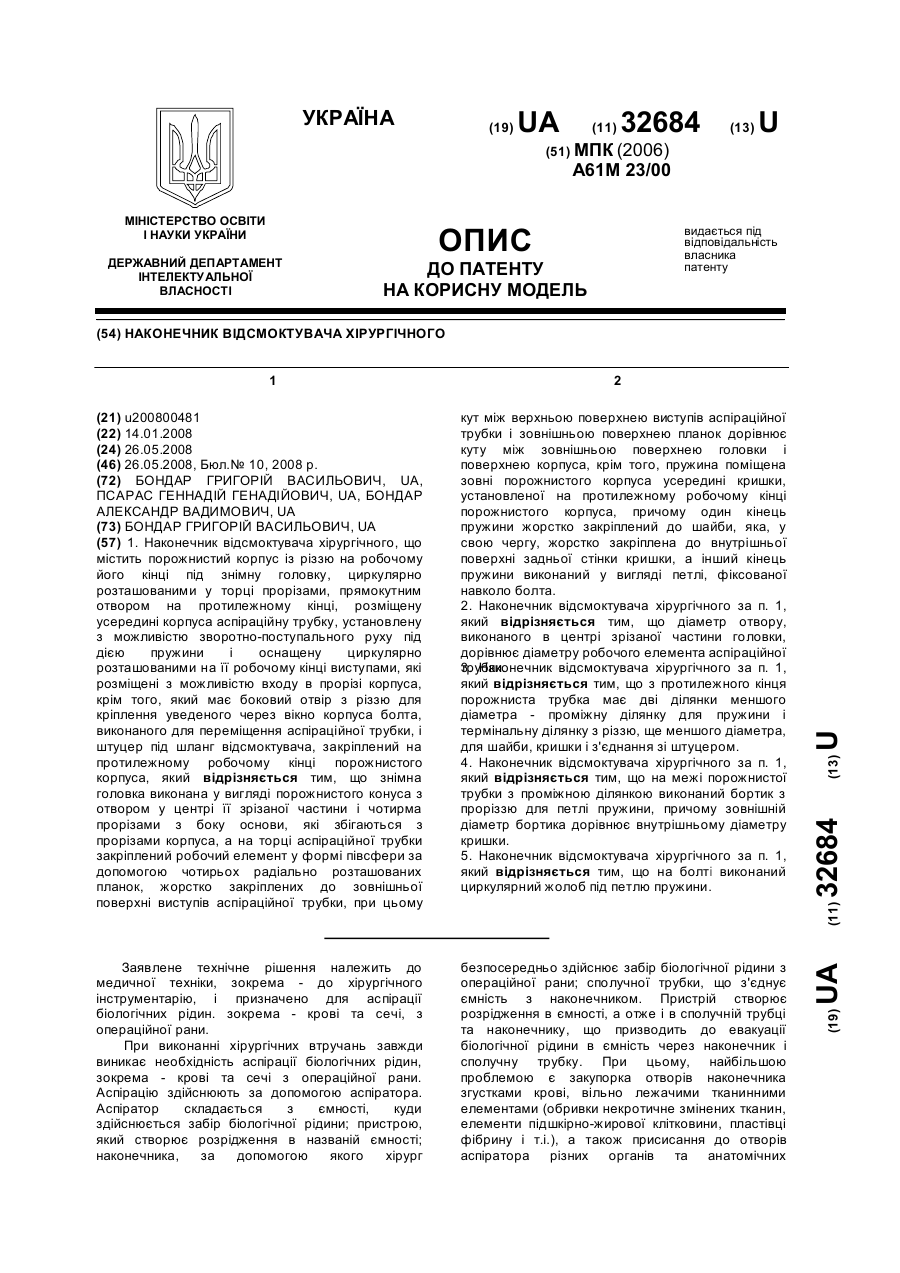

МПК: A61M 23/00, B21K 3/00, F04D 29/30 ...

Мітки: хірургічного, наконечник, відсмоктувача

Формула / Реферат:

1. Наконечник відсмоктувача хірургічного, що містить порожнистий корпус із різзю на робочому його кінці під знімну головку, циркулярно розташованими у торці прорізами, прямокутним отвором на протилежному кінці, розміщену усередині корпуса аспіраційну трубку, установлену з можливістю зворотно-поступального руху під дією пружини і оснащену циркулярно розташованими на її робочому кінці виступами, які розміщені з можливістю входу в прорізі...

Номер патенту: 81525

Опубліковано: 10.01.2008

Автори: Лисенко Валентин Микитович, Спіцин Володимир Євгенійович, Горячек Олександр Васильович

МПК: F04D 29/32

Мітки: складання, компресора, багатоступінчастого, спосіб, осьового, ротор

Формула / Реферат:

1. Ротор багатоступінчастого осьового компресора, що містить з'єднання барабана з конусною цапфою через один з дисків барабана, проміжні роторні кільця, що утворюють проточну частину, диск розвантажувальної порожнини з гребінцями лабіринтного ущільнення, який відрізняється тим, що конусна цапфа, виконана єдиним цілим з диском останнього ступеня і поясом гребінців лабіринтного ущільнення, з'єднана з барабаном за допомогою вилчастого штифтового...

Номер патенту: 24470

Опубліковано: 10.07.2007

Автори: Ангеловский Анатолій Іванович, Стешенко Владлен Александрович, Толошная Олена Вікторівна

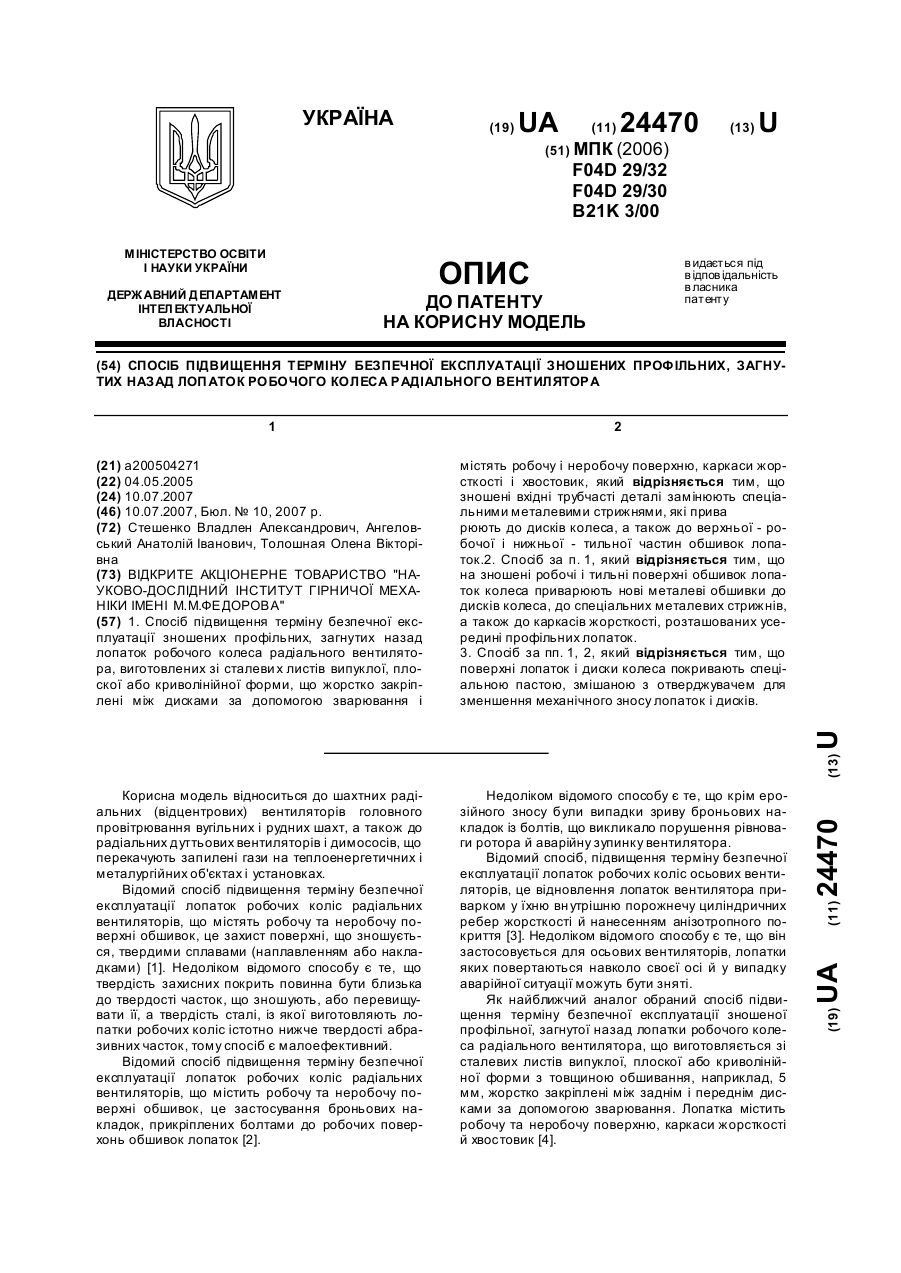

МПК: F04D 29/30, F04D 29/32, B21K 3/00 ...

Мітки: експлуатації, радіального, зношених, профільних, колеса, терміну, загнутих, спосіб, вентилятора, робочого, підвищення, лопаток, безпечної

Формула / Реферат:

1. Спосіб підвищення терміну безпечної експлуатації зношених профільних, загнутих назад лопаток робочого колеса радіального вентилятора, виготовлених зі сталевих листів випуклої, плоскої або криволінійної форми, що жорстко закріплені між дисками за допомогою зварювання і містять робочу і неробочу поверхню, каркаси жорсткості і хвостовик, який відрізняється тим, що зношені вхідні трубчасті деталі замінюють спеціальними металевими стрижнями,...

Номер патенту: 20649

Опубліковано: 15.02.2007

Автори: Іванов Сергій Костянтинович, Мавродій Сергій Вячеславович

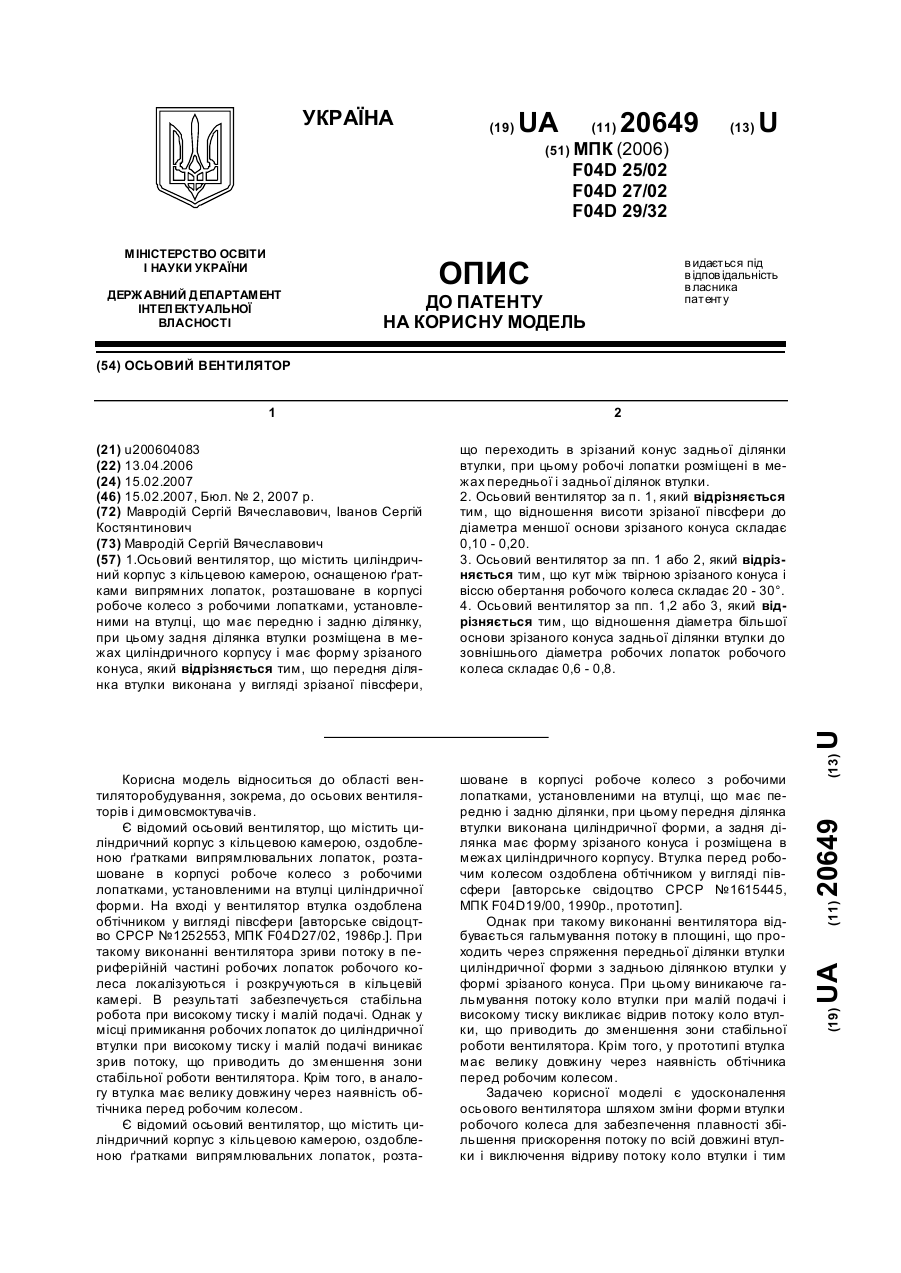

МПК: F04D 25/02, F04D 27/02, F04D 29/32 ...

Мітки: вентилятор, осьовий

Формула / Реферат:

1.Осьовий вентилятор, що містить циліндричний корпус з кільцевою камерою, оснащеною ґратками випрямних лопаток, розташоване в корпусі робоче колесо з робочими лопатками, установленими на втулці, що має передню і задню ділянку, при цьому задня ділянка втулки розміщена в межах циліндричного корпусу і має форму зрізаного конуса, який відрізняється тим, що передня ділянка втулки виконана у вигляді зрізаної півсфери, що переходить в зрізаний конус...

Номер патенту: 62767

Опубліковано: 15.12.2003

Автори: Алієв Натікбек Алієвич, Манець Іван Григорович

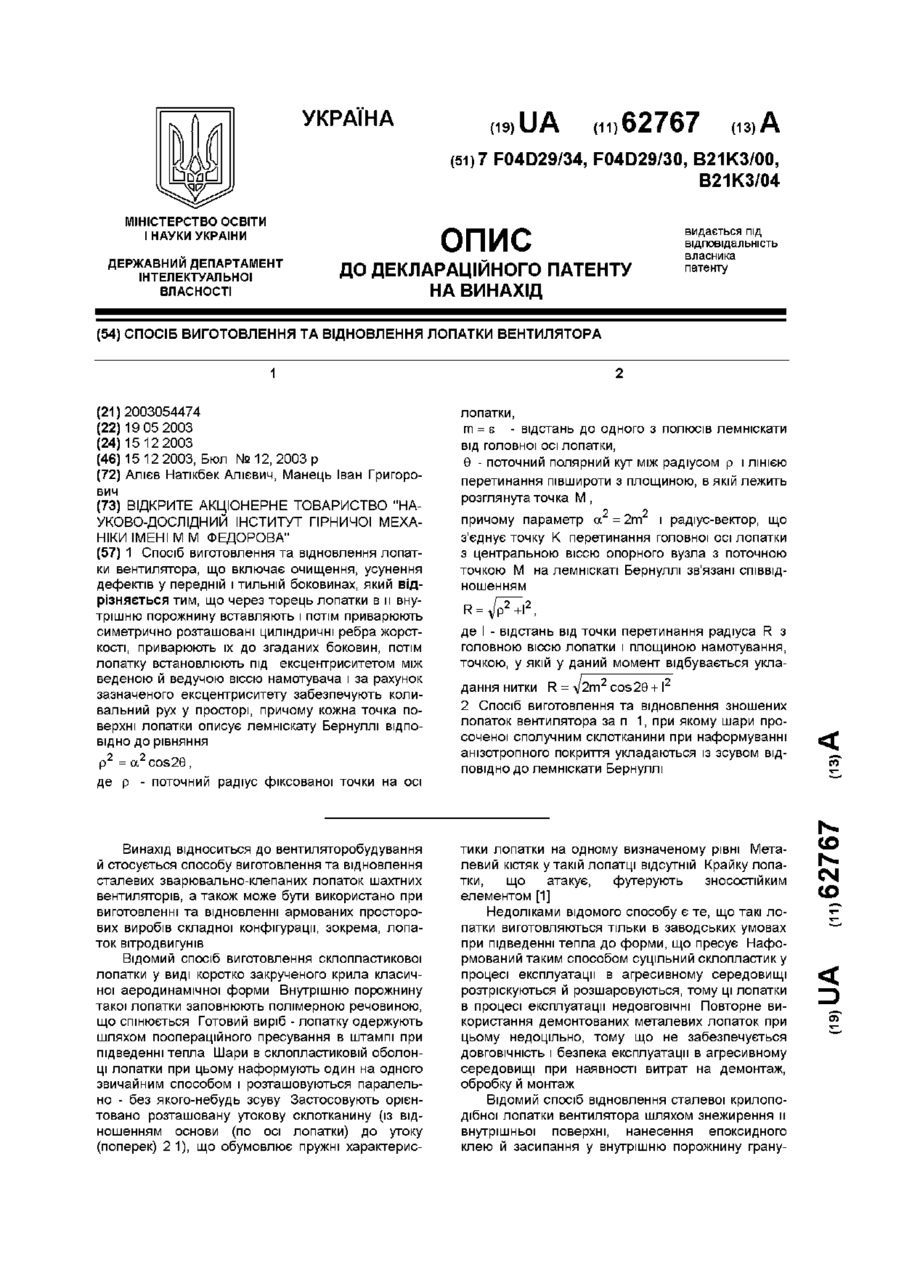

МПК: F04D 29/32, F04D 29/30, B21K 3/00 ...

Мітки: виготовлення, відновлення, лопатки, вентилятора, спосіб

Формула / Реферат:

1. Спосіб виготовлення та відновлення лопатки вентилятора, що включає очищення, усунення дефектів у передній і тильній боковинах, який відрізняється тим, що через торець лопатки в її внутрішню порожнину вставляють і потім приварюють симетрично розташовані циліндричні ребра жорсткості, приварюють їх до згаданих боковин, потім лопатку встановлюють під  ексцентриситетом між веденою й ведучою віссю намотувача і за рахунок зазначеного...

Номер патенту: 55370

Опубліковано: 15.04.2003

Автори: Олефіренко Анатолій Іванович, Олефіренко Ольга Іванівна

МПК: F04D 29/18, F04D 29/30, F04D 17/00 ...

Мітки: конфузорів, спосіб, кільцевих, дифузорів, регулюючих, зворотних, лопаток, пристрій, напрямних, апаратів, повороту, пристроїв, здійснення

Формула / Реферат:

1. Способ поворота лопаток устройства, согласно которого вырабатывают импульс, соответствующий изменению регулируемого параметра, при помощи регулятора, изменяют положение лопаток направляющего аппарата при помощи регулирующего органа, отличающийся тем, что вращают направляющий аппарат с регулирующим органом с переменной частотой при помощи привода.2. Устройство поворота лопаток, содержащее осевые поворотные аппараты и закрепленное в...

Номер патенту: 1171

Опубліковано: 15.03.2002

Автори: Сенніков Віталій Федорович, Хоружий Олександр Миколайович, Косарєв Василь Васильович

МПК: F04D 29/32

Мітки: осьового, робоче, колесо, вентилятора

Формула / Реферат:

Робоче колесо осьового вентилятора, яке складається з втулки, в ободі якої виконані наскрізні отвори, і поворотних лопаток, в кожній з яких циліндрична цапфа хвостовика проходить через отвір обода і закріплена на ньому за допомогою розрізного вкладиша, що входить у кільцевий паз цапфи, яке відрізняється тим, що розрізний вкладиш виконаний з конічною поверхнею, що при роботі вентилятора знаходиться в контакті з конічною поверхнею бобишки,...

Номер патенту: 43461

Опубліковано: 17.12.2001

Автори: Сенніков Віталій Федорович, Васильєв Юрій Валерійович, Косарєв Василь Васильович, Хоружий Олександр Миколайович, Ковалевська Вікторія Іонівна

МПК: F04D 29/32

Мітки: вентилятора, колесо, осьового, робоче

Формула / Реферат:

1. Робоче колесо осьового вентилятора, що складається з циліндричної, конічної або циліндроконічної втулки, на периферії якої розташовані закріплені нерухомо або поворотні лопатки, яке відрізняється тим. що профіль лопатки виконано з гнучкого матеріалу, модуль зсуву якого знаходиться в межах від 40 до 300 кг/см2, та має постійну товщину по радіусах.2. Робоче колесо за п. 1, яке відрізняється тим, що гнучка частина лопатки закріплена на...

Номер патенту: 35598

Опубліковано: 16.04.2001

Автори: Молін Ян, Гренфорс Сьорен

МПК: F01D 5/00, F04D 29/32

Мітки: вентилятора, маточиною, вузол, лопатей, з'єднання

Формула / Реферат:

1. Узел соединения лопастей вентилятора со ступицей, содержащий посадочное место в ступице и монтажную часть на лопасти, отличающийся тем, что монтажная часть на лопасти содержит стержень и выступ, выполненный на конце стержня с частично сферической контактной поверхностью, обращенной к ребру лопасти, а посадочное место ступицы имеет закраину с частично цилиндрической контактной поверхностью. обращенной в радиальном направлении к центру...

Номер патенту: 29375

Опубліковано: 15.11.2000

Автор: Гордішон Ален

МПК: F04D 29/26, F04D 29/28, F04D 29/32 ...

Мітки: пристрій, вентилятора, крильчатки, монтажу, валу

Текст:

...посажена на ведущий вал дви гателя 9. Из сравнения фиг.1 и 2 видно, насколько больше места занимает сборка по фиг.1 с валом вентилято ра, развязанным от вала двигателя и установленным в отдельных подшипниках, чем сборка по фиг. 2. На фиг.З изображен один из вариантов реализации устройства по данному изобретению, установленный в сборку по фиг. 2 для защи ты вентилятора от пульсации вращающе го момента приводного дви гателя за счет...

Номер патенту: 26411

Опубліковано: 30.08.1999

Автор: Омеляненко Юрій Петрович

МПК: F04D 29/18, F04D 29/32, F04D 3/00 ...

Мітки: лопатевої, робочий, орган, машини

Формула / Реферат:

1. Рабочий орган лопастной машины, содержащий пустотелый корпус, внутренняя поверхность которого выполнена осесимметричной, с противоположных сторон корпус имеет входное и выходное отверстия, а внутри корпуса соосно ему размещен вал с радиальными лопастями, которые установлены на нем по винтовой линии, причем входная сторона каждой лопасти расположена к входному отверстию корпуса ближе выходной стороны предыдущей лопасти, а выходная сторона...

Номер патенту: 18796

Опубліковано: 25.12.1997

Автори: Шадир Дмитрій Валентинович, Шадир Валентин Дмитрович

МПК: F04D 19/00, F04D 29/32

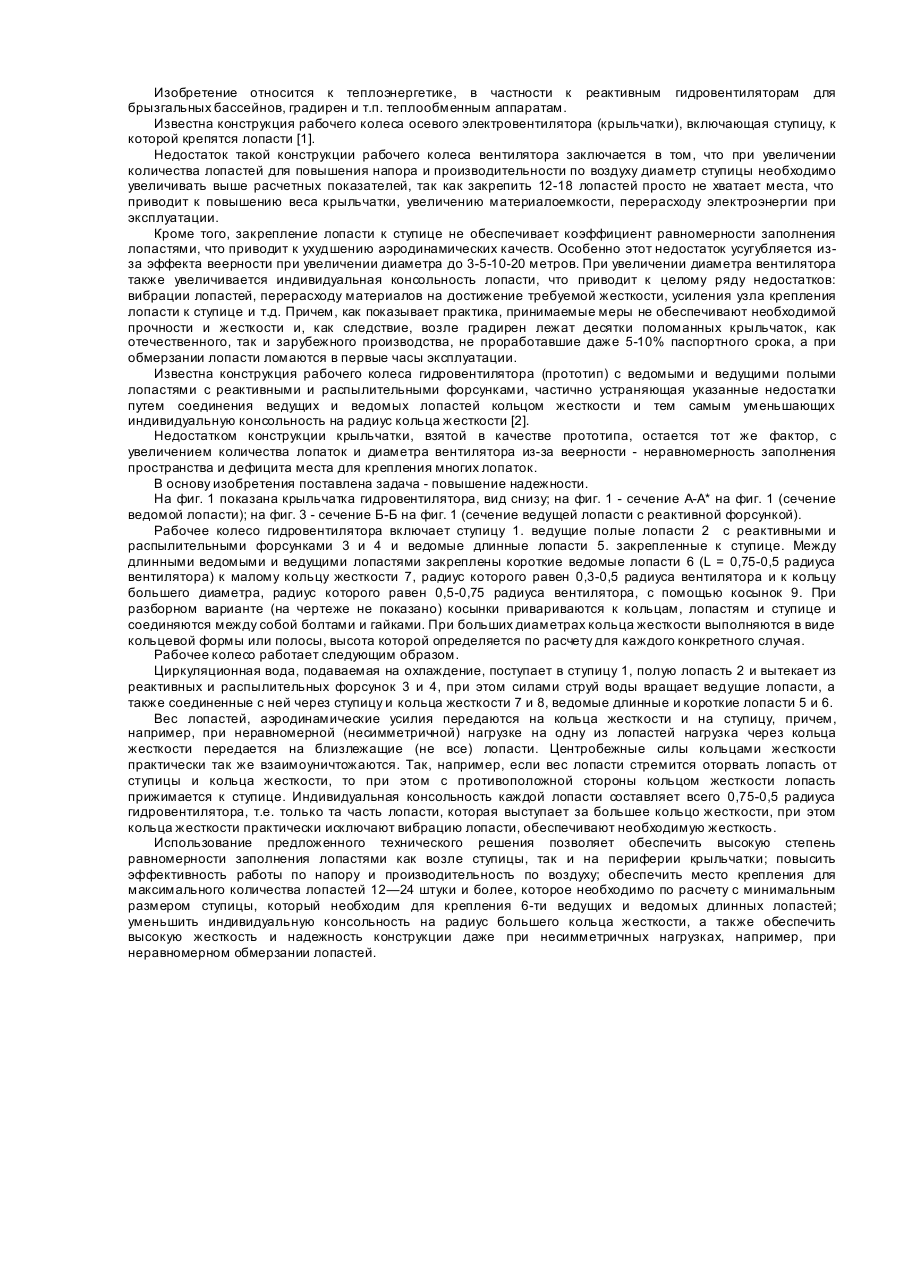

Мітки: колесо, робоче, гідровентилятора

Формула / Реферат:

1. Рабочее колесо гидровентилятора, содержащее установленные на ступице полые лопасти с закрепленными на них реактивными форсунками, сообщенными через полости с источником высокого давления воды, отличающееся тем, что колесо дополнительно снабжено короткими лопастями и двумя кольцами жесткости различного диаметра, при этом короткие лопасти расположены между полыми лопастями, а кольца жесткости концентрично закреплены на лопастях, причем...

Номер патенту: 16645

Опубліковано: 29.08.1997

Автори: Морозов Олександр Олексійович, Москаленко Микола Іванович, Слюсарєв Юрій Євгенійович

МПК: F01D 5/02, F04D 29/32

Мітки: ротор, осьової, багатоступінчатої, турбомашині

Формула / Реферат:

Ротор многоступенчатой турбомашины, со­держащий диски с кольцевыми буртами, каждый из которых имеет цилиндрическую и торцевую по­садочные поверхности и радиальные отверстия с ус­тановленными в них фиксаторами окружного пере­мещения и расположенные между дисками простав-ки, контактирующие с посадочными поверхностями буртов, отличающийся тем, что, с целью повышения надежности, каждый бурт имеет ступенчато сопря­женные между собой участки...

Номер патенту: 16650

Опубліковано: 29.08.1997

Автори: Морозов Олег Олексійович, Однокоз Володимир Петрович

МПК: F04D 29/32

Мітки: пристрій, кріплення, двигуна, обтічника, колеса, вентилятора, робочого, газотурбінного

Формула / Реферат:

Устройство для крепления обтекателя к рабо­чему колесу вентилятора газотурбинного двигате­ля, содержащее внутренний фланец обтекателя и сьемный фланец с кольцевым буртом, закрепленный на рабочем колесе, причем во фланцах выполнены отверстия, в которых установлены с возможностью ограниченного осевого перемещения болты с голов­ками, размещенными в кольцевой полости, образо­ванной внутренним фланцем и кольцевым буртом, отличающееся тем, что, с...

Номер патенту: 12763

Опубліковано: 28.02.1997

Автори: Сенніков Віталій Федорович, Курбатова Любов Володимирівна

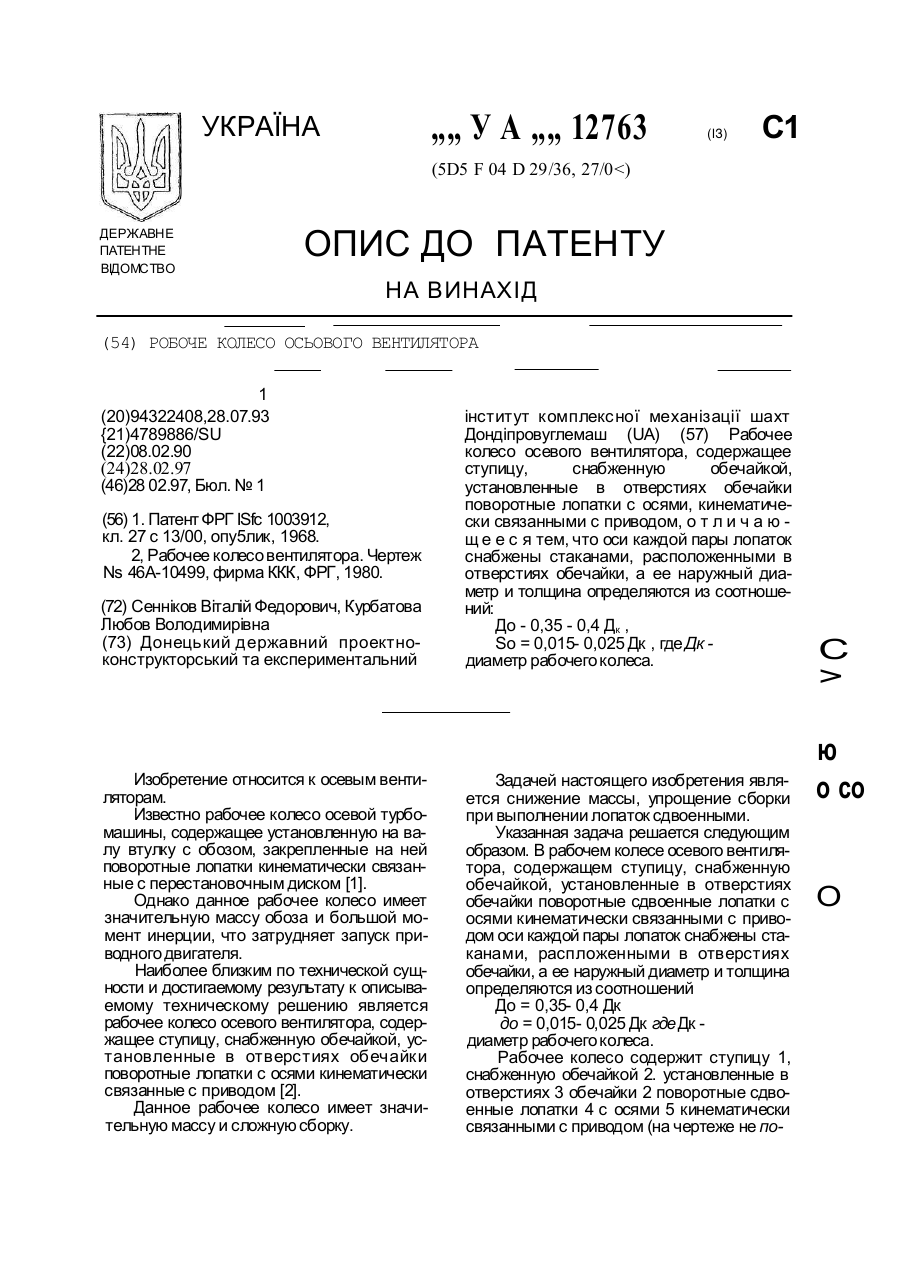

МПК: F04D 27/00, F04D 29/32

Мітки: вентилятора, колесо, робоче, осьового

Текст:

...содержит ступицу 1, снабженную обечайкой 2. установленные в отверстиях 3 обечайки 2 поворотные сдвоенные лопатки 4 с осями 5 кинематически связанными с приводом (на чертеже не по С > ю о со О 12763 казан) Хвостовик 6 каждой пары лопаток 4 шарниром 7 соединен с осью 5, снабженной радиальным и упорным подшипниками 8 и 9 соответственно Ось 5 снабжена стаканами 10, расположенными в отверстиях 3 обечайки 2, причем наружный диаметр До и...

Номер патенту: 12833

Опубліковано: 28.02.1997

Автор: Федюшкін Анатолій Михайлович

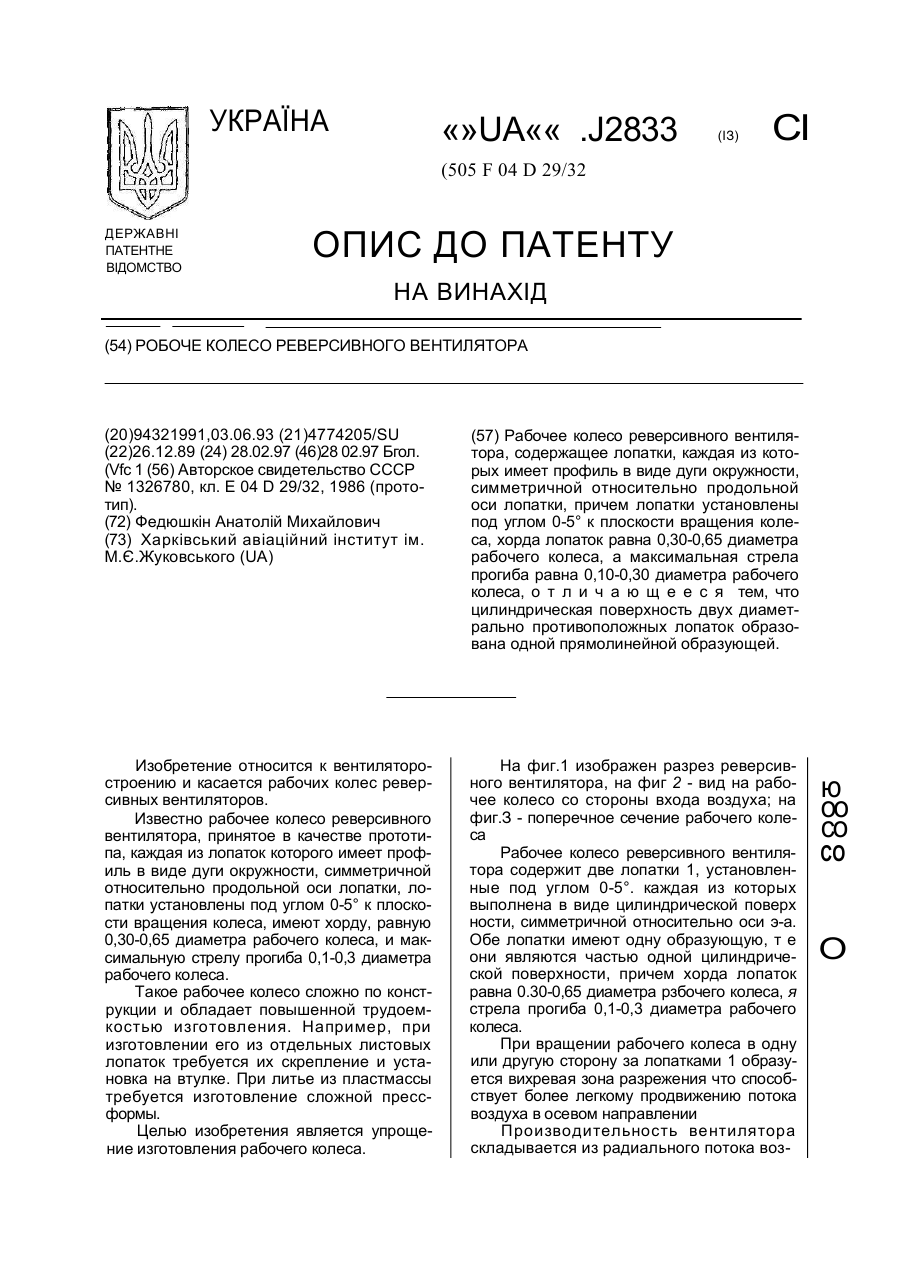

МПК: F04D 29/32

Мітки: реверсивного, колесо, робоче, вентилятора

Формула / Реферат:

(57) Рабочее колесо реверсивного вентилятора, содержащее лопатки, каждая из которых имеет профиль в виде дуги окружности, симметричной относительно продольной оси лопатки, причем лопатки установлены под углом 0-5° к плоскости вращения колеса, хорда лопаток равна 0,30-0,65 диаметра рабочего колеса, а максимальная стрела прогиба равна 0,10-0,30 диаметра рабочего колеса, отличающееся тем, что цилиндрическая поверхность двух диаметрально...

Номер патенту: 5500

Опубліковано: 28.12.1994

Автори: Клепаков Іван Васильович, Іванов Валентин Вікторович, Сенніков Віталій Федорович

МПК: F04D 29/32, F04D 27/00

Мітки: вентилятора, лопаток, механізм, осьового, повороту

Формула / Реферат:

Механизм поворота лопаток осевого вентилятора, содержащий привод, кинематически связанный при помощи упорного подшипника с корпусом ползуна, установленного на валу вентилятора с перестановочным диском, кинематически связанным с хвостовиками лопаток, отличающийся тем, что кинематическая связь между приводом и перестановочным диском снабжена рейкой с фиксатором, закрепленной на корпусе подшипника, и взаимодействующей с ней шестерней,...

Номер патенту: 1331

Опубліковано: 25.03.1994

Автори: Фіщук Олександр Вікторович, Фрішман Михайло Ісаакович, Гордієнко Юрій Анатолійович

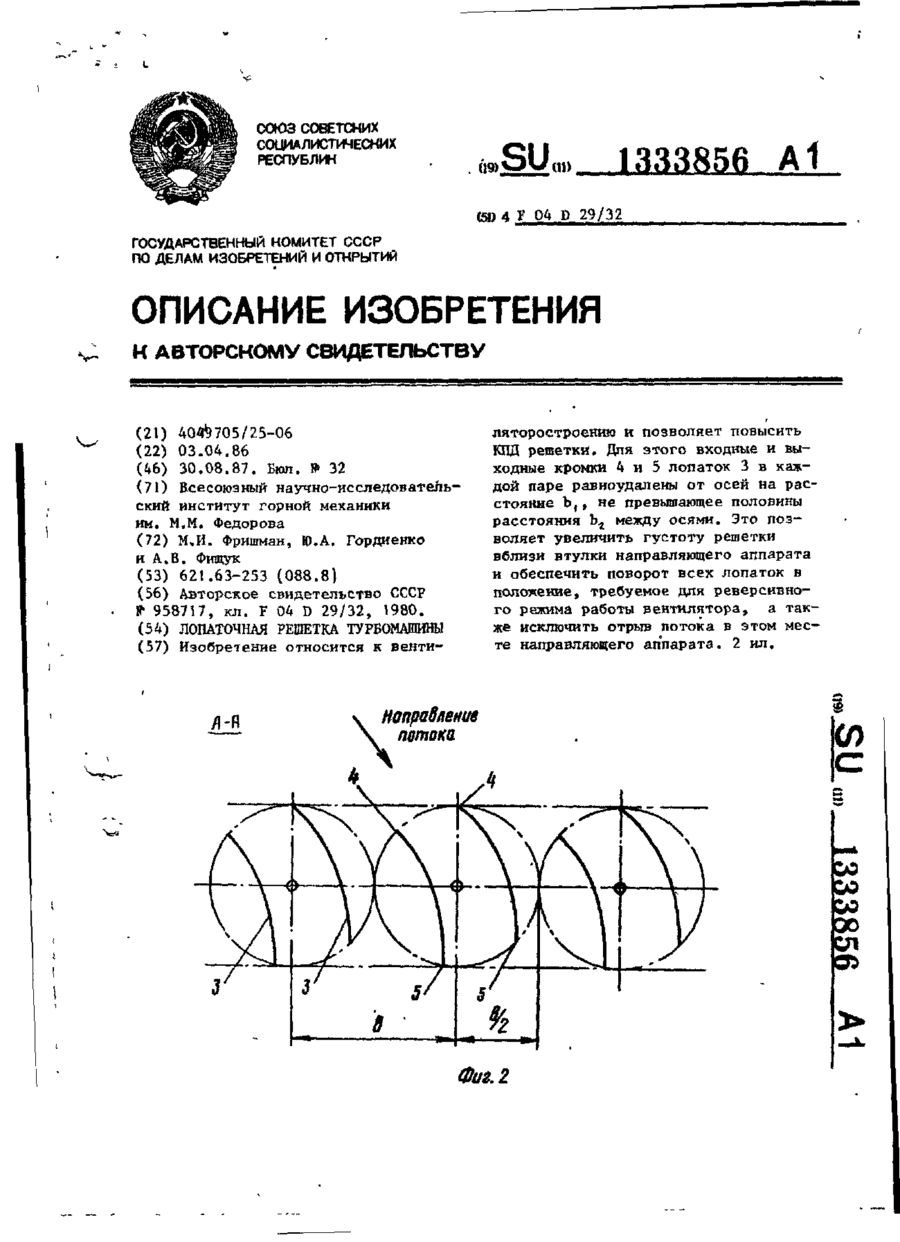

МПК: F04D 29/32

Мітки: лопаточна, турбомашині, решітка

Формула / Реферат:

Лопаточная решетка трубомашины преиму­щественно направляющего аппарата, содержащая установленные на осях поворотные основания, на которых закреплена, по крайней мере, пара лопа­ток, отличающаяся тем, что, с целью повышения КПД лопаточной решетки, входные и выходные кромки лопаток в каждой паре равноудалены от осей на расстояние, не превышающее половины расстояния между осями.

Номер патенту: 390

Опубліковано: 30.04.1993

Автори: Клепаков Іван Васильович, Гордієнко Юрій Анатолійович, Руденко Валерій Аркадійович

МПК: F04D 29/32

Мітки: вентилятора, осьового, робоче, колесо

Формула / Реферат:

Формула изобретенияРабочее колесо осевого вентилятора, содержащее втулку и равномерно размещенные на ней поворотные основания, на каждом из которых консольно закреплены под углом друг к другу две профилированные лопатки, отличающееся тем, что, с целью повышения КПД и напора вентилятора, вторая по направлению вращения колеса лопатка каждого основания имеет меньшие, чем у первой, длину хорды и кривизну средней линии профиля.
