Ротор електричної машини

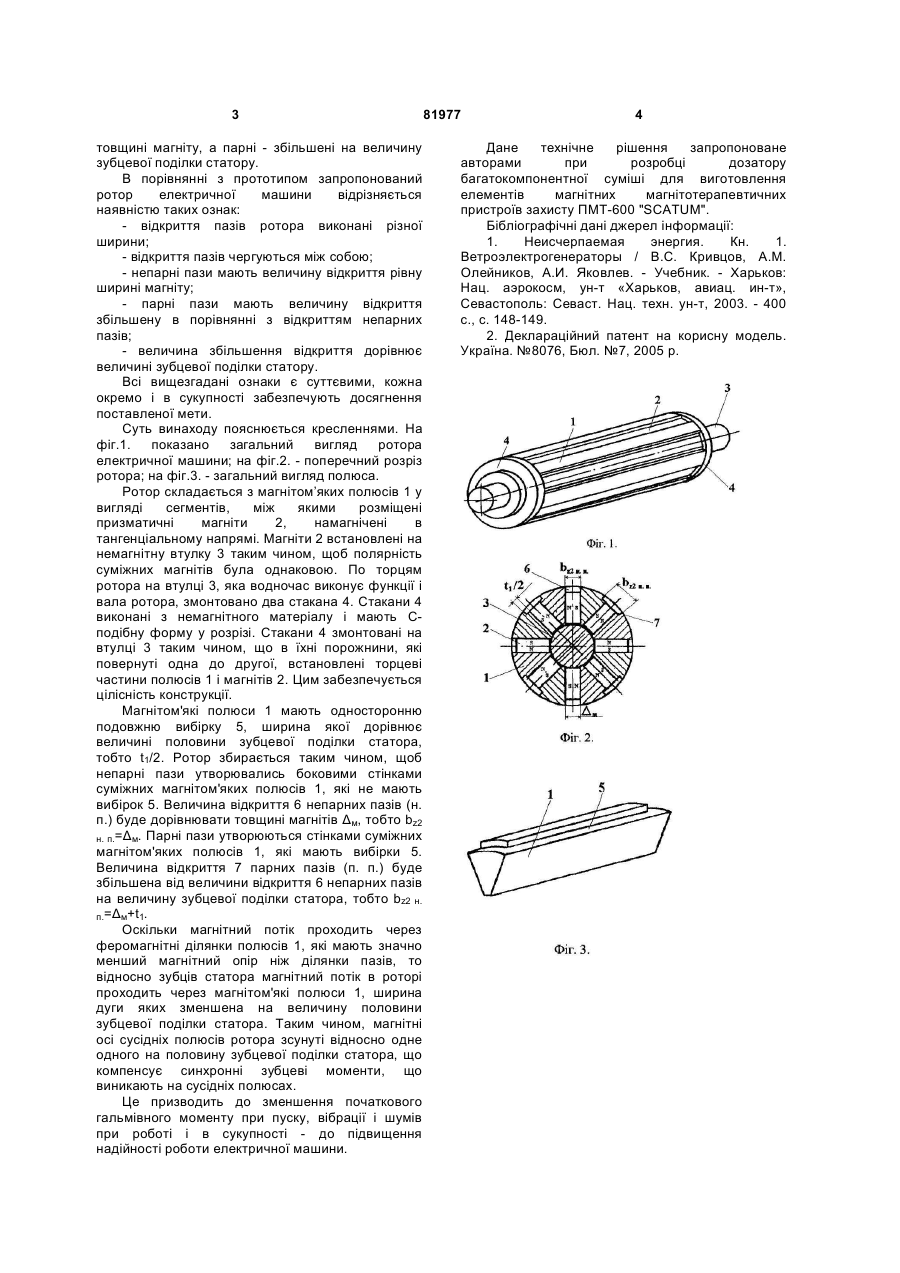

Ротор електричної машини, що має магнітом'які полюси, призматичні магніти, встановлені в пази, немагнітну внутрішню втулку, елементи кріплення полюсів і магнітів, які виконані у вигляді двох С-подібних у розрізі немагнітних стаканів, який відрізняється тим, що магнітом'які полюси мають односторонню по довжині вибірку, а відкриття пазів, в яких встановлені призматичні магніти, мають ширину, яка почергово дорівнює товщині магніту та товщині магніту, збільшеній на величину, що дорівнює подвійній ширині вибірки. (19) (21) a200603984 (22) 10.04.2006 (24) 25.02.2008 (72) ОРЛОВ ІГОР ІВАНОВИЧ, UA, ШУЛЯК ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, UA, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНТЕР-МЕД-ПРОМ", UA (56) UA 8076, H02K1/27, H02K21/14, 15.07.2005 DE 2062486, H02K23/02, 06.07.1972 SU 608239, H02K21/14, 27.04.1978 SU 1098070, H02K1/06, 21/08, 15.06.1984 3 товщині магніту, а парні - збільшені на величину зубцевої поділки статору. В порівнянні з прототипом запропонований ротор електричної машини відрізняється наявністю таких ознак: - відкриття пазів ротора виконані різної ширини; - відкриття пазів чергуються між собою; - непарні пази мають величину відкриття рівну ширині магніту; - парні пази мають величину відкриття збільшену в порівнянні з відкриттям непарних пазів; - величина збільшення відкриття дорівнює величині зубцевої поділки статору. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На фіг.1. показано загальний вигляд ротора електричної машини; на фіг.2. - поперечний розріз ротора; на фіг.3. - загальний вигляд полюса. Ротор складається з магнітом’яких полюсів 1 у вигляді сегментів, між якими розміщені призматичні магніти 2, намагнічені в тангенціальному напрямі. Магніти 2 встановлені на немагнітну втулку 3 таким чином, щоб полярність суміжних магнітів була однаковою. По торцям ротора на втулці 3, яка водночас виконує функції і вала ротора, змонтовано два стакана 4. Стакани 4 виконані з немагнітного матеріалу і мають Сподібну форму у розрізі. Стакани 4 змонтовані на втулці 3 таким чином, що в їхні порожнини, які повернуті одна до другої, встановлені торцеві частини полюсів 1 і магнітів 2. Цим забезпечується цілісність конструкції. Магнітом'які полюси 1 мають односторонню подовжню вибірку 5, ширина якої дорівнює величині половини зубцевої поділки статора, тобто t1/2. Ротор збирається таким чином, щоб непарні пази утворювались боковими стінками суміжних магнітом'яких полюсів 1, які не мають вибірок 5. Величина відкриття 6 непарних пазів (н. п.) буде дорівнювати товщині магнітів Δм, тобто bz2 н. п.=Δм. Парні пази утворюються стінками суміжних магнітом'яких полюсів 1, які мають вибірки 5. Величина відкриття 7 парних пазів (п. п.) буде збільшена від величини відкриття 6 непарних пазів на величину зубцевої поділки статора, тобто bz2 н. п.=Δм+t1. Оскільки магнітний потік проходить через феромагнітні ділянки полюсів 1, які мають значно менший магнітний опір ніж ділянки пазів, то відносно зубців статора магнітний потік в роторі проходить через магнітом'які полюси 1, ширина дуги яких зменшена на величину половини зубцевої поділки статора. Таким чином, магнітні осі сусідніх полюсів ротора зсунуті відносно одне одного на половину зубцевої поділки статора, що компенсує синхронні зубцеві моменти, що виникають на сусідніх полюсах. Це призводить до зменшення початкового гальмівного моменту при пуску, вібрації і шумів при роботі і в сукупності - до підвищення надійності роботи електричної машини. 81977 4 Дане технічне рішення запропоноване авторами при розробці дозатору багатокомпонентної суміші для виготовлення елементів магнітних магнітотерапевтичних пристроїв захисту ПМТ-600 "SCATUM". Бібліографічні дані джерел інформації: 1. Неисчерпаемая энергия. Кн. 1. Ветроэлектрогенераторы / B.C. Кривцов, А.М. Олейников, А.И. Яковлев. - Учебник. - Харьков: Нац. аэрокосм, ун-т «Харьков, авиац. ин-т», Севастополь: Севаст. Нац. техн. ун-т, 2003. - 400 с., с. 148-149. 2. Деклараційний патент на корисну модель. Україна. №8076, Бюл. №7, 2005 p.
