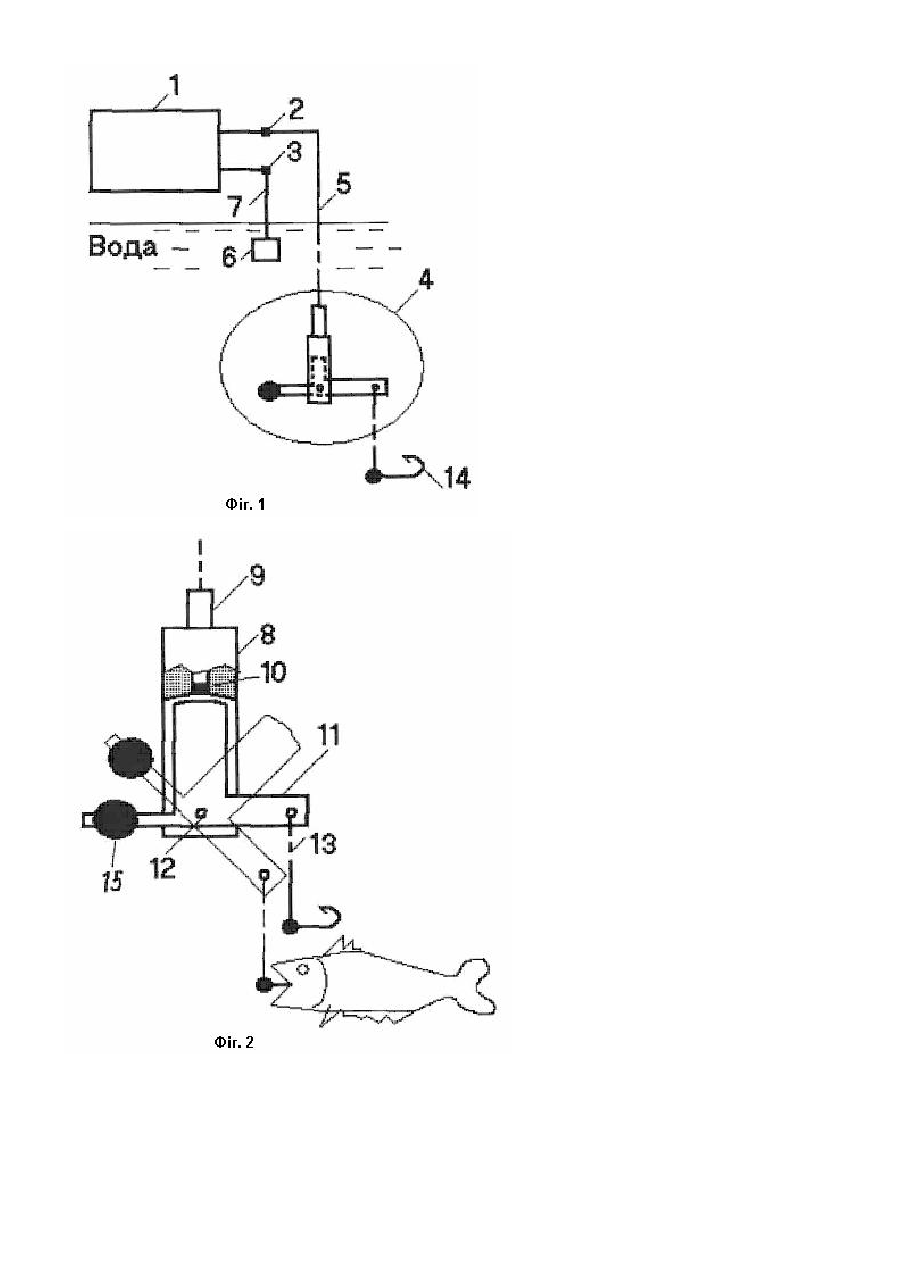

Снасть з електричним датчиком клювання риби

Пропонуючий винахід відноситься до аматорської та спортивної риболовлі, зокрема до речей вудіння риби. Відома снасть вудіння риби яка описана в літературі, наприклад, "Вудіння риби на мормишку" Я. Кисельов, видавництво "Фізкультура і спорт" 1974, Москва, С. 6, 9, 17, 26, 55, 61,снасть, що містить в собі вудлище, жилку, мормишку, кивець, який сигналізує про кльов риби. Відома снасть має обмеження при використанні її на течії, або глибині лову більше 5м....6м із-за збільшення механічного опору середовища жилці де унеможливлюється "гра" мормишкою, наприклад, при ловінні окуня. Крім цього мормишка дуже повільно іде на глибину що забирає багато часу на очікування доки снасть прийде в дію. Збільшення ваги мормишки приводе до погіршання чутливості снасті із-за необхідності приміненя більш жорсткого кивця. Також є велике напруження весь час дивитись на кивець під час ловіння риби. Відома снасть з пристрієм сигналізуючим про кльов риби звуковим чи візуальним сигналом, наприклад, "вудлище з індиційним пристроєм", патент США, №4905398 А01К 97/12 90. 03. 06. т. 1112 №1. Цей пристрій знімає напруження під час риболовлі дивитись на кивець, чи поплавець, але цієї снасті при ловінні на течії чи глибині, більше 5м....6м, притаманні такі ж недоліки, як і відомої вудочці з кивцем чи поплавцем, тому що вона також використовує переміщення жилки під час кльову риби. Задачею пропонуючого винаходу являється збільшення чутливості снасті до кльову риби. Вказана задача досягається використанням в якості чутливого елемента датчика кльова одного з електродів створеної гальванічної пари з яким механічно взаємодіє екраніруючий елемент, до якого при допомозі повідця закріплено рибальський гачок, при цьому, перший і другий електроди створеної гальванічної пари з'єднані провідними електричний струм жилками з відповідними виведеннями сигналізатора кльова. Суть винаходу пояснюється докладеним кресленням де на фіг. 1 зображена функціональна схема, фіг. 2, датчик кльова риби. Снасть з електричним датчиком кльова риби містить в собі сигналізатор кльова 1 із виведеннями 2 і 3, датчик кльова 4, з'єднаний електропровідною жилкою 5 з виведенням 2, електрод 6, з'єднаний електропровідною жилкою 7 з виведенням 3, датчик кльова риби 4 містить в собі корпус 8, з жорстко закріпленим стержнем 9 з'єднаним з чутливим елементом 10 і екраніруючий елемент 11, в виді двохплечого важіля, який за допомогою осі 12 скріплений з корпусом 8 і має вільний механічний зв'язок з чутливим елементом 10, на першому плечі екраніруючого елемента 11 закріплений повідець 13 з рибальським гачком або мормишкою 14, на другому плечі закріплений тягарець 15, маючий змогу змінювати своє положення відносно осі 12, і врівноважує екраніруючий елемент 11. Чутливий елемент - це електрод гальванічного елемента, металева пластівка, наприклад, із цинка, розміром 3...4 [mm] товщиною 1...2 [mm] з'єднана з стержнем 9. Другий електрод гальванічного елемента - це може бути пластівка площиною в 100...200 разів більшою, із різнорідного металу, наприклад, із міді. Стержень 9 повинен бути виконаним із металу який мало змінює електрорушійну силу створеної гальванопари, наприклад, нержавіючої сталі. Екраніруючий елемент 11 може бути з металу або з пластмаси. Електропровідна жилка може бути ізольована, або не ізольована, наприклад, із сталі. Снасть з електричним датчиком кльова риби працює таким чином. Коли датчик і другий електрод знаходяться в воді снасть має два режима роботи: режим очікування і режим кльова. При режимі очікування екраніруючий елемент, який має вид двохплечого важіля, знаходиться в рівновазі, при цьому, щіль чутливиго елемента закрита екраніруючим елементом, сигнал не поступає на сигналізатор кльова. При кльові риба тягне, чи підіймає гачок, тим самим змінює площину щілі чутливого елемента, змінюється срум у колі створеного гальванічного елемента, спрацьовує сигналізатор кльова, оповіщає рибалку про взяття гачка чи мормишки рибою. Сигналізатором кльова може бути гальванометр або підсилювач струму з візуальною чи звуковою сигналізацією про зміну величини струму у створеному ланцюгу гальванічного елемента в момент клювання. Застосування пропонованого пристрою дозволить значно підвищити чутливість снасті при клюванні. Це дасть змогу збільшити дальність дії в декілька разів, виключити вплив на сигналізатор кльова швидкості течії і хвилювання водної поверхні. Використана інформація. 1. Кисельов. Я. Е. Вудіння риби на мормишку. Москва. "Фізкультура і спорт" 1974р. С. 6, 9, 17, 26, 55, 61. 2. Патент США №4905398 А01К 97/12 Публікація 90 03 06 т. 1112 №1 3. Сабанеев Л. П. Життя та ловля прісноводних риб. Фірма "Довіра" Київ, 1992р. 4. Міжнародна заявка №91/02132 А01К 91/00 РСТ (WO). Риболовна жилка. 5. Журнали "Риболов" Україна. 6. Газета "Клює" 2001р. С.6, С9. №3, 2004 С. 16-18. . 7. С. Девіс А. Джеймс Електрохімічний словник. Переклад з англійської під ред. доктора хім. наук Феоктистова Л.Г. Видавництво "Мир" Москва, 1977. С.34. 8. Г. К. Будников, В. Н. Майстренко, М. Р. Вяселев Основы современного электрохимического анализа. Видавництво "Мир" Москва, 2003. С. 43...46. С. 74...78. 9. Заявки Великобританії. №2025741 А01К 97/12 Сигналізатор кльова. №2047061 А01К 97/12 Сигналізатор кльова риби. №2219181 А01К 97/12 Сигнальний пристрій при кльові риби. №2222060 А01К 97/12 Сигнальний пристрій при кльві. №2244196 А01К 93/00 Рибальський поплавець з датчиком. №2248755 АОЇк 97/12 Вказівник кльова. №2250901 А01К 97/12 Пристрій сигналізуючий при кльові. 10 Патенти США. №4250649 А01К 97/12 Сигналізатор кльова. №4235036 А01К 97/12 Сигнальний пристрій при кльові риби. №4240221 А01К 97/12 Сигнальний пристрій діючий при кльові риби. №4930243 А01К 97/12 Датчик кльова риби. №5067269 А01К 97/00 Зимова вудка. №4972622 А01К 97/12 Механізм автоматичної сигналізації про кльов. 11 Заявки ФРГ. №2836769 А01К 97/12 Електрична сигналізація кльова риби. №3918171 А01К 97/12 Сигналізатор кльова. 12 Заявка ЕПВ (ЕР). №0463185 А01К 97/12 Електричний пристрій індикації кльова.
