Снасть для лову риби

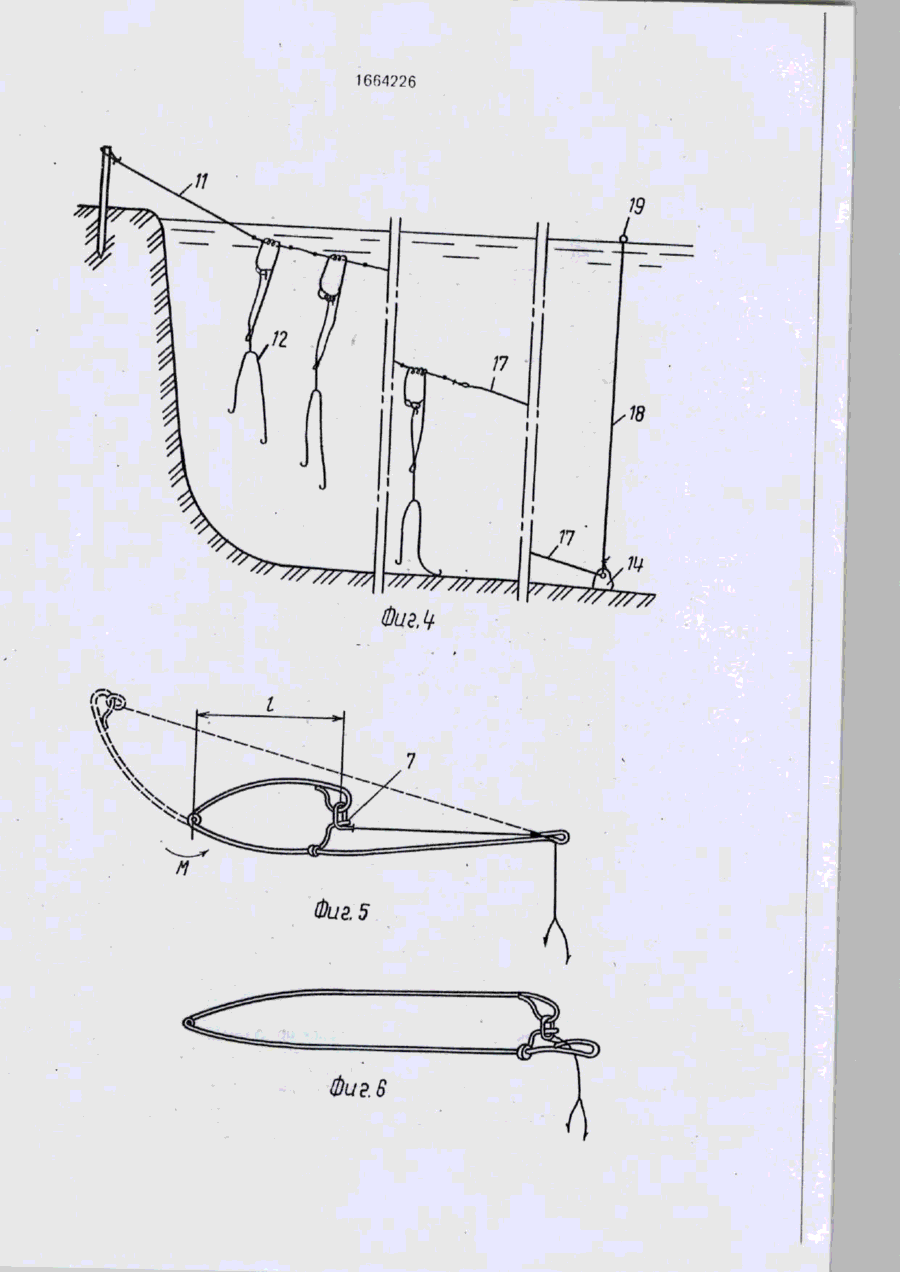

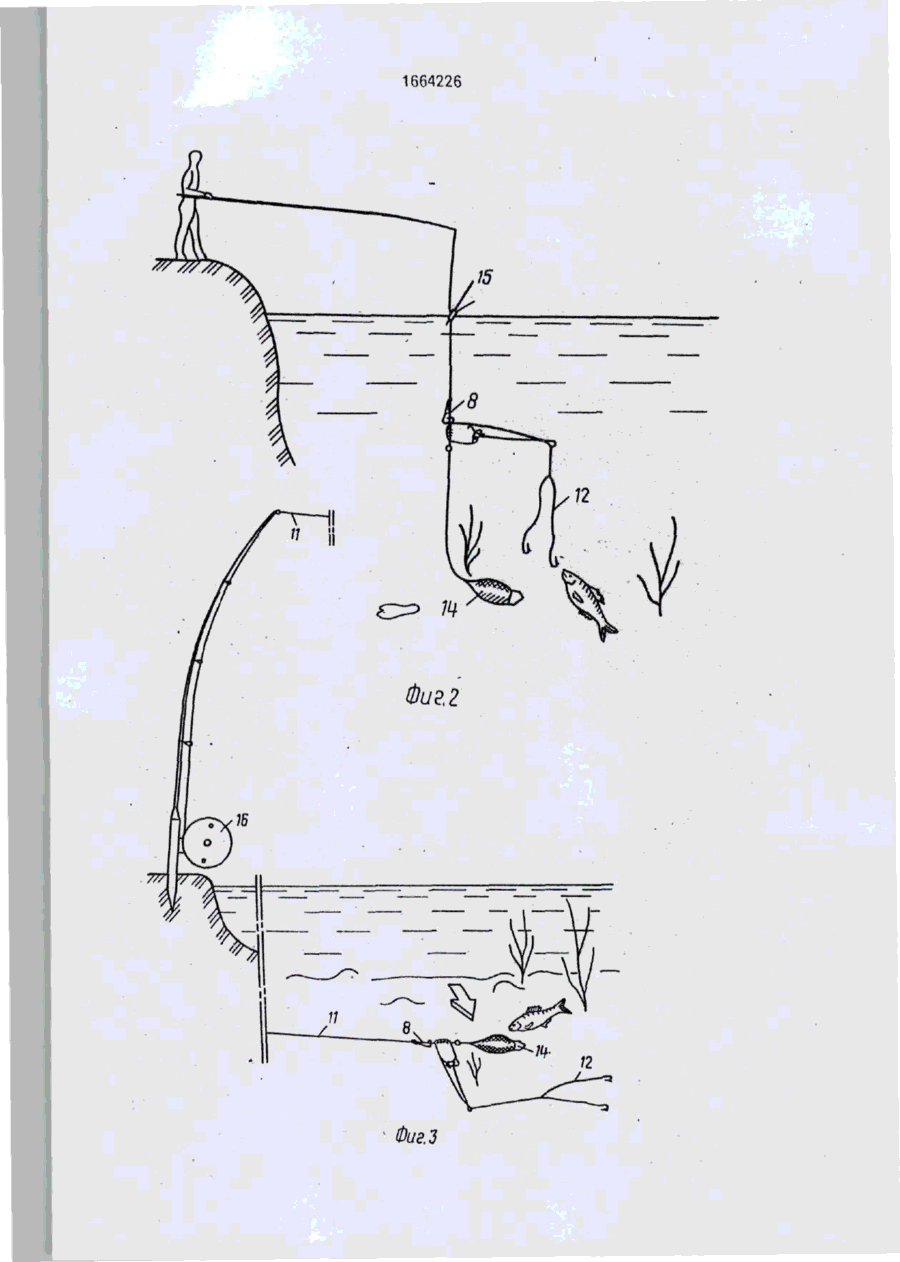

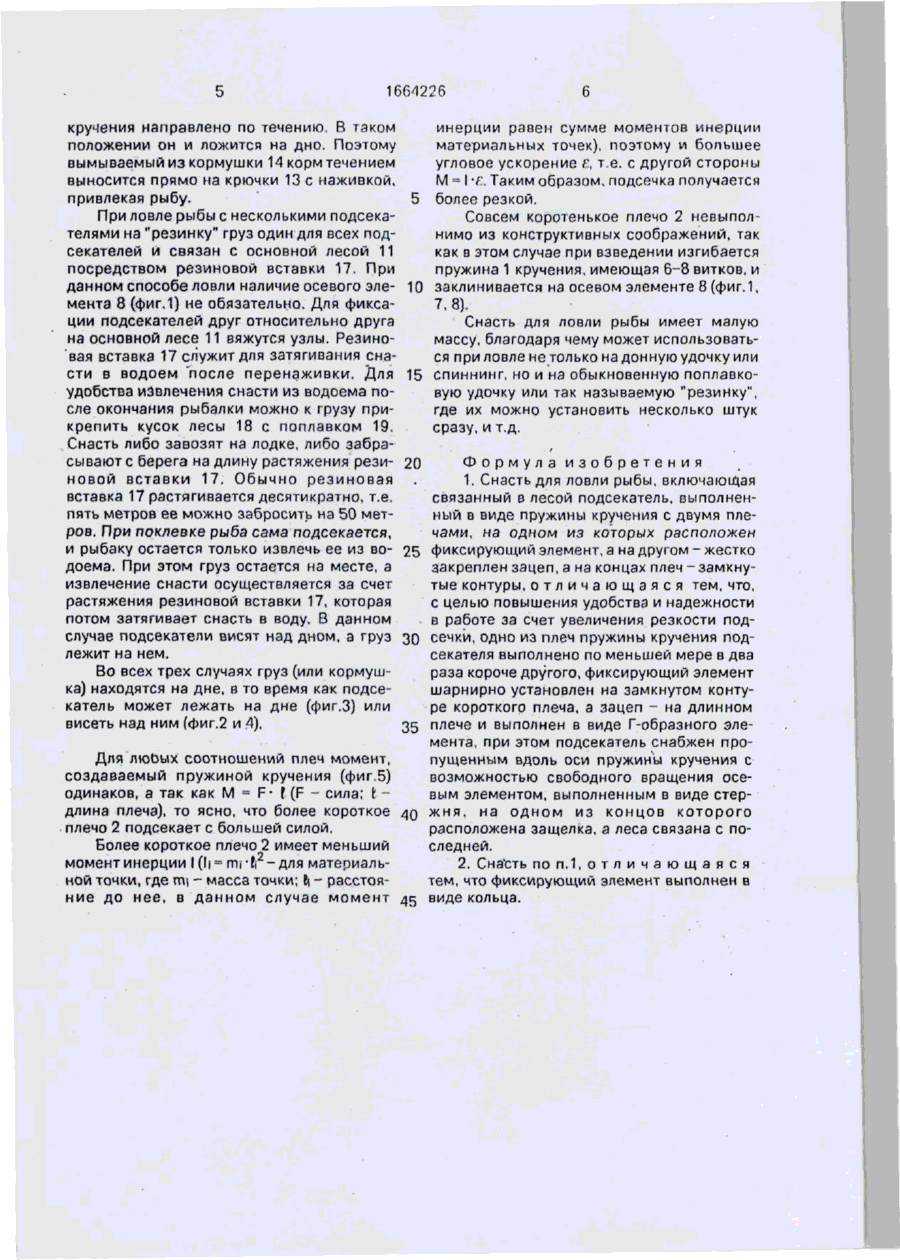

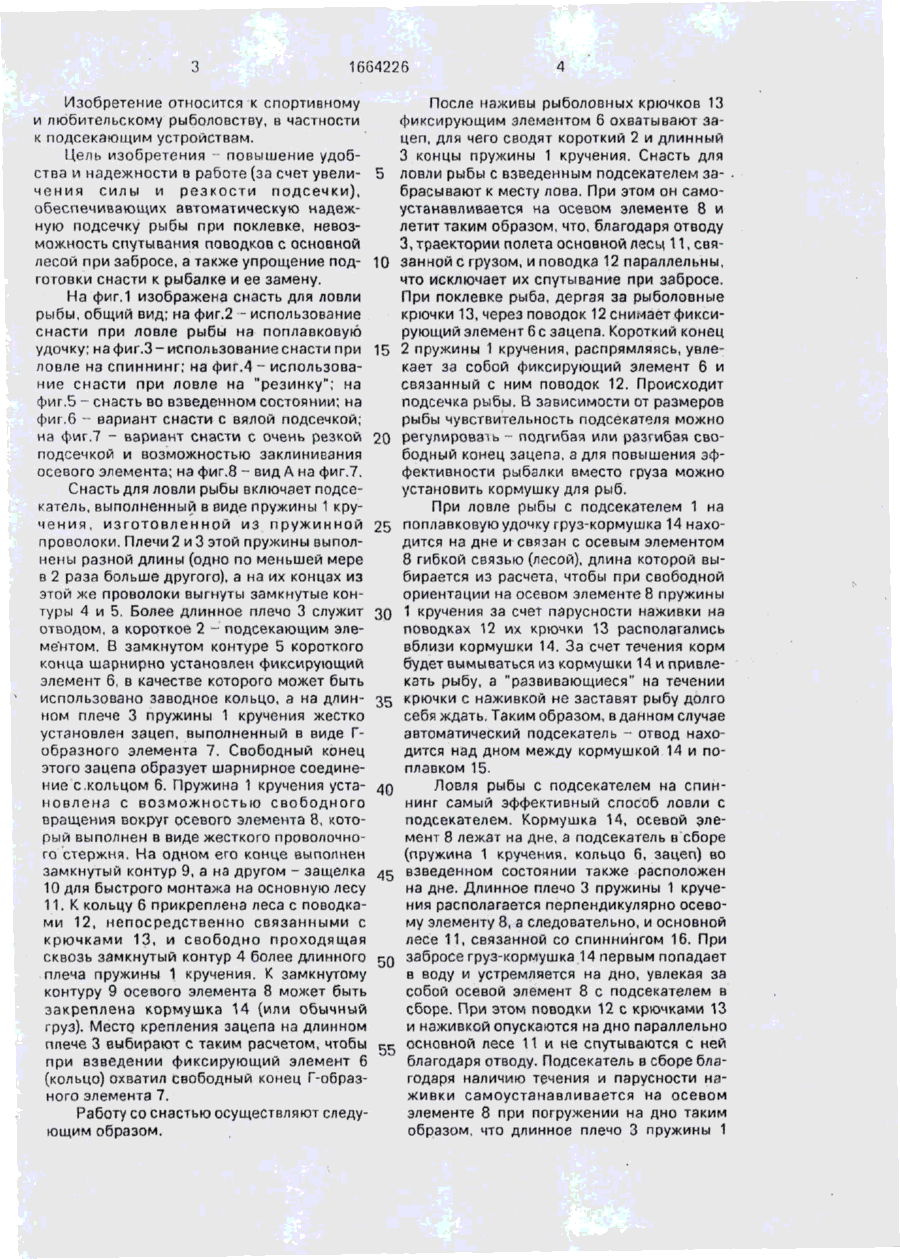

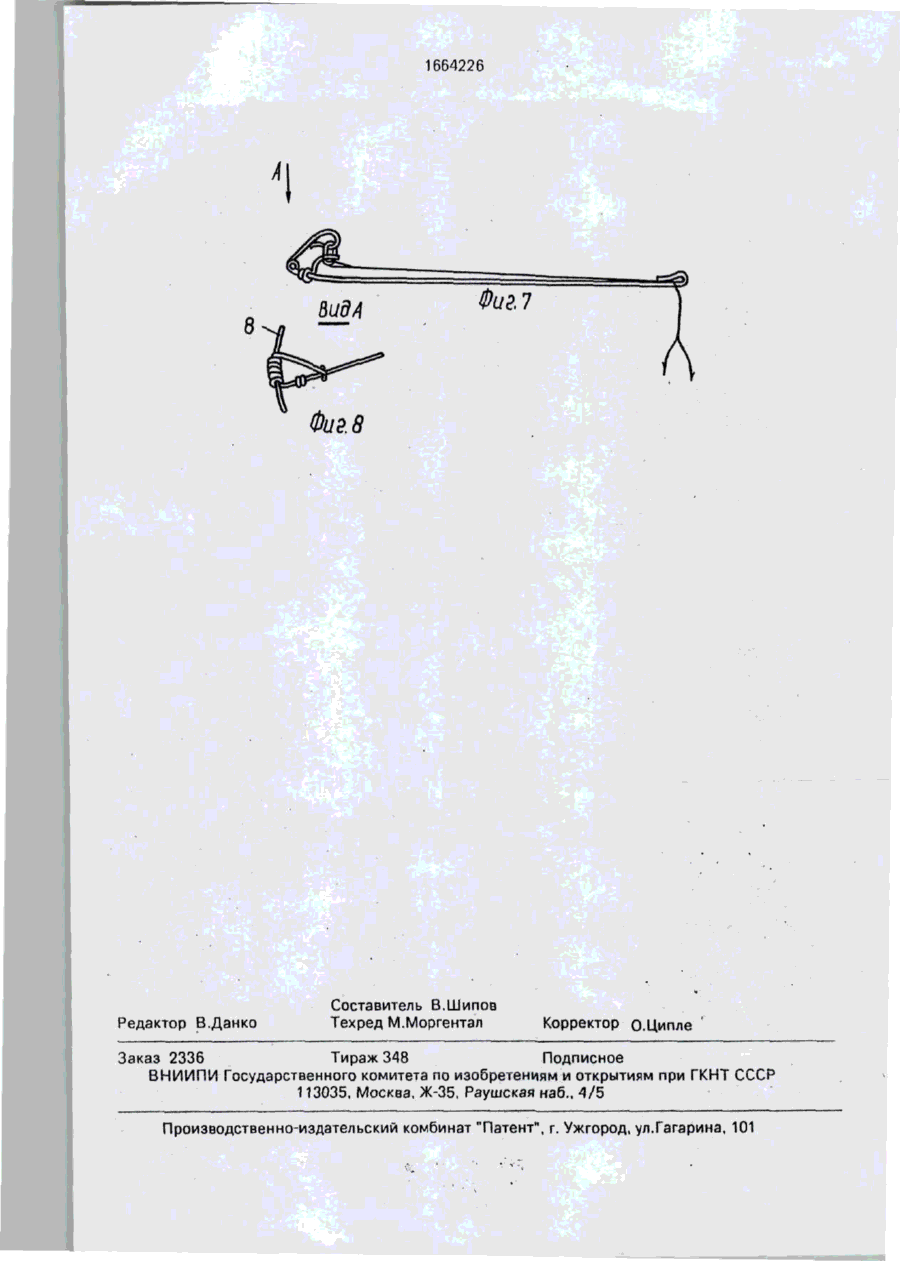

Изобретение относится к спортивному рыболовству, в частности к подсекающим устройствам. Цель изобретения - повышение удобства и надежности в работе. При этом обеспечивается увеличение силы и резкости подсечки, регулирование усилия срабатывания и невозможность спутывания поводков с основной лесой при забросе. Снасть для ловли рыбы представляет собой связанный с основной лесой подсекатель, выполненный в виде пружины кручения 1, на коротком 2 и длинном 3 плечах которой выполнены замкнутые контуры 4 и 5. В контуре 5 шарнирно установлен фиксирующий Элемент, в качестве которого может быть использовано заводное кольцо. Это кольцо связано с лесой, соединенной с поводками 12 и крючками 13. Леса свободно проходит сквозь замкнутый контур 4 длинного плеча 3, которое является отводом и не позволяет крючкам 13 спутываться с лесой при забросе. На этом же плече жестко закреплен Г-образный зацеп, за который во взведенном положении цепляется кольцо 6. Вдоль оси пружины 1 с возможностью свободного вращения проходит осевой элемент 8. имеющий на одном конце защелку 10 для быстрого монтажа и демонтажа, а на другом - замкнутый контур 9 для крепления груза или кормушки 14. При поклевке кольцо освобождается (сходит с зацепа), и пружина кручения 1 совершает подсечку. Усилие срабатывания можно регулировать подгибом свободного конца Гобразного зацепа. 1 з.п. ф-лы, 8 ил. о го ho о Фиг! 1654226 Изобретение относится к спортивному После наживы рыболовных крючков 13 и любительскому рыболовству, в частности фиксирующим элементом 6 охватывают зак подсекающим устройствам. цеп, для чего сводят короткий 2 и длинный 3 концы пружины 1 кручения. Снасть для Цель изобретения - повышение удобства и надежности в работе (за счет увели- 5 ловли рыбы с взведенным подсекателем забрасывают к месту лова. При этом он самочения силы и резкости подсечки), устанавливается на осевом элементе 8 и обеспечивающих автоматическую надежлетит таким образом, что, благодаря отводу ную подсечку рыбы при поклевке, невоз3, траектории полета основной леем 11, свяможность спутывания поводков с основной лесой при забросе, а также упрощение под- 10 занной с грузом, и поводка 12 параллельны, что исключает их спутывание при забросе. готовки снасти к рыбалке и ее замену. При поклевке рыба, дергая за рыболовные На фиг.1 изображена снасть для ловли крючки 13, через поводок 12 снимает фиксирыбы, общий вид; на фиг.2 - использование рующий элемент 6 с зацепа.Короткий конец снасти при ловле рыбы на поплавковую 15 2 пружины 1 кручения, распрямляясь, увлеудочку; нафиг.З-использованиеснасти при кает за собой фиксирующий элемент 6 и ловле на спиннинг; на фиг.4 - использовасвязанный с ним поводок 12. Происходит ние снасти при ловле на "резинку"; на подсечка рыбы. В зависимости от размеров фиг.5 - снасть во взведенном состоянии; на рыбы чувствительность подсекателя можно фиг.6 - вариант снасти с вялой подсечкой; на фиг.7 - вариант снасти с очень резкой 20 регулировать - подгибая или разгибая свободный конец зацепа, а для повышения эфподсечкой и возможностью заклинивания фективности рыбалки вместо груза можно осевого элемента; на фиг.8 -- вид А на фиг.7. установить кормушку для рыб. Снасть для ловли рыбы включает подсекатель, выполненный в виде пружины 1 круПри ловле рыбы с подсекателем 1 на чения, изготовленной из пружинной 25 поплавковуюудочку груз-кормушка 14 нахопроволоки. Плечи 2 и 3 этой пружины выполдится на дне и связан с осевым элементом нены разной длины (одно по меньшей мере 8 гибкой связью (лесой), длина которой выв 2 раза больше другого), а на их концах из бирается из расчета, чтобы при свободной этой же проволоки выгнуты замкнутые конориентации на осевом элементе 8 пружины туры 4 и 5. Более длинное плечо 3 служит 30 1 кручения за счет парусности наживки на отводом, а короткое 2 - подсекающим элеповодках 12 их крючки 13 располагались ментом. В замкнутом контуре 5 короткого вблизи кормушки 14. За счет течения корм конца шарнирно устаноапен фиксирующий будет вымываться яз кормушки 14 и привлеэлемент 6, в качестве которого может быть кать рыбу, а "развивающиеся" на течении использовано заводное кольцо, а на длин- 35 крючки с наживкой не заставят рыбу долго ном плече 3 пружины 1 кручения жестко себя ждать. Таким образом, в данном случае установлен зацеп, выполненный в виде Гавтоматический подсекатель - отвод нахообразного элемента 7. Свободный конец дится над дном между кормушкой 14 и поэтого зацепа образует шарнирное соединеплавком 15. ние с.кольцом 6. Пружина 1 кручения уста- 40 Ловля рыбы с подсекателем на спинновлена с возможностью свободного нинг самый эффективный способ ловли с вращения вокруг осевого элемента 8, котоподсекателем. Кормушка 14, осевой элерый выполнен в виде жесткого проволочномент 8 лежат на дне, а подсекатель в сборе го стержня. На одном его конце выполнен (пружина 1 кручения, кольцо 6, зацеп) во замкнутый контур 9, а на другом - защелка 45 взведенном состоянии также расположен 10 для быстрого монтажа на основную лесу на дне. Длинное плечо 3 пружины 1 круче11. К кольцу 6 прикреплена леса с поводкания располагается перпендикулярно осевоми 12, непосредственно связанными с му элементу 8, а следовательно, и основной крючками 13, и свободно проходящая лесе 11, связанной со спиннингом 16. При сквозь замкнутый контур 4 более длинного сп забросе груз-кормушка 14 первым попадает плеча пружины 1 кручения. К замкнутому в воду и устремляется на дно, увлекая за контуру 9 осевого элемента 8 может быть собой осевой элемент 8 с подсекателем в закреплена кормушка 14 (или обычный сборе. При этом поводки 12 с крючками 13 груз). Место крепления зацепа на длинном и наживкой опускаются на дно параллельно плече 3 выбирают с таким расчетом, чтобы к основной лесе 11 и не спутываются с ней при взведении фиксирующий элемент 6 благодаря отводу. Подсекатель в сборе бла(кольцо) охватил свободный конец Г-образгодаря наличию течения и парусности наного элемента 7. живки самоустанавливается на осевом элементе 8 при погружении на дно таким Работу со снастью осуществляют следуобразом, что длинное плечо 3 пружины 1 ющим образом. 1664226 кручения направлено по течению. В таком положении он и ложится на дно. Поэтому вымываемый из кормушки 14 корм течением выносится прямо на крючки 13 с наживкой, привлекая рыбу. 5 При ловле рыбы с несколькими подсекателями на "резинку" груз один для всех подсекателей и связан с основной лесой 11 посредством резиновой вставки 17. При данном способе ловли наличие осевого эле- 10 мента 8 (фиг.1) не обязательно. Для фиксации подсекателей друг относительно друга на основной лесе 11 вяжутся узлы. Резиновая вставка 17 служит для затягивания снасти в водоем "после перенаживки. Для 15 удобства извлечения снасти из водоема после окончания рыбалки можно к грузу прикрепить кусок лесы 18 с поплавком 19. Снасть либо завозят на лодке, либо забрасывают с берега на длину растяжения рези- 20 новой вставки 17. Обычно резиновая вставка 17 растягивается десятикратно, т.е. пять метров ее можно забросить на 50 метров. При поклевке рыба сама подсекается, и рыбаку остается только извлечь ее из во- 25 доема. При этом груз остается на месте, а извлечение снасти осуществляется за счет растяжения резиновой вставки 17, которая потом затягивает снасть в воду. В данном случае подсекатели висят над дном, а груз 30 лежит на нем. инерции равен сумме моментов инерции материальных точек), поэтому и большее угловое ускорение г, т е. с другой стороны М = I % Таким образом, подсечка получается более резкой. Совсем коротенькое плечо 2 невыполнимо из конструктивных соображений, так как в этом случае при взведении изгибается пружина 1 кручения, имеющая 6-8 витков, и заклинивается на осевом элементе 8 (фиг.1, 7,8). Снасть для ловли рыбы имеет малую массу, благодаря чему может использоваться при ловле не только на донную удочку или спиннинг, но и на обыкновенную поплавковую удочку или так называемую "резинку", где их можно установить несколько штук сразу, и т.д. Формула изобретения 1. Снасть для ловли рыбы, включающая связанный в лесой подсекатель, выполненный в виде пружины кручения с двумя плечами, на одном из которых расположен фиксирующий элемент, а на другом - жестко закреплен зацеп, а на концах плеч - замкнутые контуры, о т л и ч а ю щ а я с я тем, что, с целью повышения удобства и надежности в работе за счет увеличения резкости подсечки, одно из плеч пружины кручения подсекателя выполнено по меньшей мере в два раза короче другого, фиксирующий элемент Во всех трех случаях груз (или кормушшарнирно установлен на замкнутом контука) находятся на дне, в то время как подсере короткого плеча, а зацеп - на длинном катель может лежать на дне (фиг.З) или висеть над ним {фиг.2 и 4), 35 плече и выполнен в виде Г-образного элемента, при этом подсекатель снабжен пропущенным вдоль оси пружины кручения с Для люОых соотношений плеч момент, возможностью свободного вращения осесоздаваемый пружиной кручения (фиг.5) вым элементом, выполненным в виде стеродинаков, а так как М - F- I (F - сила; Ї длина плеча), то ясно, что более короткое 40 жня, на одном из концов которого расположена защелка, а леса связана с поплечо 2 подсекает с большей силой. следней. Более короткое плечо 2 имеет меньший момент инерции I (li = mr(i - для материаль2. Снасть по п. 1 , о т л и ч а ю щ а я с я ной точки, где mi - масса точки; 1\ - расстоя- тем, что фиксирующий элемент выполнен в ние до нее, в данном случае момент 45 виде кольца. 1664226 777 Фиг. 3 1664226 ФцгЛ Фи?. В 1664226 к Фиг. 8 Редактор В.Данко Составитель В.Шипов Техред М.Моргентал Корректор о.Ципле Заказ 2336 Тираж 348 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская над., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
