Пристрій для сколювання льоду

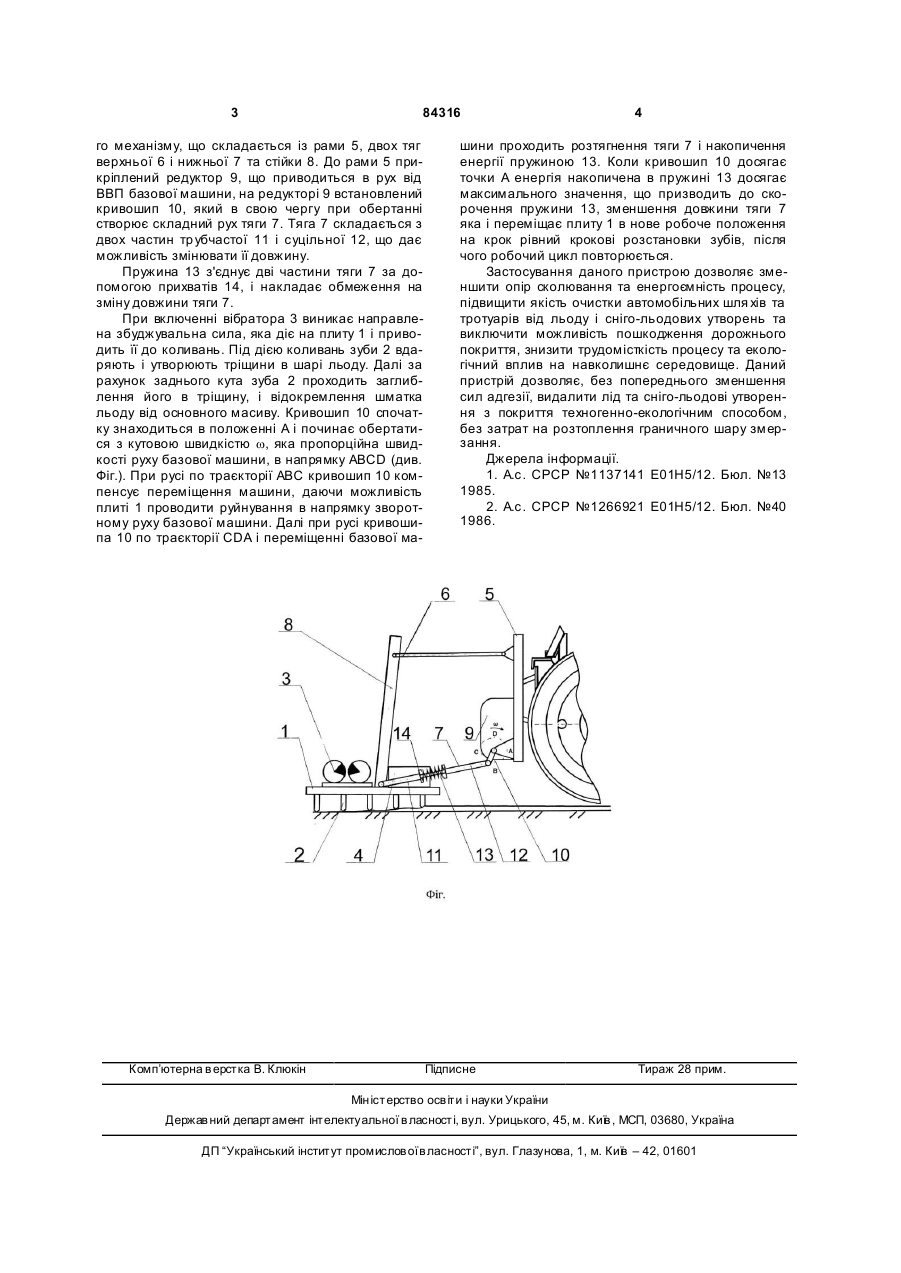

Пристрій для сколювання льоду, що включає плиту з вібратором, на якій закріплені зуби, що зменшуються в напрямку руху, який відрізняється тим, що пристрій оснащений тяговим механізмом, до складу якого входять дві тяги, нижня з яких виконана з двох частин, зв'язаних пружиною, і переднім кінцем закріплена на кривошипі, а заднім прикріплена до плити. (19) (21) a200608402 (22) 26.07.2006 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ТХОРУК ЄВГЕН ІВАНОВИЧ, UA, РОМАНОВСЬКИЙ ОЛЕКСАНДР ЛЕОНТІЙОВИЧ, UA, МИ МОХОД БОГДАН ПАВЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ, UA (56) SU 1266921, A1, 30.10.1986 SU 1137141, A, 30.01.1985 SU 1204667, A, 15.01.1986 3 84316 го механізму, що складається із рами 5, двох тяг верхньої 6 і нижньої 7 та стійки 8. До рами 5 прикріплений редуктор 9, що приводиться в рух від ВВП базової машини, на редукторі 9 встановлений кривошип 10, який в свою чергу при обертанні створює складний рух тяги 7. Тяга 7 складається з двох частин тр убчастої 11 і суцільної 12, що дає можливість змінювати її довжину. Пружина 13 з'єднує дві частини тяги 7 за допомогою прихватів 14, і накладає обмеження на зміну довжини тяги 7. При включенні вібратора 3 виникає направлена збуджувальна сила, яка діє на плиту 1 і приводить її до коливань. Під дією коливань зуби 2 вдаряють і утворюють тріщини в шарі льоду. Далі за рахунок заднього кута зуба 2 проходить заглиблення його в тріщину, і відокремлення шматка льоду від основного масиву. Кривошип 10 спочатку знаходиться в положенні А і починає обертатися з кутовою швидкістю w, яка пропорційна швидкості руху базової машини, в напрямку ABCD (див. Фіг.). При русі по траєкторії АВС кривошип 10 компенсує переміщення машини, даючи можливість плиті 1 проводити руйнування в напрямку зворотному руху базової машини. Далі при русі кривошипа 10 по траєкторії CDA і переміщенні базової ма Комп’ютерна в ерстка В. Клюкін 4 шини проходить розтягнення тяги 7 і накопичення енергії пружиною 13. Коли кривошип 10 досягає точки А енергія накопичена в пружині 13 досягає максимального значення, що призводить до скорочення пружини 13, зменшення довжини тяги 7 яка і переміщає плиту 1 в нове робоче положення на крок рівний крокові розстановки зубів, після чого робочий цикл повторюється. Застосування даного пристрою дозволяє зменшити опір сколювання та енергоємність процесу, підвищити якість очистки автомобільних шля хів та тротуарів від льоду і сніго-льодових утворень та виключити можливість пошкодження дорожнього покриття, знизити трудомісткість процесу та екологічний вплив на навколишнє середовище. Даний пристрій дозволяє, без попереднього зменшення сил адгезії, видалити лід та сніго-льодові утворення з покриття техногенно-екологічним способом, без затрат на розтоплення граничного шару змерзання. Джерела інформації. 1. А.с. СРСР №1137141 Е01Н5/12. Бюл. №13 1985. 2. А.с. СРСР №1266921 Е01Н5/12. Бюл. №40 1986. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
