Підпірна стінка, що має сталеві шпунтові палі, розташовані в напрямку вздовж споруди, а також поперечні ряди шпунтових паль, з'єднаних зі стінкою, яка відрізняється тим, що поперечні ряди виконані у формі прямокутної трапеції із шпунтових паль різної довжини, причому довжина паль зменшується у міру віддалення від поздовжньої стінки, а ширина поперечних рядів збільшується донизу.

Текст

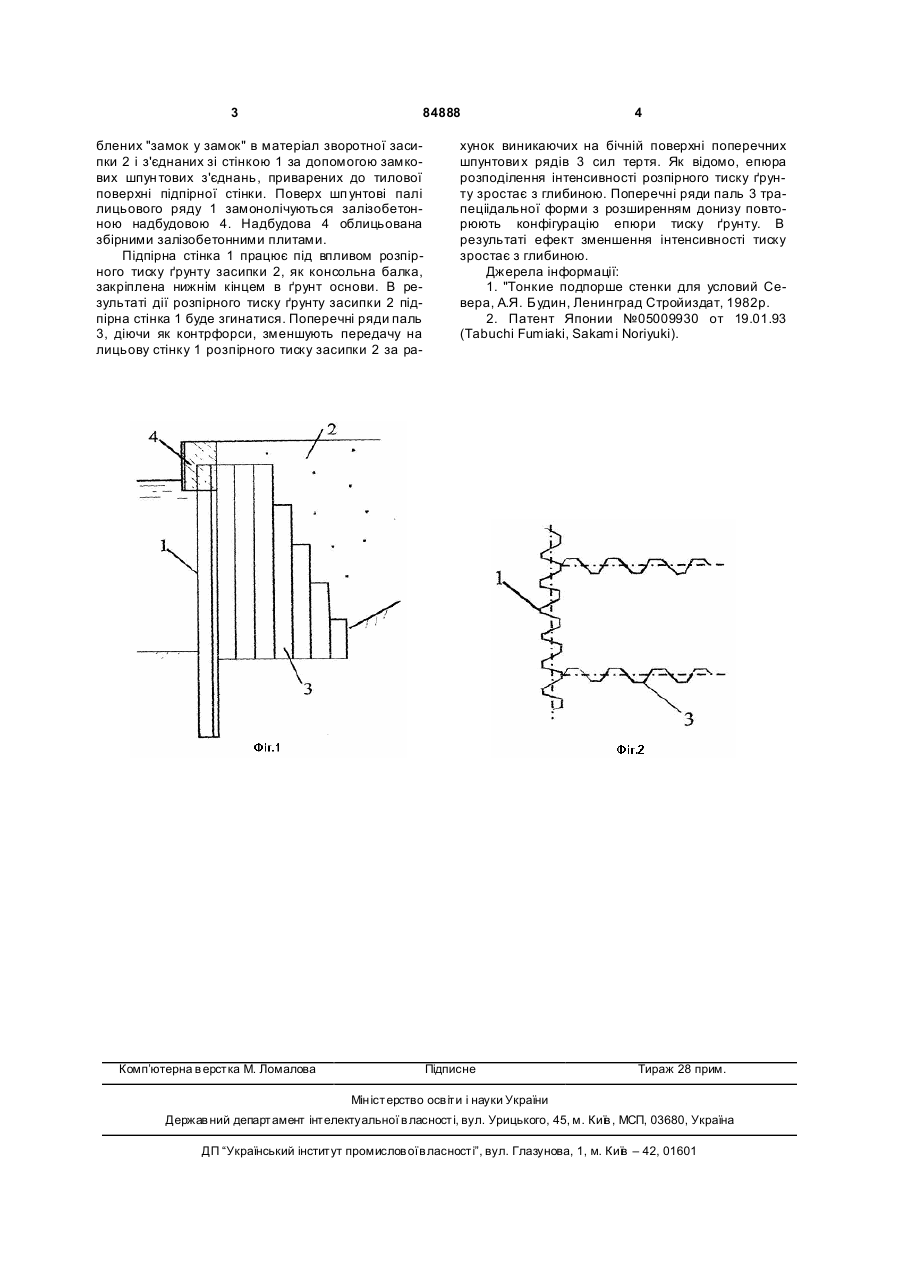

Підпірна стінка, що має сталеві шпунтові палі, розташовані в напрямку вздовж споруди, а також поперечні ряди шпунтових паль, з'єднаних зі стінкою, яка відрізняється тим, що поперечні ряди виконані у формі прямокутної трапеції із шпунтових паль різної довжини, причому довжина паль зменшується у міру віддалення від поздовжньої стінки, а ширина поперечних рядів збільшується донизу. (19) (21) a200605883 (22) 29.05.2006 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ДУБРОВСЬКИЙ МИХАЙЛО П АВЛОВИЧ, U A, СЛОБОДЯНИК ГАННА ВАЛЕРІЇВН А, UA (73) ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ МОРСЬКИЙ УНІВЕРСИТЕТ, UA (56) JP 5-9930 A, 19.01.1993 US 3316721 A, 02.05.1967 RU 2014382 C1, 15.06.1994 SU 1341321 A1, 30.09.1987 SU 785413 A, 07.12.1980 SU 771544 A, 15.10.1980 3 84888 блених "замок у замок" в матеріал зворотної засипки 2 і з'єднаних зі стінкою 1 за допомогою замкових шпун тових з'єднань, приварених до тилової поверхні підпірної стінки. Поверх шп унтові палі лицьового ряду 1 замонолічуються залізобетонною надбудовою 4. Надбудова 4 облицьована збірними залізобетонними плитами. Підпірна стінка 1 працює під впливом розпірного тиску ґрунту засипки 2, як консольна балка, закріплена нижнім кінцем в ґрунт основи. В результаті дії розпірного тиску ґрунту засипки 2 підпірна стінка 1 буде згинатися. Поперечні ряди паль 3, діючи як контрфорси, зменшують передачу на лицьову стінку 1 розпірного тиску засипки 2 за ра Комп’ютерна в ерстка М. Ломалова 4 хунок виникаючих на бічній поверхні поперечних шпунтови х рядів 3 сил тертя. Як відомо, епюра розподілення інтенсивності розпірного тиску ґрунту зростає з глибиною. Поперечні ряди паль 3 трапеціідальної форми з розширенням донизу повторюють конфігурацію епюри тиску ґрунту. В результаті ефект зменшення інтенсивності тиску зростає з глибиною. Джерела інформації: 1. "Тонкие подпорше стенки для условий Севера, А.Я. Будин, Ленинград Стройиздат, 1982р. 2. Патент Японии №05009930 от 19.01.93 (Tabuchi Fumiaki, Sakami Noriyuki). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
