Електрофільтр для очищення повітря та викидів

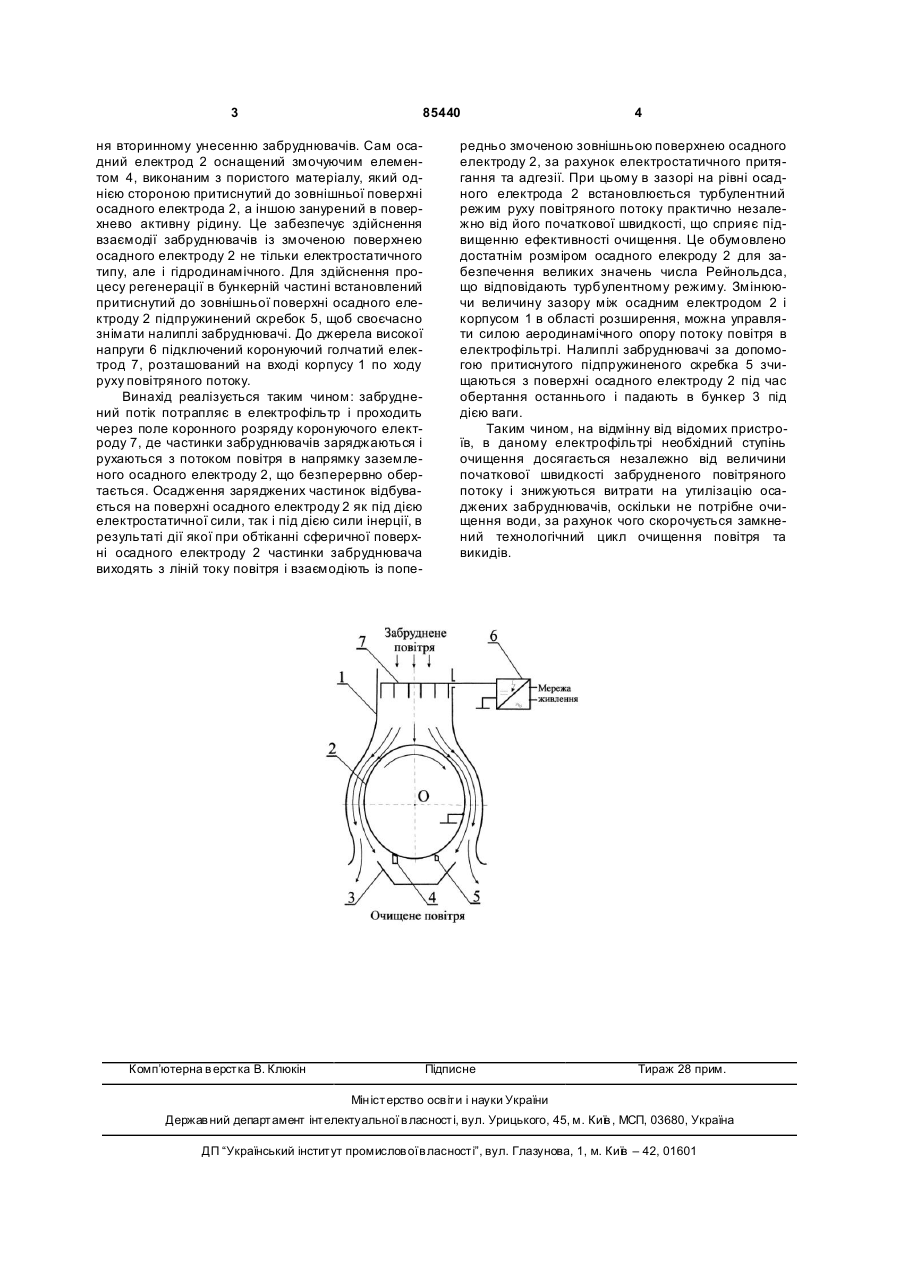

Електрофільтр для очищення повітря та викидів, що містить корпус з коронувальним електродом на вході і осадовим електродом, виконаним з можливістю обертання навколо своєї осі, та бункер, який відрізняється тим, що осадовий електрод встановлений по центру корпусу за коронувальним електродом з утворенням зазорів між ним та корпусом, при цьому корпус на рівні осадового електрода має форму, що повторює форму поверхні осадового електрода. (19) (21) a200703467 (22) 29.03.2007 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) КОЛЕСНИК ВАЛЕРІЙ ЄВГЕНОВИЧ, UA, ЖИЛА ІГОР МИХАЙЛОВИЧ, UA, ЛАПИЦЬКИЙ ВІКТОР МИКОЛАЙОВИЧ, UA, ГОЛОВІН А ЛІЛІЯ АН АТОЛІЇВНА, U A (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) SU 589024, 25.01.1978 SU 337530, 05.05.1972 RU 2097140 C1, 27.11.1997 RU 2265484 C1, 10.12.2005 3 85440 ня вторинному унесенню забруднювачів. Сам осадний електрод 2 оснащений змочуючим елементом 4, виконаним з пористого матеріалу, який однією стороною притиснутий до зовнішньої поверхні осадного електрода 2, а іншою занурений в поверхнево активну рідину. Це забезпечує здійснення взаємодії забруднювачів із змоченою поверхнею осадного електроду 2 не тільки електростатичного типу, але і гідродинамічного. Для здійснення процесу регенерації в бункерній частині встановлений притиснутий до зовнішньої поверхні осадного електроду 2 підпружинений скребок 5, щоб своєчасно знімати налиплі забруднювачі. До джерела високої напруги 6 підключений коронуючий голчатий електрод 7, розташований на вході корпусу 1 по ходу руху повітряного потоку. Винахід реалізується таким чином: забруднений потік потрапляє в електрофільтр і проходить через поле коронного розряду коронуючого електроду 7, де частинки забруднювачів заряджаються і рухаються з потоком повітря в напрямку заземленого осадного електроду 2, що безперервно обертається. Осадження заряджених частинок відбувається на поверхні осадного електроду 2 як під дією електростатичної сили, так і під дією сили інерції, в результаті дії якої при обтіканні сферичної поверхні осадного електроду 2 частинки забруднювача виходять з ліній току повітря і взаємодіють із попе Комп’ютерна в ерстка В. Клюкін 4 редньо змоченою зовнішньою поверхнею осадного електроду 2, за рахунок електростатичного притягання та адгезії. При цьому в зазорі на рівні осадного електрода 2 встановлюється турбулентний режим руху повітряного потоку практично незалежно від його початкової швидкості, що сприяє підвищенню ефективності очищення. Це обумовлено достатнім розміром осадного елекроду 2 для забезпечення великих значень числа Рейнольдса, що відповідають турбулентному режиму. Змінюючи величину зазору між осадним електродом 2 і корпусом 1 в області розширення, можна управляти силою аеродинамічного опору потоку повітря в електрофільтрі. Налиплі забруднювачі за допомогою притиснутого підпружиненого скребка 5 зчищаються з поверхні осадного електроду 2 під час обертання останнього і падають в бункер 3 під дією ваги. Таким чином, на відмінну від відомих пристроїв, в даному електрофільтрі необхідний ступінь очищення досягається незалежно від величини початкової швидкості забрудненого повітряного потоку і знижуються витрати на утилізацію осаджених забруднювачів, оскільки не потрібне очищення води, за рахунок чого скорочується замкнений технологічний цикл очищення повітря та викидів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
