Спосіб визначення кута нахилу житлових будинків і будівельних споруд у процесі їхньої експлуатації

Завантажити PDF файл.

Формула / Реферат

Спосіб визначення кута нахилу житлових будинків і будівельних споруд у процесі їхньої експлуатації, що включає визначення кута нахилу будинку за допомогою кутоміра, який відрізняється тим, що на стіну житлового будинку чи будівельної споруди встановлюють висок з горизонтальним положенням вихорострумового перетворювача штирьового типу, вводять чутливий елемент перетворювача всередину рухливої металевої трубки, закріпленої на стіні, реєструють початок відліку, потім синхронно по вибраній програмі роботи таймера реєструють показання вихорострумового перетворювача в міру збільшення кута нахилу будинку чи споруди, після цього по каліброваній залежності зміни сигналу перетворювача від значення переміщення штирьового елемента визначають його переміщення, а потім, знаючи значення переміщення перетворювача і довжину виска, обчислюють кут нахилу житлового будинку чи будівельної споруди в процесі експлуатації.

Текст

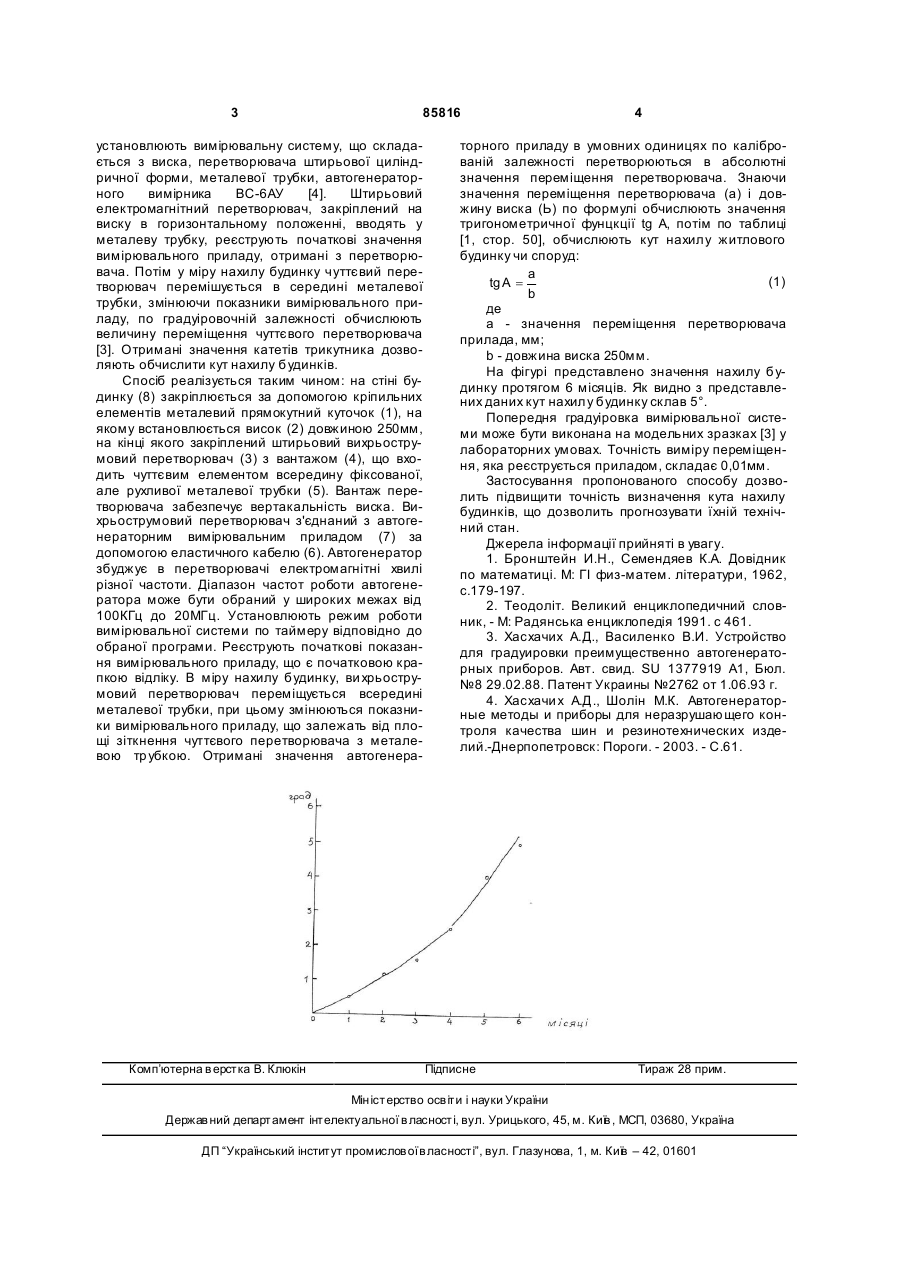

Спосіб визначення кута нахилу житлових будинків і будівельних споруд у процесі їхньої експлуатації, що включає визначення кута нахилу будинку за допомогою кутоміра, який відрізняється тим, що на стіну житлового будинку чи будіве C2 1 3 85816 установлюють вимірювальну систему, що складається з виска, перетворювача штирьової циліндричної форми, металевої трубки, автогенераторного вимірника ВС-6АУ [4]. Штирьовий електромагнітний перетворювач, закріплений на виску в горизонтальному положенні, вводять у металеву трубку, реєструють початкові значення вимірювального приладу, отримані з перетворювача. Потім у міру нахилу будинку чуттєвий перетворювач перемішується в середині металевої трубки, змінюючи показники вимірювального приладу, по градуіровочній залежності обчислюють величину переміщення чуттєвого перетворювача [3]. Отримані значення катетів трикутника дозволяють обчислити кут нахилу будинків. Спосіб реалізується таким чином: на стіні будинку (8) закріплюється за допомогою кріпильних елементів металевий прямокутний куточок (1), на якому встановлюється висок (2) довжиною 250мм, на кінці якого закріплений штирьовий вихрьострумовий перетворювач (3) з вантажом (4), що входить чуттєвим елементом всередину фіксованої, але рухливої металевої трубки (5). Вантаж перетворювача забезпечує вертакальність виска. Вихрьострумовий перетворювач з'єднаний з автогенераторним вимірювальним приладом (7) за допомогою еластичного кабелю (6). Автогенератор збуджує в перетворювачі електромагнітні хвилі різної частоти. Діапазон частот роботи автогенератора може бути обраний у широких межах від 100КГц до 20МГц. Установлюють режим роботи вимірювальної системи по таймеру відповідно до обраної програми. Реєструють початкові показання вимірювального приладу, що є початковою крапкою відліку. В міру нахилу будинку, ви хрьострумовий перетворювач переміщується всередині металевої трубки, при цьому змінюються показники вимірювального приладу, що залежать від площі зіткнення чуттєвого перетворювача з металевою тр убкою. Отримані значення автогенера Комп’ютерна в ерстка В. Клюкін 4 торного приладу в умовних одиницях по каліброваній залежності перетворюються в абсолютні значення переміщення перетворювача. Знаючи значення переміщення перетворювача (а) і довжину виска (Ь) по формулі обчислюють значення тригонометричної фунцкції tg А, потім по таблиці [1, стор. 50], обчислюють кут нахилу житлового будинку чи споруд: a (1) tg A = b де а - значення переміщення перетворювача прилада, мм; b - довжина виска 250мм. На фігурі представлено значення нахилу будинку протягом 6 місяців. Як видно з представлених даних кут нахилу будинку склав 5°. Попередня градуіровка вимірювальної системи може бути виконана на модельних зразках [3] у лабораторних умовах. Точність виміру переміщення, яка реєструється приладом, складає 0,01мм. Застосування пропонованого способу дозволить підвищити точність визначення кута нахилу будинків, що дозволить прогнозувати їхній технічний стан. Джерела інформації прийняті в увагу. 1. Бронштейн И.Н., Семендяев К.А. Довідник по математиці. М: ГІ физ-матем. літератури, 1962, с.179-197. 2. Теодоліт. Великий енциклопедичний словник, - М: Радянська енциклопедія 1991. с 461. 3. Хасхачих А.Д., Василенко В.И. Устройство для градуировки преимущественно автогенераторных приборов. Авт. свид. SU 1377919 А1, Бюл. №8 29.02.88. Патент Украины №2762 от 1.06.93 г. 4. Хасхачи х А.Д., Шолін М.К. Автогенераторные методы и приборы для неразрушающего контроля качества шин и резинотехнических изделий.-Днерпопетровск: Пороги. - 2003. - С.61. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determination of angle of tilt of dwelling houses and building structures in process of maintenance of those

Автори англійською

Khaskhachykh Anatolii Dmytrovych, Khaskhachykh Dmytro Anatoliiovych

Назва патенту російською

Способ определения угла наклона жилых домов и строительных сооружений в процессе их эксплуатации

Автори російською

Хасхачих Анатолий Дмитриевич, Хасхачих Дмитрий Анатольевич

МПК / Мітки

МПК: G01B 7/30, G01C 9/00, G01C 1/00, E04B 1/00

Мітки: визначення, процесі, будівельних, нахилу, споруд, їхньої, експлуатації, спосіб, кута, будинків, житлових
