Спосіб діагностики тріщин у житлових будинках і будівельних конструкціях
Номер патенту: 81746
Опубліковано: 11.02.2008
Автори: Хасхачих Дмитро Анатолійович, Хасхачих Анатолій Дмитрович
Формула / Реферат
Спосіб діагностики тріщин у житлових будинках і будівельних конструкціях, що включає вимірювання лінійних розмірів тріщин і проведення діагностики за рівнем їхньої зміни, який відрізняється тим, що на стіну житлового будинку чи будівельної конструкції з двох сторін від тріщини, що з'явилася, встановлюють за допомогою кріпильних елементів вихорострумовий перетворювач і металевий диск із штоком, розміщені усередині фторопластової циліндричної напрямної, приводять вихорострумовий перетворювач у зіткнення з металевим диском і фіксують рух штока за допомогою фіксаторів, реєструють нульову точку відліку розростання тріщини, потім синхронно, по заданій тимчасовій програмі, реєструють безперервно зміни сигналу вихорострумового перетворювача в міру віддалення цього перетворювача від металевого диска зі штоком у міру розвитку тріщини, після цього по каліброваній залежності зміни сигналу вихорострумового перетворювача від значення його переміщення здійснюють діагностику тріщини.
Текст

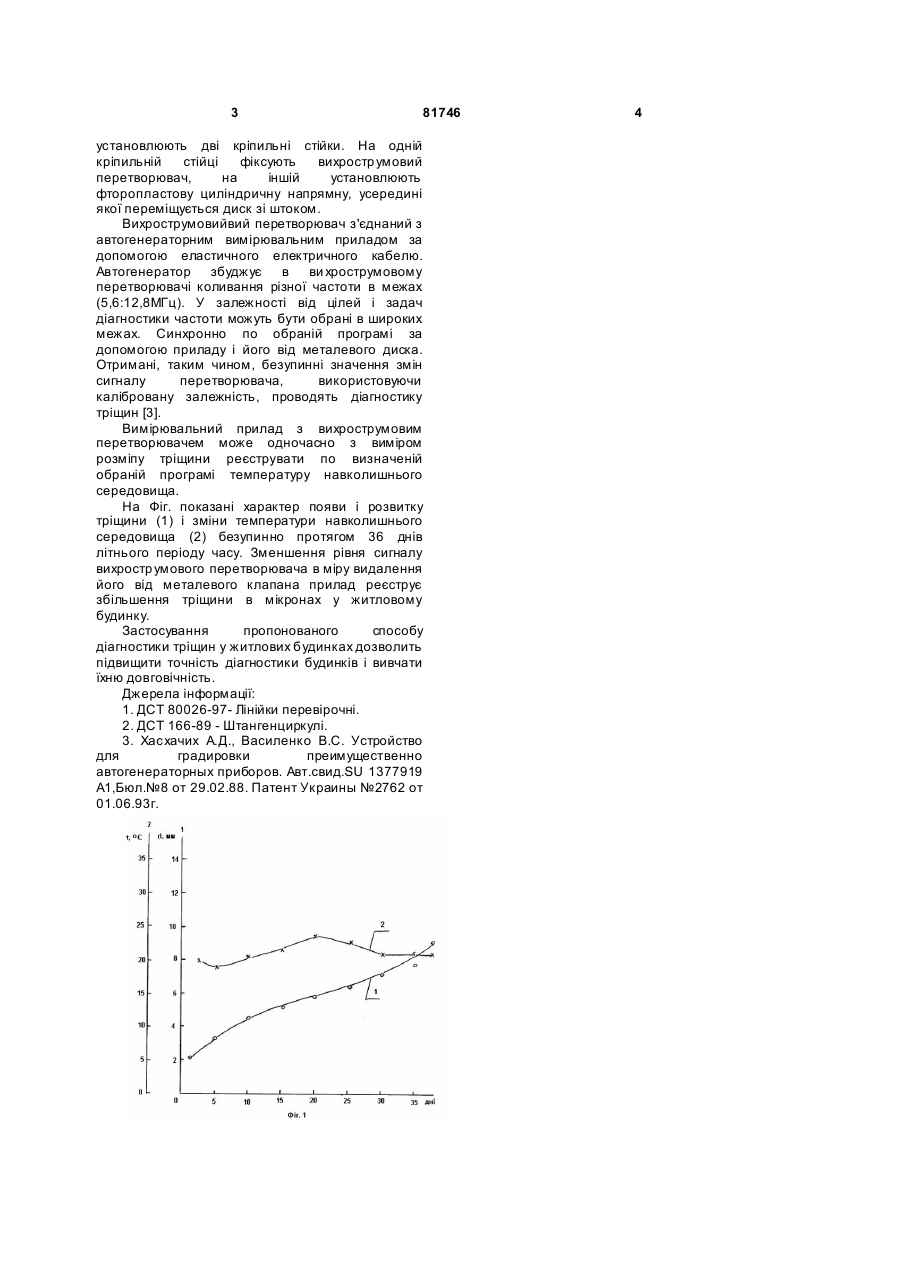

Спосіб діагностики тріщин у житлових будинках і будівельних конструкціях, що включає вимірювання лінійних розмірів тріщин і проведення діагностики за рівнем їхньої зміни, який відрізняє ться тим, що на стіну житлового будинку чи будівельної конструкції з двох сторін від тріщини, що з'явилася, встановлюють за допомогою кріпильних елементів вихорострумовий 3 81746 установлюють дві кріпильні стійки. На одній кріпильній стійці фіксують вихростр умовий перетворювач, на іншій установлюють фторопластову циліндричну напрямну, усередині якої переміщується диск зі штоком. Вихрострумовийвий перетворювач з'єднаний з автогенераторним вимірювальним приладом за допомогою еластичного електричного кабелю. Автогенератор збуджує в ви хрострумовому перетворювачі коливання різної частоти в межах (5,6:12,8МГц). У залежності від цілей і задач діагностики частоти можуть бути обрані в широких межах. Синхронно по обраній програмі за допомогою приладу і його від металевого диска. Отримані, таким чином, безупинні значення змін сигналу перетворювача, використовуючи калібровану залежність, проводять діагностику тріщин [3]. Вимірювальний прилад з вихрострумовим перетворювачем може одночасно з виміром розміпу тріщини реєструвати по визначеній обраній програмі температуру навколишнього середовища. На Фіг. показані характер появи і розвитку тріщини (1) і зміни температури навколишнього середовища (2) безупинно протягом 36 днів літнього періоду часу. Зменшення рівня сигналу вихростр умового перетворювача в міру видалення його від металевого клапана прилад реєструє збільшення тріщини в мікронах у житловому будинку. Застосування пропонованого способу діагностики тріщин у житлових будинках дозволить підвищити точність діагностики будинків і вивчати їхню довговічність. Джерела інформації: 1. ДСТ 80026-97- Лінійки перевірочні. 2. ДСТ 166-89 - Штангенциркулі. 3. Хасхачих А.Д., Василенко В.С. Устройство для градировки преимущественно автогенераторных приборов. Авт.свид.SU 1377919 A1,Бюл.№8 от 29.02.88. Патент Украины №2762 от 01.06.93г. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for diagnostics of cracks in dwelling houses and building structures
Автори англійськоюKhaskhachykh Anatolii Dmytrovych, Khaskhachykh Dmytro Anatoliiovych
Назва патенту російськоюСпособ диагностики трещин в жилых домах и строительных конструкциях
Автори російськоюХасхачих Анатолий Дмитриевич, Хасхачих Дмитрий Анатольевич
МПК / Мітки
МПК: G01N 27/90, E04B 1/00, G01B 7/00
Мітки: житлових, спосіб, будинках, тріщин, діагностики, конструкціях, будівельних
Код посилання
<a href="https://ua.patents.su/2-81746-sposib-diagnostiki-trishhin-u-zhitlovikh-budinkakh-i-budivelnikh-konstrukciyakh.html" target="_blank" rel="follow" title="База патентів України">Спосіб діагностики тріщин у житлових будинках і будівельних конструкціях</a>
Спосіб визначення швидкості росту тріщин в матеріалах
Номер патенту: 65906
Опубліковано: 15.04.2004
Автори: Філоненко Сергій Федорович, Бабак Віталій Павлович, Калита Віктор Михайлович
МПК: G01N 29/06, G01N 29/14, G01P 15/00
Мітки: тріщин, швидкості, матеріалах, спосіб, росту, визначення
Формула / Реферат:
Спосіб визначення швидкості росту тріщин в матеріалах, що включає навантаження матеріалу з одночасним визначенням характеристик, за якими роблять висновки про швидкість росту тріщин в матеріалі, який відрізняється тим, що як вищезгадані характеристики реєструють випромінювання сигналів акустичної емісії, а швидкість росту тріщин визначають за тривалістю переднього фронту сигналів акустичної емісії від тріщин.
Спосіб підсилення несучих та самонесучих стін при улаштуванні прорізів в існуючих будинках
Номер патенту: 10908
Опубліковано: 15.12.2005
Автори: Хлопко Юрій Олександрович, Марков Андрій Іванович, Кокошуєв Павло Вікторович, Марков Олексій Андрійович
МПК: E02D 27/08
Мітки: стін, улаштуванні, будинках, несучих, прорізів, підсилення, існуючих, самонесучих, спосіб
Формула / Реферат:
Спосіб підсилення стіни існуючої будівлі при улаштуванні в ній прорізу з арочною формою верхньої грані, який включає обстеження стіни, нелінійний розрахунок методом кінцевих елементів стіни з проектними новими прорізами, існуючими прорізами та наявними пошкодженнями стіни, випилювання склепистого прорізу, встановлення арматурного каркаса та закріплення його в існуючій стіні.
Спосіб діагностування тріщин по об’єму їхнього розкриття на працюючому устаткуванні
Номер патенту: 66179
Опубліковано: 15.04.2004
Автори: Ахременко Валерій Леонідович, Титко Олексій Іванович, Счастливий Генадій Григорович
МПК: G01M 3/26, G01N 21/88
Мітки: устаткуванні, їхнього, розкриття, спосіб, тріщин, діагностування, об'єму, працюючому
Формула / Реферат:
Спосіб діагностування тріщин по об'єму їхнього розкриття на працюючому устаткуванні, при яком наявність тріщини визначається за тиском в герметичній порожнині, який відрізняється тим, що герметична порожнина формується на контрольованій ділянці поверхні устаткування, заповнюється рідиною, з'єднується з гнучкою мембраною, і за значенням стріли прогину мембрани чи її напружено-деформованим станом безперервно визначається об'єм розкриття...
Спосіб реєстрації розвитку тріщин у матеріалі
Номер патенту: 11145
Опубліковано: 15.12.2005
Автори: Родічев Юрій Михайлович, Добровольський Юрій Валентинович, Земцов Михайло Петрович, Стрижало Володимир Олександрович, Маслов Володимир Петрович
МПК: G01N 29/14
Мітки: спосіб, розвитку, реєстрації, тріщин, матеріали
Формула / Реферат:
Спосіб реєстрації розвитку тріщини у матеріалі, який включає операції механічного навантажування зразка і реєстрації під час навантажування сигналів акустичної емісії, за якими визначають характер розвитку тріщини, який відрізняється тим, що операцію механічного навантажування зразка адгезійного з'єднання елементів з крихких матеріалів типу скла, ситалів або кераміки, між якими розташований з'єднуючий шар, здійснюють в статичному режимі,...
Система термостабілізації житлових і промислових будівель
Номер патенту: 61306
Опубліковано: 17.11.2003
Автори: Шептала Володимир Захарович, Огородник Станіслав Станіславович, Верхман Олександр Аркадійович, Сєров Олександр Володимирович, Каспер Тетяна Юріївна
Мітки: будівель, система, термостабілізації, житлових, промислових
Формула / Реферат:
Система термостабілізації житлових і промислових будівель, що включає в себе власне будівлю, систему опалення, систему вентиляції з повітропроводами, яка відрізняється тим, що має теплообмінник, розташований під землею на глибині більше ніж 1,5-2 метри від поверхні і включений в систему повітропроводів таким чином, що повітря, яке ззовні подається до будівель проходить через нього.
