Спосіб гасіння пожеж горючих та легкозаймистих рідин у резервуарі, що містить рідину, в якій розміщують оброблену вогнезахисними фарбами сітку або пакет сіток, який відрізняється тим, що сітку закріплюють на додатково встановленому відбивачі у вигляді концентрично розміщеного на поплавках в резервуарі зрізаного конуса, які розміщені безпосередньо під поверхнею рідини, причому відбивач виконують із біметалевого матеріалу зі скривленням зрізаного конуса при нагріванні у бік стінок резервуара, а зовнішній діаметр зрізаного конуса виконують меншим внутрішнього діаметра резервуара на величину, меншу ніж теплове розширення відбивача при пожежі.

Текст

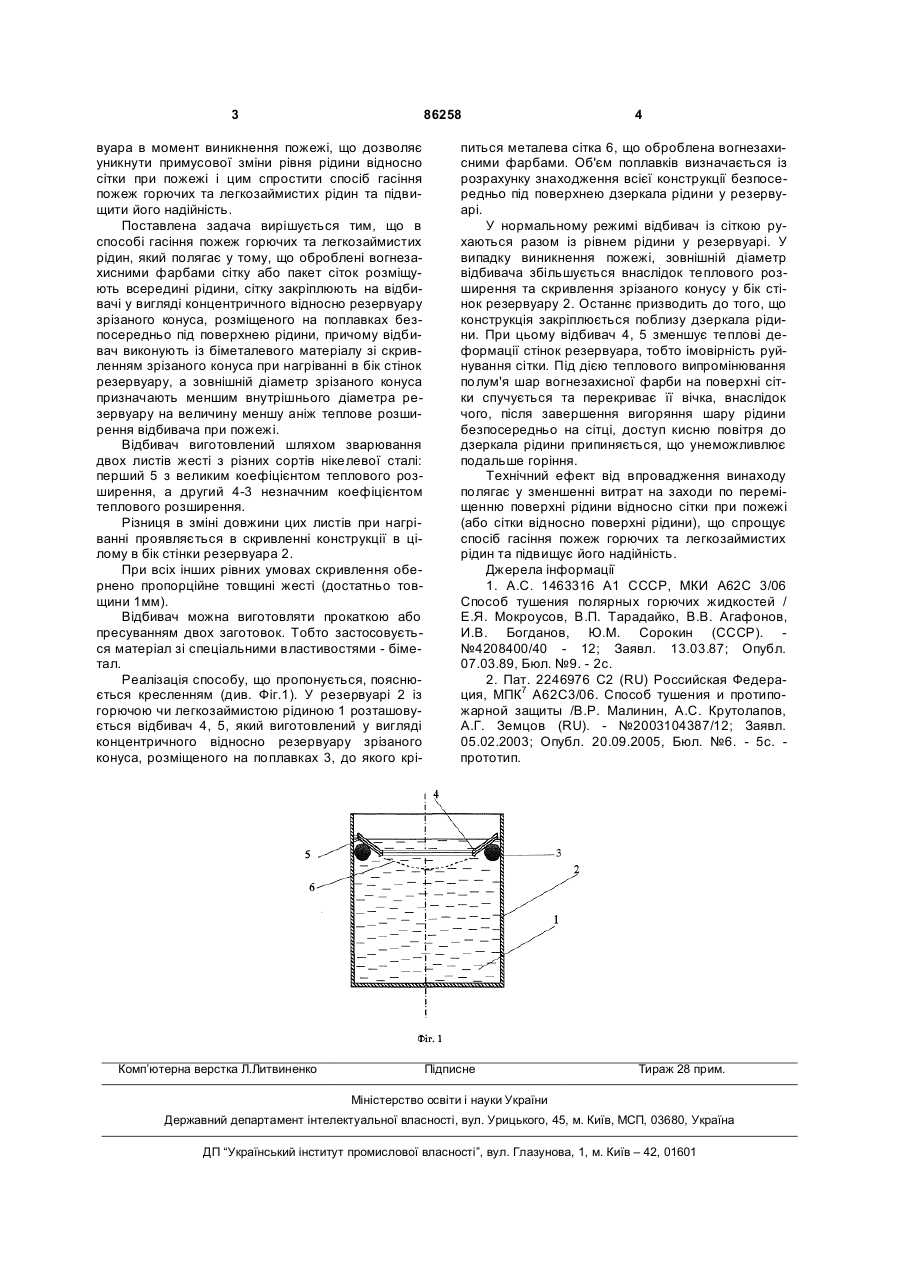

Спосіб гасіння пожеж горючих та легкозаймистих рідин у резервуарі, що містить рідину, в якій розміщують оброблену вогнезахисними фарбами сітку або пакет сіток, який відрізняється тим, що сітку закріплюють на додатково встановленому відбивачі у вигляді концентрично розміщеного на поплавках в резервуарі зрізаного конуса, які розміщені безпосередньо під поверхнею рідини, причому відбивач виконують із біметалевого матеріалу зі скривленням зрізаного конуса при нагріванні у бік стінок резервуара, а зовнішній діаметр зрізаного конуса виконують меншим внутрішнього діаметра резервуара на величину, меншу ніж теплове розширення відбивача при пожежі. Винахід відноситься до пожежогасіння і може бути використаний при гасінні пожеж горючих та легкозаймистих рідин. Відомий спосіб гасіння пожеж [1], який полягає у тому, що ємкість (піддон, приямок) з горючою рідиною накривають сталевим просічно-витяжним листом з кроком вічка 90¸125мм, на який, під час пожежі, зверху рівномірно та одночасно на всю поверхню, що горить, подають подрібнену до конгломератів 40¸80мм піну кратністю 50¸100 з інтенсивністю 0,15¸0,25л×с-1×м-2. Гасіння досягається за рахунок того, що хлоп’я піни падають на перфорований лист та перекривають його вічка, зависають на них, ізолюючи тим самим вміст ємкості від навколишнього повітря, у результаті чого припиняється горіння. Недоліками цього способу є великі витрати вогнегасних засобів та складність забезпечення одночасної подачі піни по всій поверхні листа внаслідок дії конвективних потоків на пожежі, а також необхідність використання обладнання для зберігання, приготування та транспортування вогнегасної речовини. Останнє призводить до того, що вартість використання цього способу гасіння пожежі зростає. Найбільш близьким до способу, що заявляється, є спосіб гасіння пожеж та протипожежного захисту [2], який полягає у тому, що попередньо оброблені вогаезахисними фарбами сітку чи сіткові пакети розташовують всередині рідини, а у випадку пожежі між рідиною та сіткою чи сітковими пакетами встановлюють відстань шляхом зміни рівня рідини або положення сітки чи сіткових пакетів відносно рівня рідини. При цьому зміну рівня рідини здійснюють за рахунок зливу рідини у аварійну ємкість, а зміну положення сітки або сіткових пакетів відносно дзеркала рідини здійснюють шляхом підйому сітки чи сітчастих пакетів. Недоліками цього способу є: порівняно великий час вільного горіння, протягом якого відбувається злив рідини з резервуару до аварійної ємкості та спучування шару вогнезахисного покриття, необхідність використання додаткового обладнання для підйому сітки чи сітчастого пакету або для спуску рідини у аварійну ємкість, велика імовірність руйнування сітки внаслідок виникнення теплових деформацій стінок резервуару. В основу винаходу поставлена задача створити спосіб гасіння пожеж горючих та легкозаймистих рідин розміщеною всередині рідини сіткою з фіксацією положення сітки відносно стінки резер (19) UA (11) 86258 (13) C2 (21) a200703600 (22) 02.04.2007 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) БАБЕНКО ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, UA, СЕНЧИХІН ЮРІЙ МИКОЛАЙОВИЧ, UA, ПЕТРЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, КРАМАРЧУК ОЛЕГ ВОЛОДИМИРОВИЧ, UA (73) УНІВЕРСИТЕТ ЦИВІЛЬНОГО ЗАХИСТУ УКРАЇНИ, UA (56) RU 2246976 C2, 27.02.2005 SU 1463316 A, 07.03.1989 SU 1079552 A, 15.03.1984 US 5123559 A, 23.06.1992 SU 939335 A1, 30.06.1982 CH 289243 A, 28.02.1953 US 2798633 A, 09.07.1957 3 86258 вуара в момент виникнення пожежі, що дозволяє уникнути примусової зміни рівня рідини відносно сітки при пожежі і цим спростити спосіб гасіння пожеж горючих та легкозаймистих рідин та підвищити його надійність. Поставлена задача вирішується тим, що в способі гасіння пожеж горючих та легкозаймистих рідин, який полягає у тому, що оброблені вогнезахисними фарбами сітку або пакет сіток розміщують всередині рідини, сітку закріплюють на відбивачі у вигляді концентричного відносно резервуару зрізаного конуса, розміщеного на поплавках безпосередньо під поверхнею рідини, причому відбивач виконують із біметалевого матеріалу зі скривленням зрізаного конуса при нагріванні в бік стінок резервуару, а зовнішній діаметр зрізаного конуса призначають меншим внутрішнього діаметра резервуару на величину меншу аніж теплове розширення відбивача при пожежі. Відбивач виготовлений шляхом зварювання двох листів жесті з різних сортів нікелевої сталі: перший 5 з великим коефіцієнтом теплового розширення, а другий 4-3 незначним коефіцієнтом теплового розширення. Різниця в зміні довжини цих листів при нагріванні проявляється в скривленні конструкції в цілому в бік стінки резервуара 2. При всіх інших рівних умовах скривлення обернено пропорційне товщині жесті (достатньо товщини 1мм). Відбивач можна виготовляти прокаткою або пресуванням двох заготовок. Тобто застосовується матеріал зі спеціальними властивостями - біметал. Реалізація способу, що пропонується, пояснюється кресленням (див. Фіг.1). У резервуарі 2 із горючою чи легкозаймистою рідиною 1 розташовується відбивач 4, 5, який виготовлений у вигляді концентричного відносно резервуару зрізаного конуса, розміщеного на поплавках 3, до якого крі Комп’ютерна верстка Л.Литвиненко 4 питься металева сітка 6, що оброблена вогнезахисними фарбами. Об'єм поплавків визначається із розрахунку знаходження всієї конструкції безпосередньо під поверхнею дзеркала рідини у резервуарі. У нормальному режимі відбивач із сіткою рухаються разом із рівнем рідини у резервуарі. У випадку виникнення пожежі, зовнішній діаметр відбивача збільшується внаслідок теплового розширення та скривлення зрізаного конусу у бік стінок резервуару 2. Останнє призводить до того, що конструкція закріплюється поблизу дзеркала рідини. При цьому відбивач 4, 5 зменшує теплові деформації стінок резервуара, тобто імовірність руйнування сітки. Під дією теплового випромінювання полум'я шар вогнезахисної фарби на поверхні сітки спучується та перекриває її вічка, внаслідок чого, після завершення вигоряння шару рідини безпосередньо на сітці, доступ кисню повітря до дзеркала рідини припиняється, що унеможливлює подальше горіння. Технічний ефект від впровадження винаходу полягає у зменшенні витрат на заходи по переміщенню поверхні рідини відносно сітки при пожежі (або сітки відносно поверхні рідини), що спрощує спосіб гасіння пожеж горючих та легкозаймистих рідин та підвищує його надійність. Джерела інформації 1. А.С. 1463316 А1 СССР, МКИ А62С 3/06 Способ тушения полярных горючих жидкостей / Е.Я. Мокроусов, В.П. Тарадайко, В.В. Агафонов, И.В. Богданов, Ю.М. Сорокин (СССР). №4208400/40 - 12; Заявл. 13.03.87; Опубл. 07.03.89, Бюл. №9. - 2с. 2. Пат. 2246976 С2 (RU) Российская Федерация, МПК7 А62С3/06. Способ тушения и протипожарной защиты /В.Р. Малинин, А.С. Крутолапов, А.Г. Земцов (RU). - №2003104387/12; Заявл. 05.02.2003; Опубл. 20.09.2005, Бюл. №6. - 5с. прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for extinguishing fires of inflammable liquids in reservoir

Автори англійською

Babenko Oleksii Volodymyrovych, Senchykhin Yurii Mykolaiovych, Petrenko Oleksandr Vasyliovych, Kramarchuk Oleh Volodymyrovych

Назва патенту російською

Способ гашения пожаров горючих и легковоспламеняющихся жидкостей в резервуаре

Автори російською

Бабенко Алексей Владимирович, Сенчихин Юрий Николаевич, Петренко Александр Васильевич, Крамарчук Олег Владимирович

МПК / Мітки

МПК: A62C 3/06

Мітки: резервуарі, легкозаймистих, спосіб, рідин, гасіння, горючих, пожеж
