Резервуар

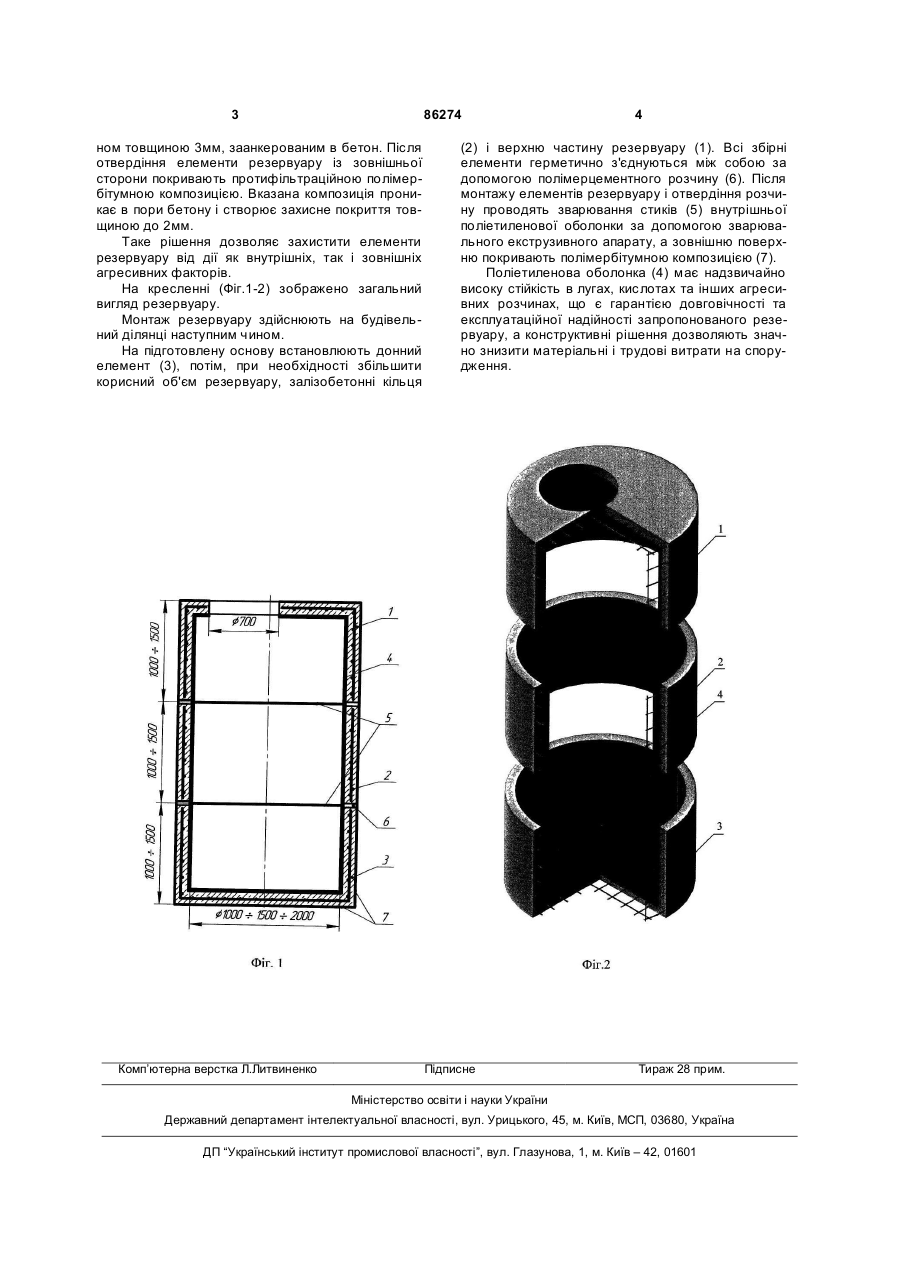

Резервуар, що містить збірні залізобетонні кільця, донну та верхню частини, який відрізняється тим, що донний елемент виконано у вигляді стакана, а верхній - у вигляді аналогічного, тільки перевернутого стакана, причому в днищі останнього передбачено люк, внутрішня поверхня стаканів і кілець облицьована листовим поліетиленом, заанкерованим при формуванні у бетон, зовнішня вкрита водонепроникною полімербітумною композицією, а стакани і кільця з'єднуються герметично між собою зварюванням поліетиленового облицювання і полімерцементним розчином. Винахід відноситься до галузі будівництва, а саме до інженерних споруд, таких як відстійники локальних систем очищення господарськопобутових стічних вод, до яких пред'являються підвищенні вимоги щодо корозійної стійкості та водонепроникності. Відомий резервуар для зберігання рідин, який включає днище, стінові панелі, які з'єднанні між собою розміщеними в кутах і по периметру резервуара ребрами жорсткості та зв'язними балками розміщеними по периметру стін в їх торці. Кожна стінова панель виконана із з'єднаних між собою пошарово азбестоцементних листів і покрита з внутрішньої сторони резервуара гідроізоляцією [а.с. №789655 СССР, кл. Е04Н7/02, 1980p.]. Недоліком цього резервуару є складність монтажу, висока матеріалоємність та недостатня герметичність. Найбільш близький за технічною суттю і досягаємому результату до резервуару, що заявляється, є резервуар для зберігання рідин, який складається з оболонки, виконаної із ребристих залізобетонних панелей з контурними ребрами і днища, виконаного у вигляді купола, поверненого вершиною вниз із встановлених ярусами по висоті трапецієвидних панелей із замкнутим контуром, при цьому купол встановлений протилежними торцями на фундаментні опори, а панелі днищ і стін зв'язані болтовим фланцевим з'єднанням з обтисненням еластичного ущільненого шару в зазорі між фланцями. Резервуар споряджений еластичним ущільнювачем і нащільником, які розміщені з внутрішньої сторони фланцевого сполучення, а кожна панель стін і днища виконана з полімерної плівки, краї якої заведені всередину фланцевого сполучення [а.с. №1807204 СССР, кл. Е04Н7/18, 1993p.]. Недоліком цього резервуару є слабка водонепроникність, висока матеріалоємність та складність монтажу. В основу винаходу поставлено задачу спрощення конструкції резервуару, підвищення його водонепроникності та довговічності шляхом створення збірного залізобетонного корпусу з внутрішньою водонепроникною та корозійностійкою поліетиленовою оболонкою та облаштування зовнішнього захисного покриття. Поставлена технічна задача вирішується таким чином. Елементи резервуара донної і верхньої частин виготовляють із залізобетону індустріальним способом, їх внутрішню поверхню в процесі формування облицьовують листовим поліетиле (19) UA (11) 86274 (13) C2 (21) a200706043 (22) 31.05.2007 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ЛЕВЧЕНКО АНАТОЛІЙ ІСИДОРОВИЧ, UA, КОРЕЦЬКИЙ ВОЛОДИМИР ПЕТРОВИЧ, UA, КОВАЛЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, МАРТИНЮК ГРИГОРІЙ ФЕДОСІЙОВИЧ, UA, БОЙКО ГРИГОРІЙ ЯРОСЛАВОВИЧ, UA, КОВТУНОВИЧ ІВАН ВАСИЛЬОВИЧ, UA (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, UA (56) SU 789655 A, 23.12.1980 SU 1807204 A1, 07.04.1993 SE 444342 B, 07.04.1986 US 754801, 15.03.1904 3 86274 ном товщиною 3мм, заанкерованим в бетон. Після отвердіння елементи резервуару із зовнішньої сторони покривають протифільтраційною полімербітумною композицією. Вказана композиція проникає в пори бетону і створює захисне покриття товщиною до 2мм. Таке рішення дозволяє захистити елементи резервуару від дії як внутрішніх, так і зовнішніх агресивних факторів. На кресленні (Фіг.1-2) зображено загальний вигляд резервуару. Монтаж резервуару здійснюють на будівельний ділянці наступним чином. На підготовлену основу встановлюють донний елемент (3), потім, при необхідності збільшити корисний об'єм резервуару, залізобетонні кільця Комп’ютерна верстка Л.Литвиненко 4 (2) і верхню частину резервуару (1). Всі збірні елементи герметично з'єднуються між собою за допомогою полімерцементного розчину (6). Після монтажу елементів резервуару і отвердіння розчину проводять зварювання стиків (5) внутрішньої поліетиленової оболонки за допомогою зварювального екструзивного апарату, а зовнішню поверхню покривають полімербітумною композицією (7). Поліетиленова оболонка (4) має надзвичайно високу стійкість в лугах, кислотах та інших агресивних розчинах, що є гарантією довговічності та експлуатаційної надійності запропонованого резервуару, а конструктивні рішення дозволяють значно знизити матеріальні і трудові витрати на спорудження. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
