Полімерна композиція

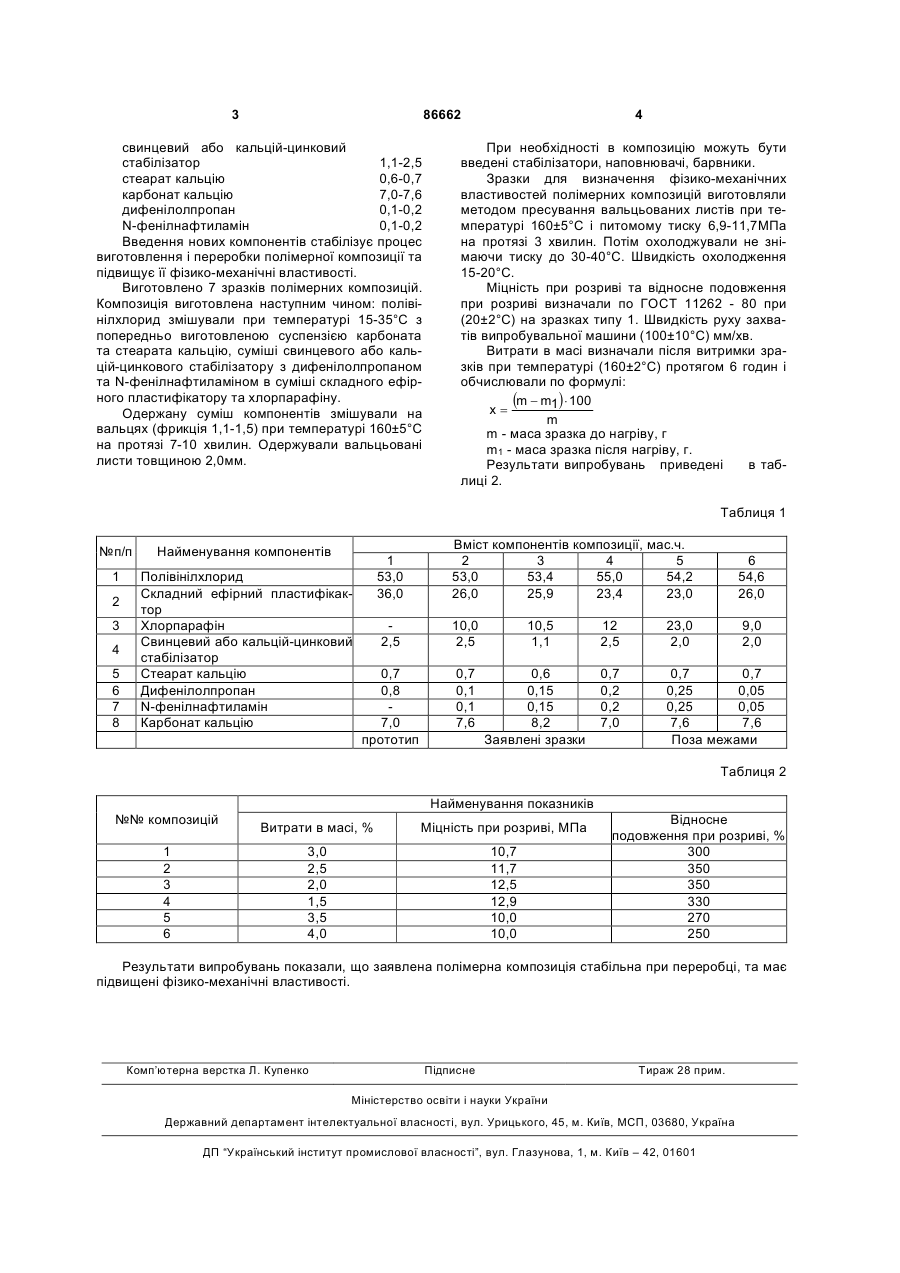

Полімерна композиція, що містить полівінілхлорид, карбонат та стеарат кальцію, яка відрізняється тим, що додатково містить суміш свинцевого або кальцій-цинкового стабілізатора з дифенілолпропаном та N-фенілнафтиламіном, а як пластифікатор містить суміш складноефірного пластифікатора та хлорпарафіну при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 53,0-55,0 складноефірний пластифікатор 23,4-26,0 хлорпарафін 10,0-11,0 свинцевий або кальційцинковий стабілізатор 1,1-2,5 стеарат кальцію 0,6-0,7 карбонат кальцію 7,0-7,6 дифенілолпропан 0,1-0,2 N-фенілнафтиламін 0,1-0,2. UA (21) a200705727 (22) 23.05.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, UA, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, UA, ХАРИН ВІКТОР СЕРГІЙОВИЧ, UA, ЗОЛОТАРЬОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, ЧУЛЄЄВА ОЛЕНА ВОЛОДИМИРІВНА, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", UA (56) SU 834026, 30.05.1981 RU 2 195 729 C1, 27.12.2002 RU 2 251 559 C1, 10.05.2005 RU 2 246 508 C2, 20.02.2005 JP 55021446, 15.02.1980 C2 2 (19) 1 3 86662 свинцевий або кальцій-цинковий стабілізатор 1,1-2,5 стеарат кальцію 0,6-0,7 карбонат кальцію 7,0-7,6 дифенілолпропан 0,1-0,2 N-фенілнафтиламін 0,1-0,2 Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико-механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 15-35°С з попередньо виготовленою суспензією карбоната та стеарата кальцію, суміші свинцевого або кальцій-цинкового стабілізатору з дифенілолпропаном та N-фенілнафтиламіном в суміші складного ефірного пластифікатору та хлорпарафіну. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. 4 При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначали по ГОСТ 11262 - 80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С) мм/хв. Витрати в масі визначали після витримки зразків при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1) × 100 x= m m - маса зразка до нагріву, г m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. Таблиця 1 №п/п 1 Полівінілхлорид Складний ефірний пластифікактор Хлорпарафін Свинцевий або кальцій-цинковий стабілізатор Стеарат кальцію Дифенілолпропан N-фенілнафтиламін Карбонат кальцію 1 53,0 36,0 Вміст компонентів композиції, мас.ч. 2 3 4 5 53,0 53,4 55,0 54,2 26,0 25,9 23,4 23,0 6 54,6 26,0 2,5 10,0 2,5 9,0 2,0 0,7 0,8 7,0 прототип 0,7 0,1 0,1 7,6 Найменування компонентів 2 3 4 5 6 7 8 10,5 1,1 0,6 0,15 0,15 8,2 Заявлені зразки 12 2,5 23,0 2,0 0,7 0,2 0,2 7,0 0,7 0,7 0,25 0,05 0,25 0,05 7,6 7,6 Поза межами Таблиця 2 Найменування показників №№ композицій 1 2 3 4 5 6 Витрати в масі, % Міцність при розриві, МПа 3,0 2,5 2,0 1,5 3,5 4,0 10,7 11,7 12,5 12,9 10,0 10,0 Відносне подовження при розриві, % 300 350 350 330 270 250 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Комп’ютерна верстка Л. Купенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
