Полімерна композиція

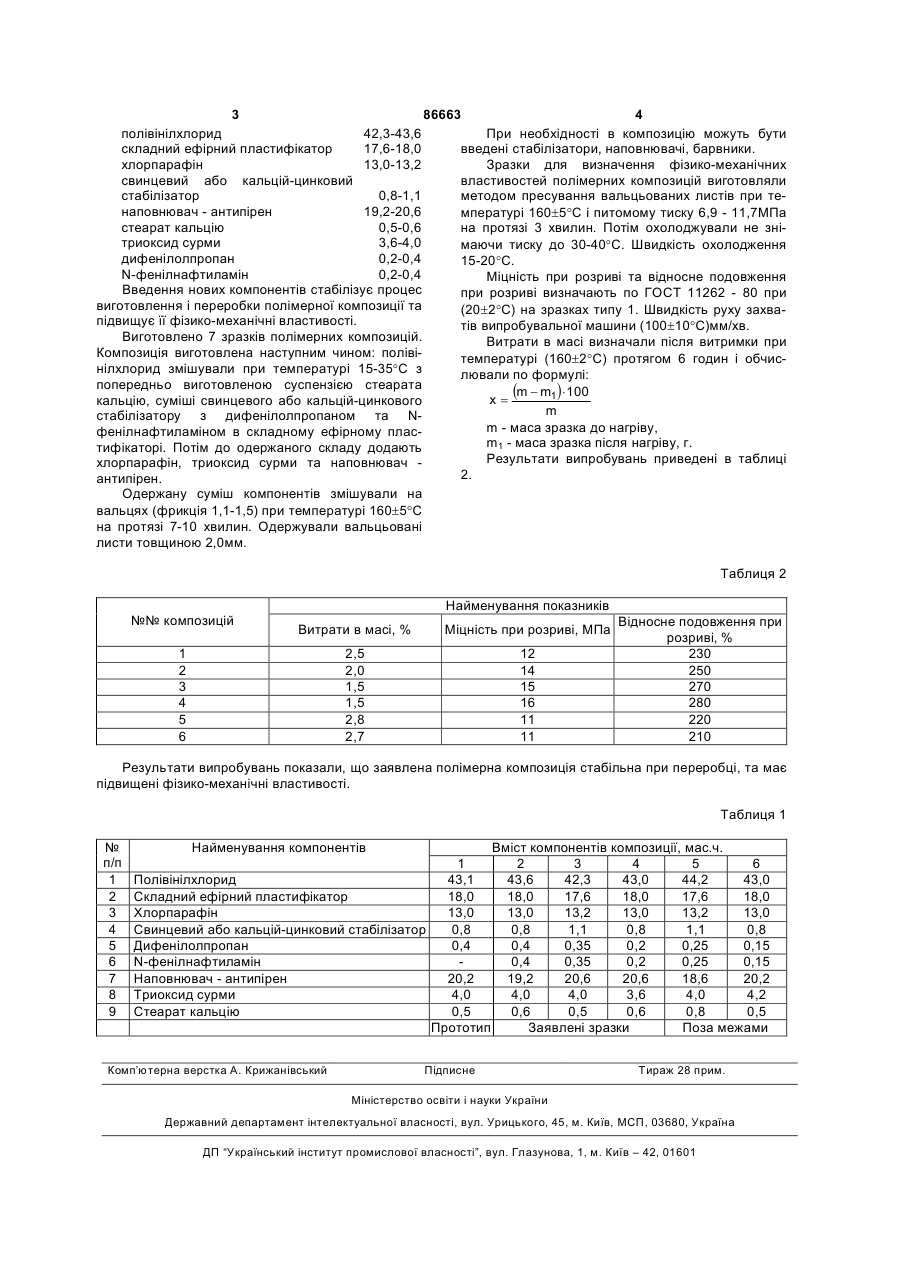

Полімерна композиція, яка містить полівінілхлорид, складноефірний пластифікатор, хлорпарафін, стеарат кальцію, наповнювач-антипірен, оксид сурми, яка відрізняється тим, що додатково містить суміш свинцевого або кальційцинкового стабілізатора, дифенілолпропану та Nфенілнафтиламіну при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 42,3-43,6 складноефірний пластифікатор 17,6-18,0 хлорпарафін 13,0-13,2 свинцевий або кальцій-цинковий стабілізатор 0,8-1,1 наповнювач-антипірен 19,2-20,6 стеарат кальцію 0,5-0,6 триоксид сурми 3,6-4,0 дифенілолпропан 0,2-0,4 N-фенілнафтиламін 0,2-0,4. UA (21) a200705728 (22) 23.05.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, UA, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, UA, ГАНЬШИНА ЛЮДМИЛА ВАСИЛІВНА, UA, НЕРОВНИЙ МИКОЛА ІВАНОВИЧ, UA, ІВАНОВА ВІКТОРІЯ ЄВГЕНІВНА, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", UA (56) RU 2 195 729 C1, 27.12.2002 SU 1 646 278 A1, 10.11.1995 SU 1 832 700 A1, 27.06.1996 RU 2 251 559 C1, 10.05.2005 RU 2 246 508 C2, 20.02.2005 JP 55021446, 15.02.1980 C2 2 (19) 1 3 86663 4 При необхідності в композицію можуть бути полівінілхлорид 42,3-43,6 введені стабілізатори, наповнювачі, барвники. складний ефірний пластифікатор 17,6-18,0 Зразки для визначення фізико-механічних хлорпарафін 13,0-13,2 властивостей полімерних композицій виготовляли свинцевий або кальцій-цинковий методом пресування вальцьованих листів при тестабілізатор 0,8-1,1 наповнювач - антипірен 19,2-20,6 мпературі 160±5°С і питомому тиску 6,9 - 11,7МПа стеарат кальцію 0,5-0,6 на протязі 3 хвилин. Потім охолоджували не знітриоксид сурми 3,6-4,0 маючи тиску до 30-40°С. Швидкість охолодження дифенілолпропан 0,2-0,4 15-20°С. N-фенілнафтиламін 0,2-0,4 Міцність при розриві та відносне подовження Введення нових компонентів стабілізує процес при розриві визначають по ГОСТ 11262 - 80 при виготовлення і переробки полімерної композиції та (20±2°С) на зразках типу 1. Швидкість руху захвапідвищує її фізико-механічні властивості. тів випробувальної машини (100±10°С)мм/хв. Виготовлено 7 зразків полімерних композицій. Витрати в масі визначали після витримки при Композиція виготовлена наступним чином: полівітемпературі (160±2°С) протягом 6 годин і обчиснілхлорид змішували при температурі 15-35°С з лювали по формулі: попередньо виготовленою суспензією стеарата (m - m1) × 100 x= кальцію, суміші свинцевого або кальцій-цинкового m стабілізатору з дифенілолпропаном та Nm - маса зразка до нагріву, фенілнафтиламіном в складному ефірному пласm1 - маса зразка після нагріву, г. тифікаторі. Потім до одержаного складу додають Результати випробувань приведені в таблиці хлорпарафін, триоксид сурми та наповнювач 2. антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. Таблиця 2 Найменування показників №№ композицій Витрати в масі, % Міцність при розриві, МПа 2,5 2,0 1,5 1,5 2,8 2,7 12 14 15 16 11 11 1 2 3 4 5 6 Відносне подовження при розриві, % 230 250 270 280 220 210 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Таблиця 1 № п/п 1 2 3 4 5 6 7 8 9 Найменування компонентів 1 Полівінілхлорид 43,1 Складний ефірний пластифікатор 18,0 Хлорпарафін 13,0 Свинцевий або кальцій-цинковий стабілізатор 0,8 Дифенілолпропан 0,4 N-фенілнафтиламін Наповнювач - антипірен 20,2 Триоксид сурми 4,0 Стеарат кальцію 0,5 Прототип Комп’ютерна верстка А. Крижанівський Вміст компонентів композиції, мас.ч. 2 3 4 5 6 43,6 42,3 43,0 44,2 43,0 18,0 17,6 18,0 17,6 18,0 13,0 13,2 13,0 13,2 13,0 0,8 1,1 0,8 1,1 0,8 0,4 0,35 0,2 0,25 0,15 0,4 0,35 0,2 0,25 0,15 19,2 20,6 20,6 18,6 20,2 4,0 4,0 3,6 4,0 4,2 0,6 0,5 0,6 0,8 0,5 Заявлені зразки Поза межами Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
