Вставний фільтр для очистки газів

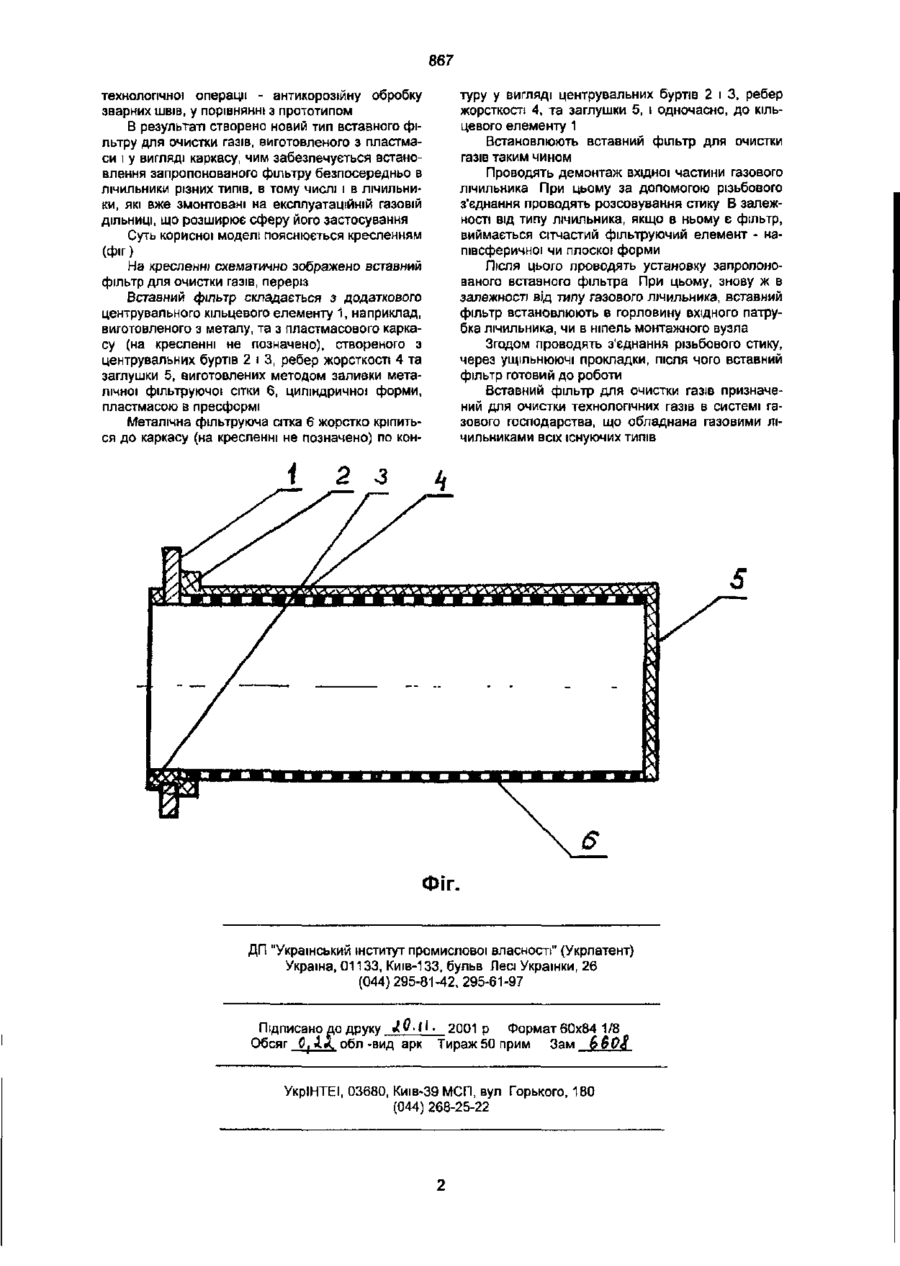

Вставний фільтр для очистки газів, який виконаний із металічної фільтруючої сітки циліндричної форми з заглушкою, ребрами жорсткості і з центруючим елементом, що жорстко з'єднаний із сіткою, який відрізняється тим, що він обладнаний додатковим центруючим кільцевим елементом, і центруючий елемент виконаний у вигляді центруючих буртів, які з ребрами жорсткості та заглушкою, що утворюють каркас, виготовлені з пластмаси Корисна модель відноситься до техніки очистки газів, зокрема, до очистки технологічних газів Відомий корпусний фільтр для очистки газів, який виконаний із металічної фільтруючої сітки циліндричної форми з заглушкою і ребрами жорсткості [Авторське свідоцтво СРСР № 893222 1981] Проте застосування даного пристрою обмежене додатковою технологічною операцією, яка передбачає врізання корпусного фільтру на вже існуючих газових дільницях, що зменшує його застосування Найбільш близьким за технічною суттю до корисної моделі, що пропонується, є вставний фільтр для очистки газів, який виконаний із металічної фільтруючої сітки циліндричної форми з заглушкою, ребрами жорсткості і з центрувальним елементом, що жорстко з'єднаний з сіткою, при цьому, центрувальний елемент виконаний у вигляді центрувальної вилкоподібної втулки, де сітка одним кінцем жорстко з'єднана з вилкою, тобто надійність забезпечується тільки центрувальним елементом Проте плоска поверхня центрувальної вилкоподібної втулки не виключає можливість зміщування ущільнювальної прокладки, що спричинює її зминання при закручуванні з'єднання та не гарантує повної герметичності, при цьому це зумовлено і тим, що ущільнювальна/ні прокладки не входять до конструктивного комплекту фільтрів Крім того, зварна конструкція вставного фільтра потребує додаткової антикорозійної обробки зварних швів В основу корисної моделі, що пропонується, поставлено задачу вдосконалення вставного фільтру для очистки газів шляхом конструктивної зміни кріплення фільтруючої сітки забезпечити надійність і герметичність пристрою та вилучення тех нологічної операції антикорозійної обробки зварних швів Поставлена задача в запропонованій конструкції корисної моделі досягається тим, що фільтр обладнаний додатковим центрувальним кільцевим елементом, і центрувальний елемент виконаний у вигляді центрувальних буртів які з ребрами жорсткості та заглушкою, що утворюють каркас, виготовлені з пластмаси Суттєвими ознаками корисної моделі є - наявність додаткового центрувального кільцевого елементу, - виконанням центрувального елементу у вигляді центрувальних буртів які з ребрами та заглушкою створюють каркас, і виготовлені з пластмаси Наявність сукупності суттєвих ознак, якими наділений вставний фільтр для очистки газів, що пропонується, забезпечує досягнення технічного результату - герметичність пристрою за рахунок наявності центрувальних буртів по обидва боки центрувального кільцевого елементу, які виключають можливість зміщення ущільнювальної/них прокпадки/ок і їх зминання при застосуванні прокладок, що не входять до конструкції фільтра, в процесі їх монтажу Конструктивним виконанням кріплення фільтруючої сітки до каркасу, а саме, за рахунок створення ЦІЛІСНОГО елементу з центрувальних буртів, ребер жорсткості та заглушки, та за рахунок виготовлення їх із пластмаси, забезпечується жорстке з'єднання фільтруючої сітки з каркасом по периметру, тим самим забезпечується надійність пристрою (тоді як у прототипі тільки центрувальним елементом) Крім того, виготовлення каркасу з пластмаси забезпечує вилучення 1 СО 00 867 технологічної операції - антикорозійну обробку зварних швів, у порівнянні з прототипом В результаті створено новий тип вставного фільтру для очистки газів, виготовленого з пластмаси і у вигляді каркасу, чим забезпечується встановлення запропонованого фільтру безпосередньо в лічильники різних типів, в тому числі і в лічильники, які вже змонтовані на експлуатаційній газовій ДІЛЬНИЦІ, що розширює сферу його застосування Суть корисної моделі пояснюється кресленням (Ф'Г) На кресленні схематично зображено вставний фільтр для очистки газів, переріз Вставний фільтр складається з додаткового центрувального кільцевого елементу 1, наприклад, виготовленого з металу, та з пластмасового каркасу (на кресленні не позначено), створеного з центрувальних буртів 2 і 3, ребер жорсткості 4 та заглушки 5, виготовлених методом заливки металічної фільтруючої сітки 6, циліндричної форми, пластмасою в пресформі Металічна фільтруюча сітка б жорстко кріпиться до каркасу (на кресленні не позначено) по кон туру у вигляді центрувальних буртів 2 і 3, ребер жорсткості 4, та заглушки 5, і одночасно, до кільцевого елементу 1 Встановлюють вставний фільтр для очистки газів таким чином Проводять демонтаж вхідної частини газового лічильника При цьому за допомогою різьбового з'єднання проводять розсовування стику В залежності від типу лічильника, якщо в ньому є фільтр, виймається сітчастий фільтруючий елемент - напівсферичної чи плоскої форми Після ЦЬОГО проводять установку запропонованого вставного фільтра При цьому, знову ж в залежності від типу газового лічильника, вставний фільтр встановлюють в горловину вхідного патрубка лічильника, чи в ніпель монтажного вузла Згодом проводять з'єднання різьбового стику, через ущільнюючі прокладки, після чого вставний фільтр готовий до роботи Вставний фільтр для очистки газів призначений для очистки технологічних газів в системі газового господарства, що обладнана газовими лічильниками всіх існуючих типів ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку J.v-(' •__ 2001 р Формат 60x84 1/8 Обсяг 0,4. Д. обл -вид арк Тираж 50 прим Зам $$0< УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
