Мірник об’єму газу з рідинним розділювачем

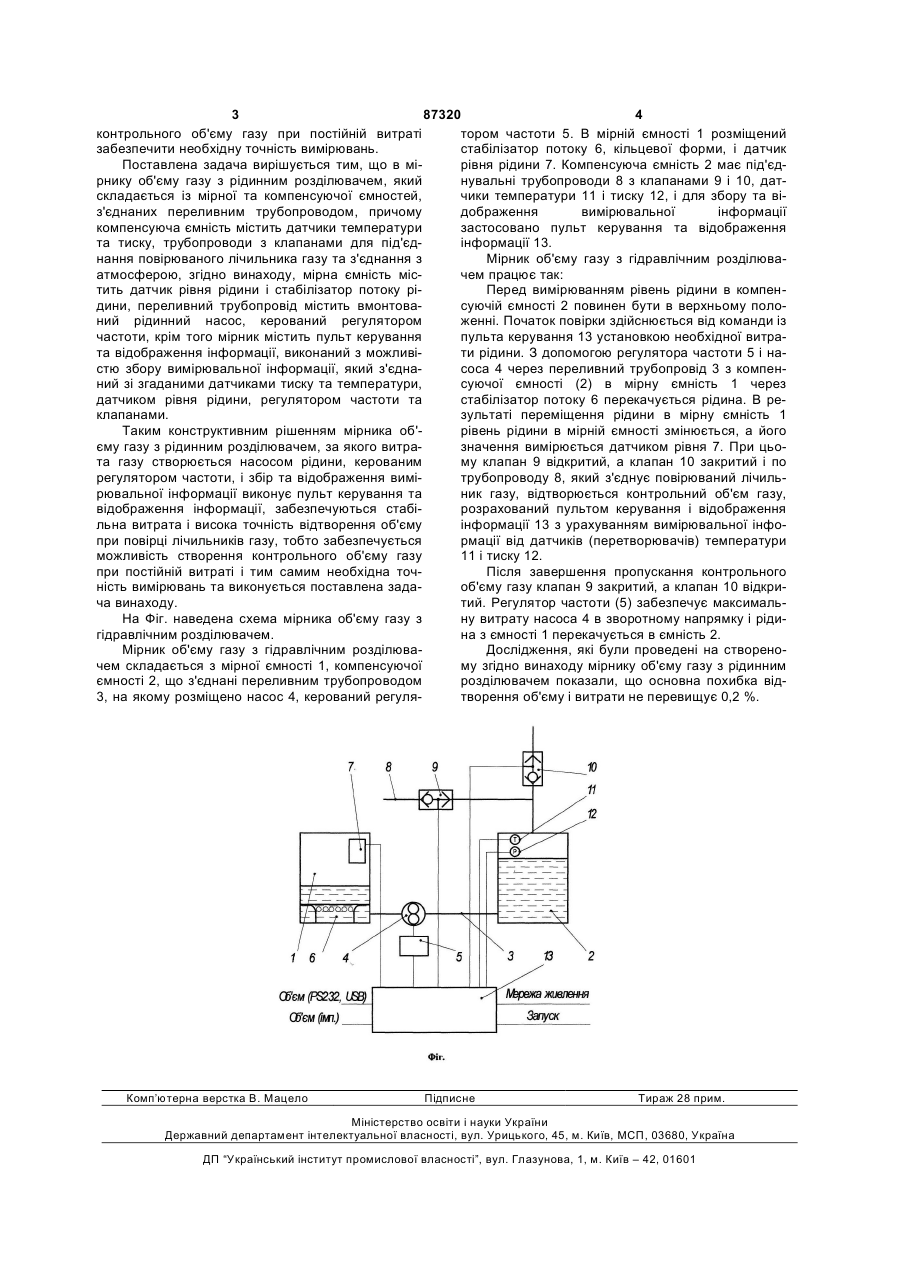

Мірник об'єму газу з рідинним розділювачем, який складається із мірної та компенсуючої ємностей, з'єднаних переливним трубопроводом, причому компенсуюча ємність містить датчики температури та тиску, трубопроводи з клапанами для під'єднання повірюваного лічильника газу та з'єднання з атмосферою, який відрізняється тим, що мірна ємність містить датчик рівня рідини і стабілізатор потоку рідини, переливний трубопровід містить вмонтований рідинний насос, керований регулятором частоти, крім того мірник містить пульт керування та відображення інформації, виконаний з можливістю збору вимірювальної інформації, який з'єднаний зі згаданими датчиками тиску та температури, датчиком рівня рідини, регулятором частоти та клапанами. Винахід відноситься до засобів вимірювання газу, який може бути використаний для повірки лічильників і витратомірів газу. Відомий дзвоновий газовий мірник, який складається із мірної ємності у вигляді дзвону, зануреного в розділювальну рідину з ємністю, повірочної ділянки, контрольної лінійки, контакти якої включені в мережу керування елементами збору інформації з повірюваних лічильників (СССР, ав. св. №151485, Бюл.№21, 1962г.)· Недоліком такого газового мірника є великі габаритні розміри, великі похибки вимірювання за рахунок недосконалої системи збору інформації. Найближчим до винаходу, що заявляється, за технічною суттю є мірник об'єму газу з рідинним розділювачем, на базі якого побудована витратомірна установка, і який складається з мірної і напірної ємностей, з'єднаних переливним трубопроводом, причому мірна ємність має трубопроводи для під'єднання повірюваного лічильника газу та з'єднання з атмосферним простором через клапани перетворювачів тиску і температури, регулюючої засувки (Газовая расходомерная установка на основе метода вытеснения и оценка точности. ~ К.В.Черкас, Г.О.Татарченко, С.П.Каленюк //Український метрологічний журнал. - 2003 - випуск 1, с.61-64). Недоліком такого мірника об'єму газу є нерівномірність створеної витрати об'єму газу, так як, регулювання витрати здійснюється засувкою з електроприводом, та забезпечення гідростатичного рівня в напірній ємності, що в результаті перевищує нормовані відхилення витрати більше як ±5%. Відповідно, при зміні витрати газу змінюється його тиск на вході в лічильник і коливається гідростатичний тиск в мірній ємності, а це призводить до похибок при вимірюванні об'єму газу. В основу винаходу - Мірник об'єму газу з рідинним розділювачем, що заявляється, поставлена задача створити точний мірник об'єму газу шляхом конструктивних рішень мірної і компенсуючої ємностей з відповідними робочим середовищем, трубопроводами, датчиками (перетворювачами) і пультом керування та відображення інформації, виконаним з можливістю збору вимірювальної інформації, досягненням створення (19) UA (11) 87320 (13) (21) a200700601 (22) 22.01.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ВОЩИНСЬКИЙ ВІКТОР СТАНІСЛАВОВИЧ, ІРОДЕНКО ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, БІЄНКО ОЛЕКСІЙ ВІКТОРОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ ІВАНО-ФРАНКІВСЬКЕ СПЕЦІАЛЬНЕ КОНСТРУКТОРСЬКЕ БЮРО ЗАСОБІВ АВТОМАТИЗАЦІЇ (56) RU 2169909 C2, 27.06.2001 GB 1426480, 25.02.1976 US 5564305, 15.10.1996 US 3813916, 04.06.1974 UA 71492 A, 15.11.2004 SU 151485, бюл. № 21, 1962 Черкас К. В., Татарченко Г. О., Каленюк С. П. Газовая расходомерная установка на основе метода C2 1 3 87320 4 контрольного об'єму газу при постійній витраті тором частоти 5. В мірній ємності 1 розміщений забезпечити необхідну точність вимірювань. стабілізатор потоку 6, кільцевої форми, і датчик Поставлена задача вирішується тим, що в мірівня рідини 7. Компенсуюча ємність 2 має під'єдрнику об'єму газу з рідинним розділювачем, який нувальні трубопроводи 8 з клапанами 9 і 10, датскладається із мірної та компенсуючої ємностей, чики температури 11 і тиску 12, і для збору та віз'єднаних переливним трубопроводом, причому дображення вимірювальної інформації компенсуюча ємність містить датчики температури застосовано пульт керування та відображення та тиску, трубопроводи з клапанами для під'єдінформації 13. нання повірюваного лічильника газу та з'єднання з Мірник об'єму газу з гідравлічним розділюваатмосферою, згідно винаходу, мірна ємність місчем працює так: тить датчик рівня рідини і стабілізатор потоку ріПеред вимірюванням рівень рідини в компендини, переливний трубопровід містить вмонтовасуючій ємності 2 повинен бути в верхньому полоний рідинний насос, керований регулятором женні. Початок повірки здійснюється від команди із частоти, крім того мірник містить пульт керування пульта керування 13 установкою необхідної витрата відображення інформації, виконаний з можливіти рідини. З допомогою регулятора частоти 5 і настю збору вимірювальної інформації, який з'єднасоса 4 через переливний трубопровід 3 з компенний зі згаданими датчиками тиску та температури, суючої ємності (2) в мірну ємність 1 через датчиком рівня рідини, регулятором частоти та стабілізатор потоку 6 перекачується рідина. В реклапанами. зультаті переміщення рідини в мірну ємність 1 Таким конструктивним рішенням мірника об'рівень рідини в мірній ємності змінюється, а його єму газу з рідинним розділювачем, за якого витразначення вимірюється датчиком рівня 7. При цьота газу створюється насосом рідини, керованим му клапан 9 відкритий, а клапан 10 закритий і по регулятором частоти, і збір та відображення вимітрубопроводу 8, який з'єднує повірюваний лічильрювальної інформації виконує пульт керування та ник газу, відтворюється контрольний об'єм газу, відображення інформації, забезпечуються стабірозрахований пультом керування і відображення льна витрата і висока точність відтворення об'єму інформації 13 з урахуванням вимірювальної інфопри повірці лічильників газу, тобто забезпечується рмації від датчиків (перетворювачів) температури можливість створення контрольного об'єму газу 11 і тиску 12. при постійній витраті і тим самим необхідна точПісля завершення пропускання контрольного ність вимірювань та виконується поставлена задаоб'єму газу клапан 9 закритий, а клапан 10 відкрича винаходу. тий. Регулятор частоти (5) забезпечує максимальНа Фіг. наведена схема мірника об'єму газу з ну витрату насоса 4 в зворотному напрямку і рідигідравлічним розділювачем. на з ємності 1 перекачується в ємність 2. Мірник об'єму газу з гідравлічним розділюваДослідження, які були проведені на створеночем складається з мірної ємності 1, компенсуючої му згідно винаходу мірнику об'єму газу з рідинним ємності 2, що з'єднані переливним трубопроводом розділювачем показали, що основна похибка від3, на якому розміщено насос 4, керований регулятворення об'єму і витрати не перевищує 0,2 %. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
