Одоризатор газу паровий

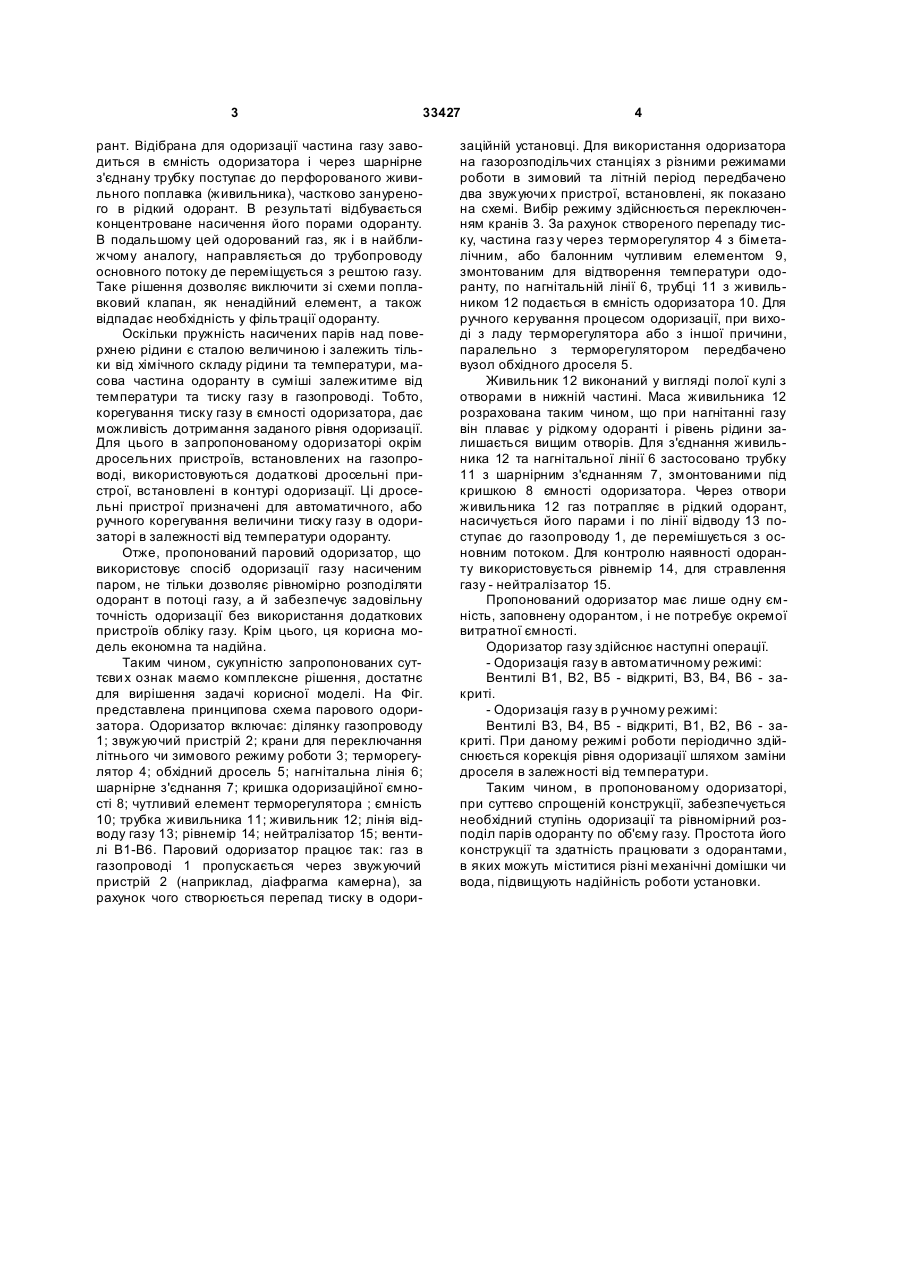

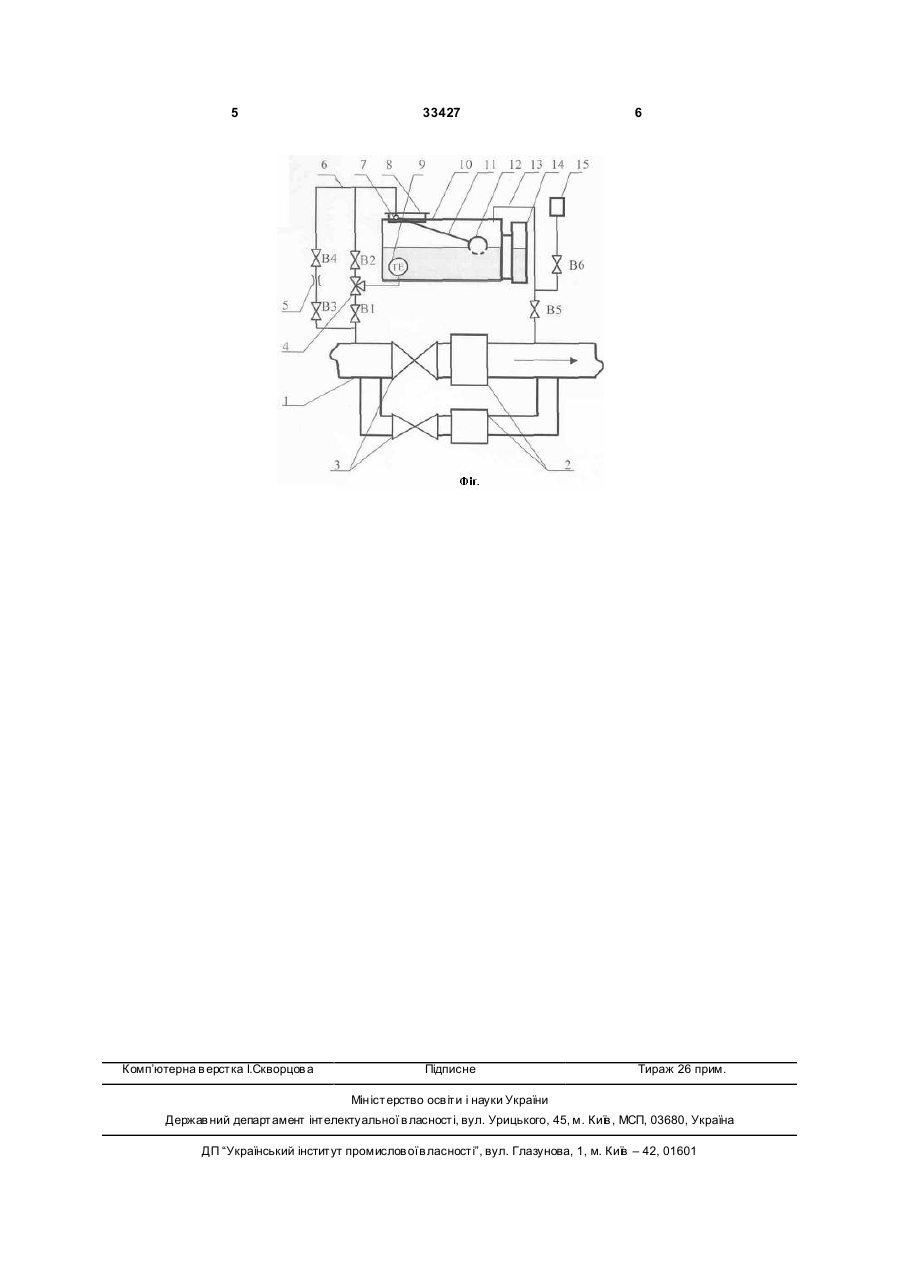

Одоризатор газу паровий, що містить ділянку газопроводу з камерною діафрагмою, одоризацій 3 33427 рант. Відібрана для одоризації частина газу заводиться в ємність одоризатора і через шарнірне з'єднану трубку поступає до перфорованого живильного поплавка (живильника), частково зануреного в рідкий одорант. В результаті відбувається концентроване насичення його порами одоранту. В подальшому цей одорований газ, як і в найближчому аналогу, направляється до трубопроводу основного потоку де переміщується з рештою газу. Таке рішення дозволяє виключити зі схеми поплавковий клапан, як ненадійний елемент, а також відпадає необхідність у фільтрації одоранту. Оскільки пружність насичених парів над поверхнею рідини є сталою величиною і залежить тільки від хімічного складу рідини та температури, масова частина одоранту в суміші залежитиме від температури та тиску газу в газопроводі. Тобто, корегування тиску газу в ємності одоризатора, дає можливість дотримання заданого рівня одоризації. Для цього в запропонованому одоризаторі окрім дросельних пристроїв, встановлених на газопроводі, використовуються додаткові дросельні пристрої, встановлені в контурі одоризації. Ці дросельні пристрої призначені для автоматичного, або ручного корегування величини тиску газу в одоризаторі в залежності від температури одоранту. Отже, пропонований паровий одоризатор, що використовує спосіб одоризації газу насиченим паром, не тільки дозволяє рівномірно розподіляти одорант в потоці газу, а й забезпечує задовільну точність одоризації без використання додаткових пристроїв обліку газу. Крім цього, ця корисна модель економна та надійна. Таким чином, сукупністю запропонованих суттєви х ознак маємо комплексне рішення, достатнє для вирішення задачі корисної моделі. На Фіг. представлена принципова схема парового одоризатора. Одоризатор включає: ділянку газопроводу 1; звужуючий пристрій 2; крани для переключання літнього чи зимового режиму роботи 3; терморегулятор 4; обхідний дросель 5; нагнітальна лінія 6; шарнірне з'єднання 7; кришка одоризаційної ємності 8; чутливий елемент терморегулятора ; ємність 10; трубка живильника 11; живильник 12; лінія відводу газу 13; рівнемір 14; нейтралізатор 15; вентилі В1-В6. Паровий одоризатор працює так: газ в газопроводі 1 пропускається через звужуючий пристрій 2 (наприклад, діафрагма камерна), за рахунок чого створюється перепад тиску в одори 4 заційній установці. Для використання одоризатора на газорозподільчих станціях з різними режимами роботи в зимовий та літній період передбачено два звужуючи х пристрої, встановлені, як показано на схемі. Вибір режиму здійснюється переключенням кранів 3. За рахунок створеного перепаду тиску, частина газ у через терморегулятор 4 з біметалічним, або балонним чутливим елементом 9, змонтованим для відтворення температури одоранту, по нагнітальній лінії 6, трубці 11 з живильником 12 подається в ємність одоризатора 10. Для ручного керування процесом одоризації, при виході з ладу терморегулятора або з іншої причини, паралельно з терморегулятором передбачено вузол обхідного дроселя 5. Живильник 12 виконаний у вигляді полої кулі з отворами в нижній частині. Маса живильника 12 розрахована таким чином, що при нагнітанні газу він плаває у рідкому одоранті і рівень рідини залишається вищим отворів. Для з'єднання живильника 12 та нагнітальної лінії 6 застосовано трубку 11 з шарнірним з'єднанням 7, змонтованими під кришкою 8 ємності одоризатора. Через отвори живильника 12 газ потрапляє в рідкий одорант, насичується його парами і по лінії відводу 13 поступає до газопроводу 1, де перемішується з основним потоком. Для контролю наявності одоранту використовується рівнемір 14, для стравлення газу - нейтралізатор 15. Пропонований одоризатор має лише одну ємність, заповнену одорантом, і не потребує окремої витратної ємності. Одоризатор газу здійснює наступні операції. - Одоризація газу в автоматичному режимі: Вентилі В1, В2, В5 - відкриті, В3, В4, В6 - закриті. - Одоризація газу в р учному режимі: Вентилі В3, В4, В5 - відкриті, В1, В2, В6 - закриті. При даному режимі роботи періодично здійснюється корекція рівня одоризації шляхом заміни дроселя в залежності від температури. Таким чином, в пропонованому одоризаторі, при суттєво спрощеній конструкції, забезпечується необхідний ступінь одоризації та рівномірний розподіл парів одоранту по об'єму газу. Простота його конструкції та здатність працювати з одорантами, в яких можуть міститися різні механічні домішки чи вода, підвищують надійність роботи установки. 5 Комп’ютерна в ерстка І.Скворцов а 33427 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
