Клейова композиція для виготовлення фанери та фанерної продукції

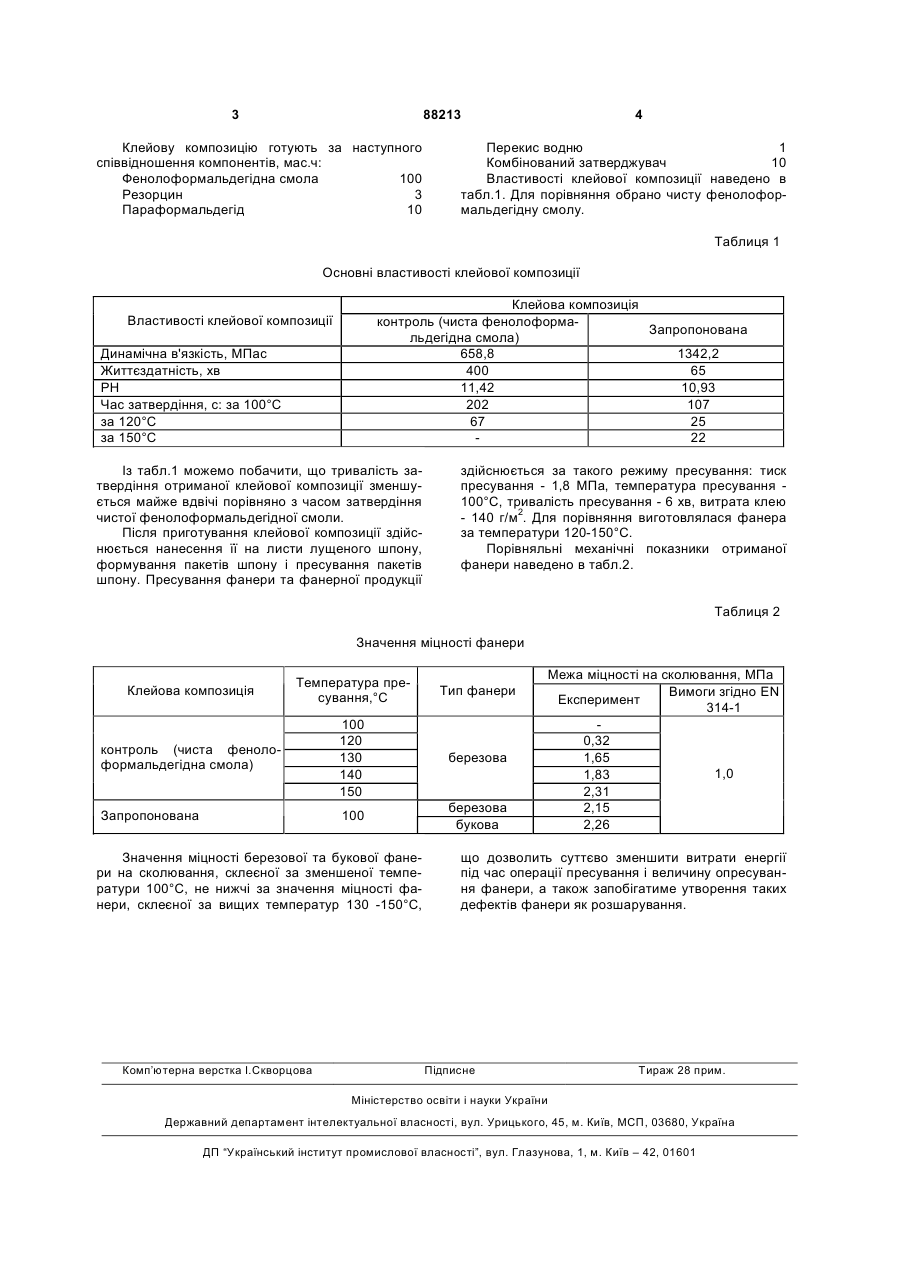

Клейова композиція для виготовлення фанери та фанерної продукції, яка містить фенолоформальдегідну смолу, резорцин, параформальдегід, яка відрізняється тим, що додатково містить пероксид водню і комбінований затверджувач, який містить 6 мас. ч. меламіну, 6 мас. ч. біхромату калію та 18 мас. ч. води, за наступного співвідношення компонентів, мас. ч: фенолоформальдегідна смола 100 резорцин 3 параформальдегід 10 пероксид водню 1 комбінований затверджувач 10. (19) (21) a200715024 (22) 29.12.2007 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) БЕХТА ПАВЛО АНТОНОВИЧ, ПОТАПОВА ОЛЬГА АНАТОЛІЇВНА, ЯН СЕДЛЯЧІК (73) НАЦІОНАЛЬНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ (56) UA 55614 A, 15.04.2003 SU 857206, 23.08.1981 SU 364426, 28.12.1972 GB 613 576, 30.11.1948 GB 1 340 935, 19.12.1973 JP 57074376 A, 10.05.1982 3 88213 Клейову композицію готують за наступного співвідношення компонентів, мас.ч: Фенолоформальдегідна смола 100 Резорцин 3 Параформальдегід 10 4 Перекис водню 1 Комбінований затверджувач 10 Властивості клейової композиції наведено в табл.1. Для порівняння обрано чисту фенолоформальдегідну смолу. Таблиця 1 Основні властивості клейової композиції Клейова композиція контроль (чиста фенолоформаЗапропонована льдегідна смола) 658,8 1342,2 400 65 11,42 10,93 202 107 67 25 22 Властивості клейової композиції Динамічна в'язкість, МПас Життєздатність, хв РН Час затвердіння, с: за 100°С за 120°С за 150°С Із табл.1 можемо побачити, що тривалість затвердіння отриманої клейової композиції зменшується майже вдвічі порівняно з часом затвердіння чистої фенолоформальдегідної смоли. Після приготування клейової композиції здійснюється нанесення її на листи лущеного шпону, формування пакетів шпону і пресування пакетів шпону. Пресування фанери та фанерної продукції здійснюється за такого режиму пресування: тиск пресування - 1,8 МПа, температура пресування 100°С, тривалість пресування - 6 хв, витрата клею - 140 г/м2. Для порівняння виготовлялася фанера за температури 120-150°С. Порівняльні механічні показники отриманої фанери наведено в табл.2. Таблиця 2 Значення міцності фанери Клейова композиція Температура пресування,°С Тип фанери контроль (чиста фенолоформальдегідна смола) 100 120 130 140 150 березова Запропонована 100 березова букова Значення міцності березової та букової фанери на сколювання, склеєної за зменшеної температури 100°С, не нижчі за значення міцності фанери, склеєної за вищих температур 130 -150°С, Комп’ютерна верстка І.Скворцова Межа міцності на сколювання, МПа Вимоги згідно EN Експеримент 314-1 0,32 1,65 1,0 1,83 2,31 2,15 2,26 що дозволить суттєво зменшити витрати енергії під час операції пресування і величину опресування фанери, а також запобігатиме утворення таких дефектів фанери як розшарування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
