Органічна зв’язка

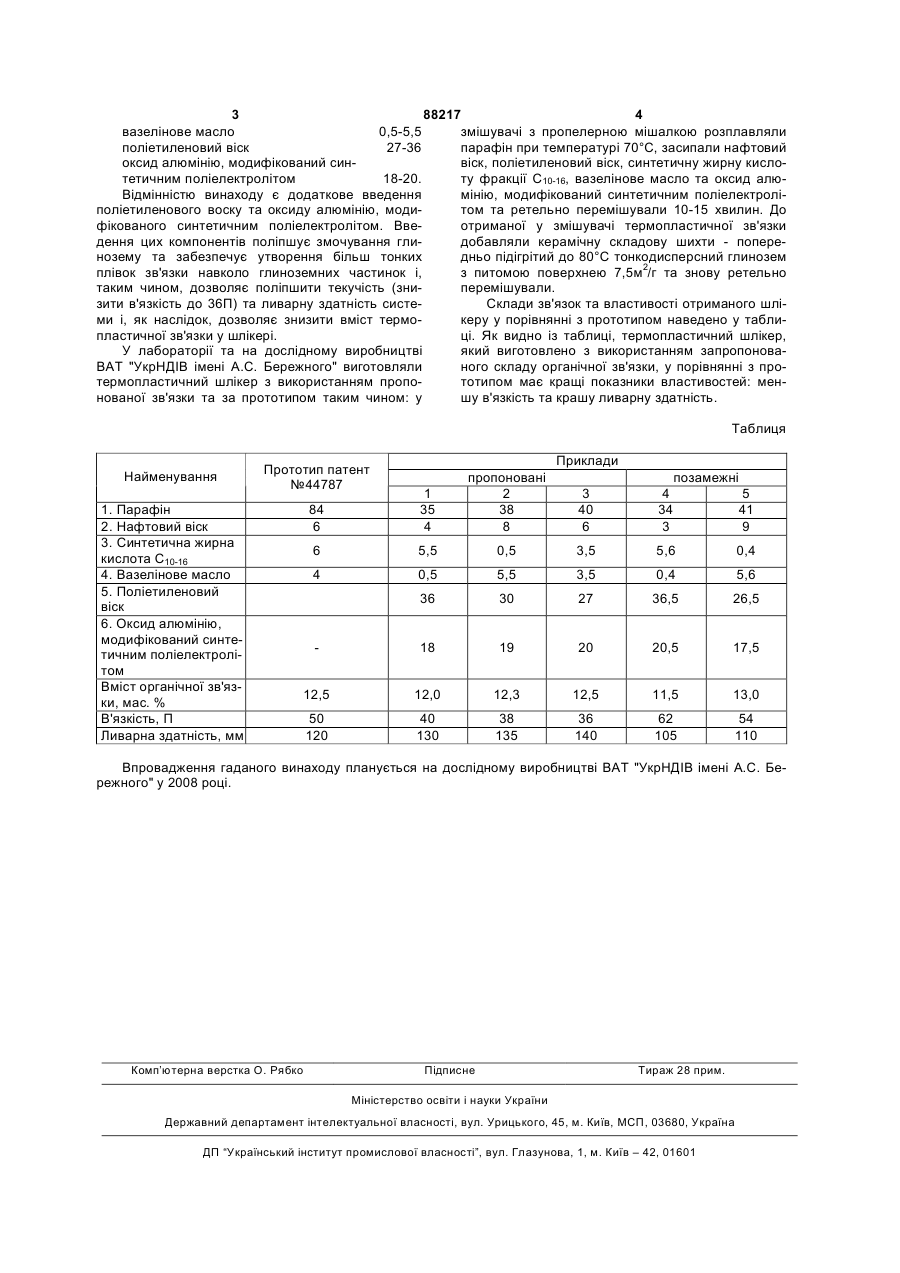

Органічна зв'язка, що містить парафін, нафтовий віск, синтетичну жирну кислоту фракції С10-16 та вазелінове масло, яка відрізняється тим, що органічна зв'язка додатково містить поліетиленовий віск та оксид алюмінію, модифікований синтетичним поліелектролітом, при такому співвідношенні компонентів, мас. %: парафін 35-40 нафтовий віск 4-8 синтетична жирна кислота фракції С10-16 0,5-5,5 вазелінове масло 0,5-5,5 поліетиленовий віск 27-36 оксид алюмінію, модифікований син18-20. тетичним поліелектролітом Винахід відноситься до керамічної технології і може бути використаний у виробництві керамічних виробів із непластичних мас методом гарячого лиття під тиском, зокрема у якості органічної зв'язки для приготування термопластичного керамічного шлікеру. Відома органічна зв'язка для приготування термопластичного шлікеру, яка містить у своєму складі парафін, нафтовий віск та синтетичну жирну кислоту фракції С10-16 (а.с. СРСР №1474145 МКМ4 С04В35/00, опубл. 23.04.1989). Недоліком цього складу зв'язки є те, що він не забезпечує одержання висококонцентрованого шлікеру з задовільною текучістю (в'язкість 50П) і відповідно хорошими ливарними властивостями, що не дозволяє отримувати керамічні вироби складної конфігурації. Найбільш близьким до винаходу за технічною суттю та результатом, що при цьому досягається, є склад органічної зв'язки, який додатково містить вазелінове масло (патент № 44787, С04В35/00, 35/632, опубл. 15.03.2002). Присутність у складі масла забезпечує задовільну текучість і стабільність, що дозволяє отримати рівнощільний сирець складної конфігурації висотою більш як 100мм. Але у разі використання у якості керамічної складової шихти тонкодисперсного глинозему з питомою поверхнею ≥7,5м2/г, такий склад зв'язки не дозволяє отримати висококонцентрований шлікер з задовільною текучістю (в'язкість 50П) та хорошими ливарними властивостями і, таким чином, сформувати якісний рівно-щільний сирець складної конфігурації висотою більш як 130мм. Поставлене завдання вирішується тим, що в органічну зв'язку, яка складається з парафіну, нафтового воску, синтетичної жирної кислоти фракції С10-16 та вазелінового масла згідно з винаходом додатково вводиться поліетиленовий віск та оксид алюмінію, модифікований синтетичним поліелектролітом, при такому співвідношенні компонентів, мас. %: парафін 35-40 нафтовий віск 4-8 синтетична жирна кислота фракції С10-16 0,5-5,5 (19) UA (11) 88217 (13) (21) a200800172 (22) 03.01.2008 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) КРИВОРУЧКО ПАВЛО ПЕТРОВИЧ, ДЕНИСЕНКО ОЛЕНА ОЛЕКСАНДРІВНА, СВІТЛИЧНИЙ ЄВГЕНІЙ ОЛЕКСАНДРОВИЧ, КУЗЬМЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С. БЕРЕЖНОГО" (56) UA, 44787, C2, 15.03.1999 SU, 881072, A, 15.11.1981 SU, 1724644, A1, 07.04.1992 RU, 2005123453, A, 27.01.2007 EP, 0450235, A1, 09.10.1991 C2 1 3 88217 4 вазелінове масло 0,5-5,5 змішувачі з пропелерною мішалкою розплавляли поліетиленовий віск 27-36 парафін при температурі 70°С, засипали нафтовий оксид алюмінію, модифікований синвіск, поліетиленовий віск, синтетичну жирну кислотетичним поліелектролітом 18-20. ту фракції С10-16, вазелінове масло та оксид алюВідмінністю винаходу є додаткове введення мінію, модифікований синтетичним поліелектроліполіетиленового воску та оксиду алюмінію, модитом та ретельно перемішували 10-15 хвилин. До фікованого синтетичним поліелектролітом. Ввеотриманої у змішувачі термопластичної зв'язки дення цих компонентів поліпшує змочування глидобавляли керамічну складову шихти - поперенозему та забезпечує утворення більш тонких дньо підігрітий до 80°С тонкодисперсний глинозем плівок зв'язки навколо глиноземних частинок і, з питомою поверхнею 7,5м2/г та знову ретельно таким чином, дозволяє поліпшити текучість (зниперемішували. зити в'язкість до 36П) та ливарну здатність систеСклади зв'язок та властивості отриманого шліми і, як наслідок, дозволяє знизити вміст термокеру у порівнянні з прототипом наведено у таблипластичної зв'язки у шлікері. ці. Як видно із таблиці, термопластичний шлікер, У лабораторії та на дослідному виробництві який виготовлено з використанням запропоноваВАТ "УкрНДІВ імені А.С. Бережного" виготовляли ного складу органічної зв'язки, у порівнянні з протермопластичний шлікер з використанням пропототипом має кращі показники властивостей: меннованої зв'язки та за прототипом таким чином: у шу в'язкість та крашу ливарну здатність. Таблиця Найменування 1. Парафін 2. Нафтовий віск 3. Синтетична жирна кислота С10-16 4. Вазелінове масло 5. Поліетиленовий віск 6. Оксид алюмінію, модифікований синтетичним поліелектролітом Вміст органічної зв'язки, мас. % В'язкість, Π Ливарна здатність, мм Прототип патент №44787 Приклади 84 6 1 35 4 пропоновані 2 38 8 3 40 6 позамежні 4 5 34 41 3 9 6 5,5 0,5 3,5 5,6 0,4 4 0,5 5,5 3,5 0,4 5,6 36 30 27 36,5 26,5 18 19 20 20,5 17,5 12,5 12,0 12,3 12,5 11,5 13,0 50 120 40 130 38 135 36 140 62 105 54 110 Впровадження гаданого винаходу планується на дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2008 році. Комп’ютерна верстка О. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
