Машина для збирання сільськогосподарських культур

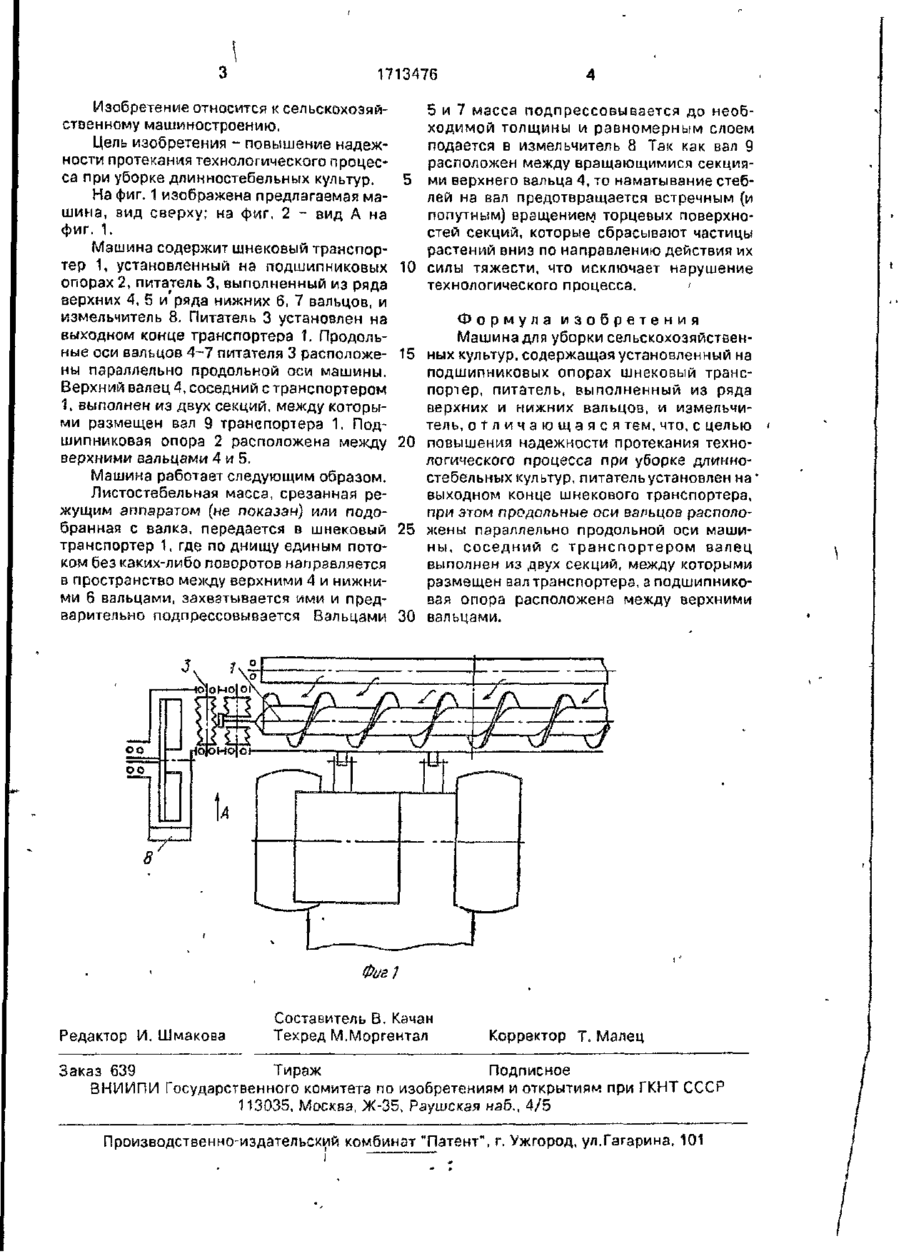

Изобретение относился к сельскохозяйственному машиностроению. Цель изобретения - повышение надежности протекания технологического процесса при уборке 7 2 длинностебельных культур. Машина содержит шнековый транспортер, установленный на подшипниковых опорах 2, питатель, выполненный из ряда верхних 4, 5 и нижних 6, 7 вальцов. Питатель установлен на выходном конце шнекового транспортера. Валец 4 выполнен из двух секций, между которыми размещен вал 9 транспортера Опора 2 расположена между верхними вальцами 4 и 5 При работе машины лмстостебельная масса без каких-либо поворотов направляется между верхним 4 и нижним 6 вальцами, подпрессовывается ими, а затем и вальцами 5, 7 и равномерным слоем подается в измельчитель. Расположение вала 9 между секциями исключает наматывание на него массы. 2 ил. 6 Фиг 2 1713476 Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение надежности протекания технологического процесса при уборке длинностебельных культур. 5 На фиг. 1 изображена предлагаемая машина, вид сверху; на фиг. 2 - вид А на фиг. 1. Машина содержит щнековый транспортер 1, установленный на подшипниковых 10 опорах 2, питатель 3, выполненный из ряда верхних 4, 5 и ряда нижних 6, 7 вальцов, и измельчитель 8. Питатель 3 установлен на выходном конце транспортера 1. Продольные оси вальцов 4-7 питателя 3 расположе- 15 ны параллельно продольной оси машины. Верхний валец 4, соседний с транспортером 1, выполнен из двух секций, между которыми размещен вал 9 транспортера 1. Подшипниковая опора 2 расположена между 20 верхними вальцами 4 и 5. Машина работает следующим образом. Листостебельная масса, срезанная режущим аппаратом (не показан) или подобранная с валка, передается в шнековый 25 транспортер 1, где по днищу единым потоком без каких-либо поворотов направляется в пространство между верхними 4 и нижними 6 вальцами, захватывается ими и предварительно подпрессовывается Вальцами 30 5 и 7 масса подпрессовывается до необходимой толщины и равномерным слоем подается в измельчитель 8 Так как вал 9 расположен между вращающимися секциями верхнего вальца А, то наматывание стеблей на вал предотвращается встречным (и попутным) вращением торцевых поверхностей секций, которые сбрасывают частицы растений вниз по направлению действия их силы тяжести, что исключает нарушение технологического процесса. ' Формула изобретения Машина для уборки сельскохозяйственных культур, содержащая установленный на подшипниковых опорах шнековый транспортер, питатель, выполненный из ряда верхних и нижних вальцов, и измельчитель, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности протекания технологического процесса при уборке длинностебельных культур, питательустановлен на' выходном конце шнекового транспортера, при этом продольные оси вальцов расположены параллельно продольной оси машины, соседний с транспортером валец выполнен из двух секций, между которыми размещен вал транспортера, а подшипниковая опора расположена между верхними вальцами. Фиг] Редактор И. Шмакова Составитель В. Качан Техред М.Моргентал Корректор Т. Малец Заказ 639 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москаэ, Ж-35, Раушская над., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
