Подрібнювач

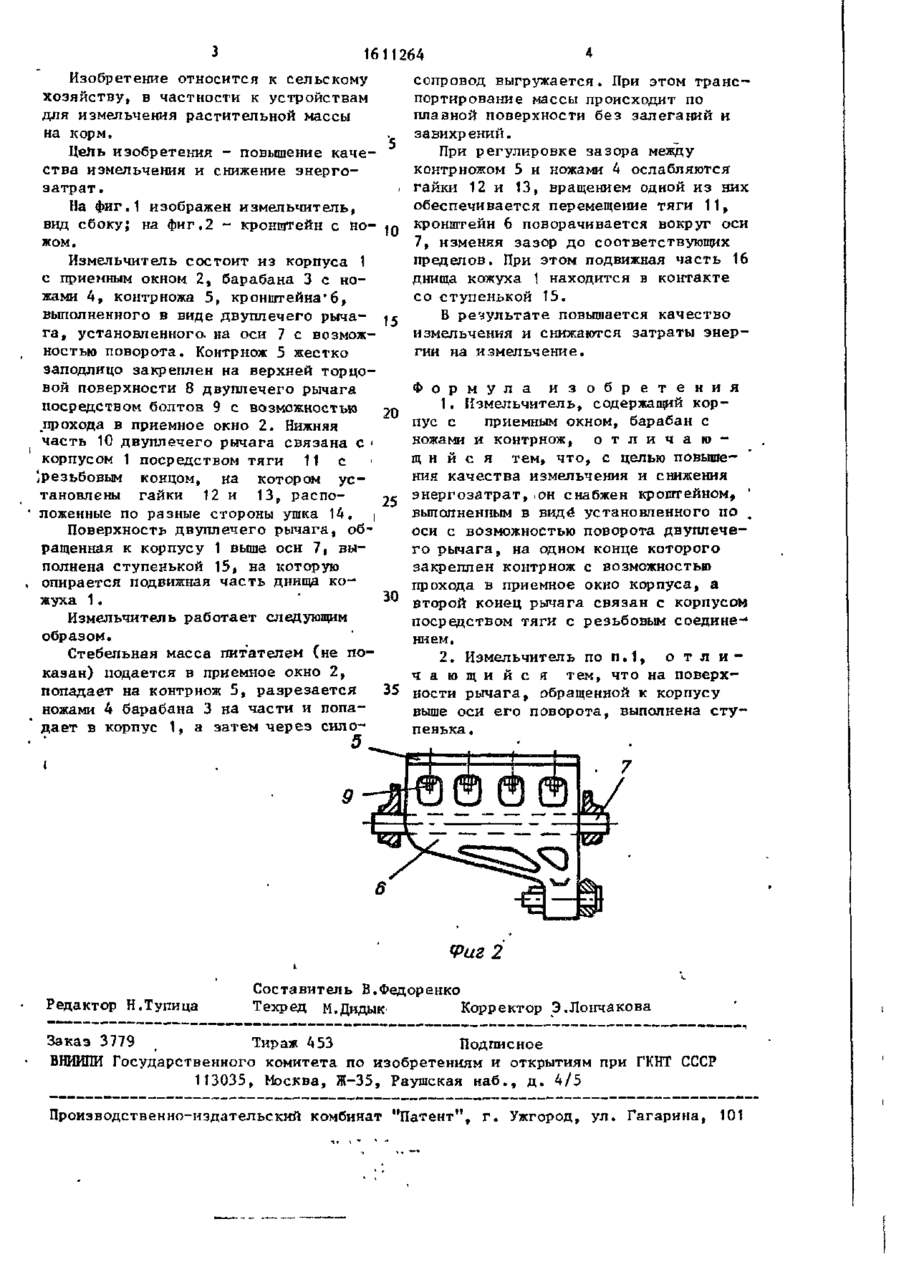

Изобретение относится к области сельского хозяйства, в частности к устройствам для измельчения р а с т и тельной массы на корм. Цель - повышение качества измельчения и снижение э н е р г о з а т р а т . Измельчитель содержит 7 Ю корпус 1 с приемным окном 2 , барабан 3 с ножами 4, контрнож 5, кронштейн, выполненный в виде двуплечего рычага, установленного на оси 7 с возможностью поворота. Контрнож 5 жестко з а подлицо закреплен на верхней торцовой поверхности 8 двуплечего рычага с возможностью прохода в приемное окно 2. Нижняя часть рычага с в я з а н а с корпусом 1 тягой 11 с р е з ь б о й . Поверхность рычага, обращенная к корпусу 1 выше оси 7, выполнена ступенькой 15. Стебельная масса попадает в окно 2 и р а з р е з а е т с я ножами 4 , а затем через корпус 1 и силосопровод у д а л я е т с я . Регулировка зазора между контрножом 5 и ножами 4 обеспечивается вращением гаек 12 и 13. 1 з . п . ф-лы, 2 и л . о 9 1611264 Изобретение относится к сельскому сопровод выгружается. При этом трансхозяйству, в частности к устройствам портирование массы происходит по для измельчения растительной массы плавной поверхности без залеганий и на корм. завихрений. Цель изобретения - повышение качеПри регулировке зазора между ства измельчения и снижение энергоконтрножом 5 и ножами 4 ослабляются затрат. гайки 12 и 13, вращением одной из них обеспечивается перемещение тяги 11, На фиг.1 изображен измельчитель, вид сбоку; на фиг.2 - кронштейн с но- 10 кронштейн 6 поворачивается вокруг оси 7, изменяя зазор до соответствующих жом. пределов. При этом подвижная часть 16 Измельчитель состоит из корпуса 1 днища кожуха 1 находится в контакте с приемным окном 2, барабана 3 с носо ступенькой 15. жами 4, контрножа 5, кронштейна*6, выполненного в виде двуплечего рыча- 15 В результате повышается качество га, установленного, на оси 7 с возможизмельчения и снижаются затраты энерностью поворота. Контрнож 5 жестко гии на измельчение. заподлицо закреплен на верхней торцовой поверхности 8 двуплечего рычага Ф о р м у л а и з о б р е т е н и я посредством болтов 9 с возможностью 1. Измельчитель, содержащий кор20 .прохода в приемное окно 2. Нижняя пус с приемным окном, барабан с часть 10 двуплечего рычага связана с • ножами и контрнож, о т л и ч а ю корпусом 1 посредством тяги 11с щийся тем, что, с целью повыше^резьбовым концом, на котором усния качества измельчения и снижения тановлены гайки 12 и 13, распоэнергозатрат,.он снабжен кроштейном, ' ложенные по разные стороны ушка 14, | 25 выполненным в виде установленного по . Поверхность двуплечего рычага, обоси с возможностью поворота двуплечеращенная к корпусу 1 выше оси 7, выго рычага, на одном конце которого полнена ступенькой 15, на которую закреплен контрнож с возможностью опирается подвижная часть днища копрохода в приемное окно корпуса, а 30 второй конец рычага связан с корпусом жуха 1. Измельчитель работает следующим посредством тяги с резьбовым соедине-1 образом. ни ем. Стебельная масса питателем (не по2. Измельчитель по п , 1 , о т л и казан) подается в приемное окно 2, ч а ю щ и й с я тем, что на поверхпопадает на контрнож 5, разрезается 35 ности рычага, обращенной к корпусу ножами 4 барабана 3 на части и попавыше оси его поворота, выполнена студает в корпус 1, а затем через силопенька. Фиг 2 Редактор Н.Тупица Составитель В.Федоренко Техред М.ДидыК' Корректор Э.Лончакова Заказ 3779 Тираж 453 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
