Гідропрес подвійної дії

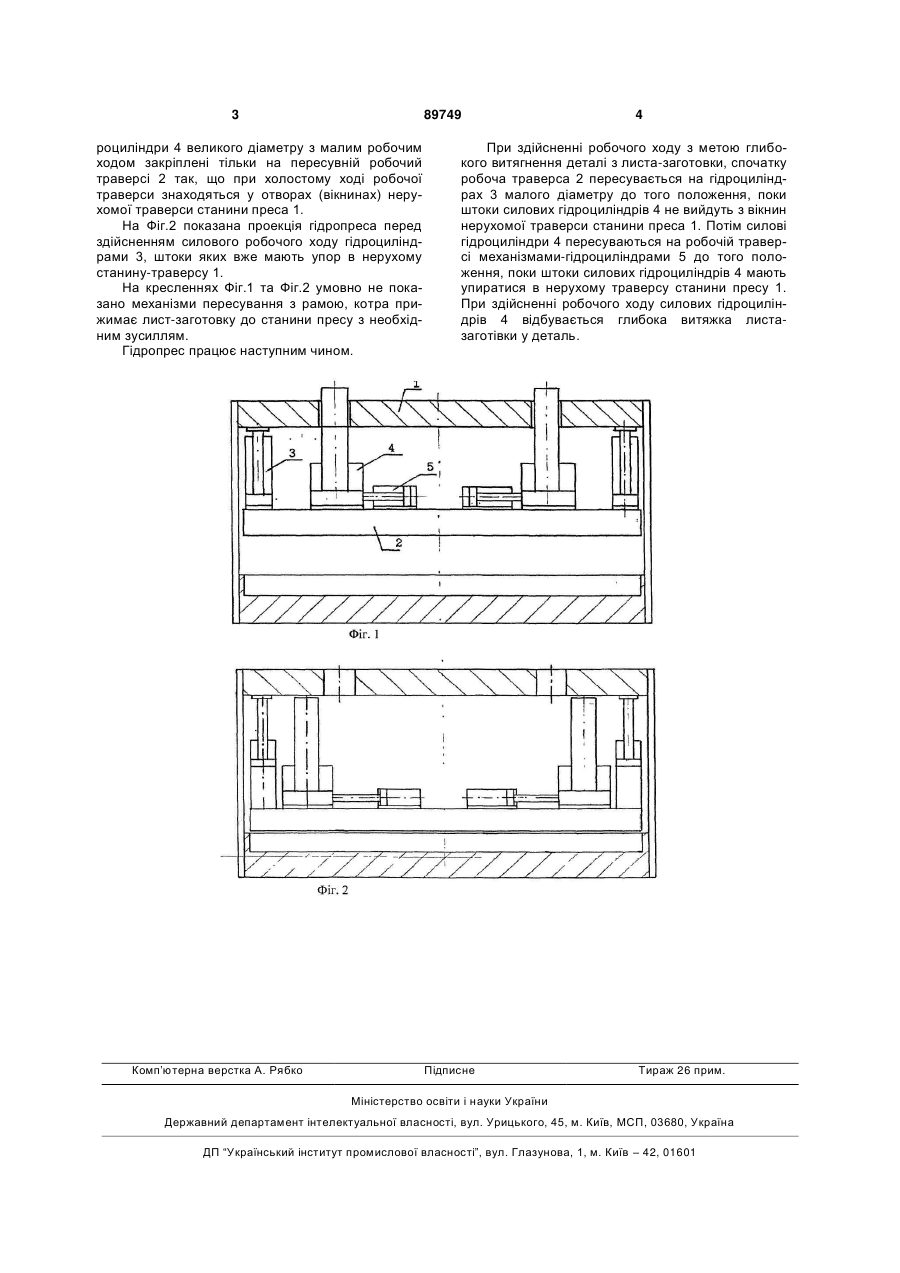

Гідропрес подвійної дії, що містить станину, раму для притиснення листа-заготовки по периметру, нерухому траверсу та пересувну робочу траверсу з пуансоном, закріплену на силових гідроциліндрах, який відрізняється тим, що пересувна робоча траверса розташована на додаткових гідроциліндрах малого діаметра для холостого ходу, а силові гідроциліндри виконані з багаторазово зменшеним робочим ходом від найбільшого ходу пересувної робочої траверси, їх плунжери рухомо розміщені у отворах нерухомої траверси, причому силові циліндри забезпечені механізмами для їх поперечного зворотно-поступального пересування так, що плунжери силових гідроциліндрів упираються у нерухому траверсу перед здійсненням деформації листа-заготовки. Розробка стосується машинобудування, точніше - обробки сталевого (металевого) листа статичним тиском й може бути застосована в автомобільному та ін. виробництві для виготовлення кузовних та ін. деталей. Відомі гідропреси подвійної дії мають великий хід пересувної робочої траверси, на якій закріплено пуансон. Однак технологічний процес глибокої витяжки штампованої деталі здійснюється при робочому ході пересувної траверси (з розрахунковим тиском рідини в гідроприводі), який в декілька разів менший, ніж найбільший хід пересувної траверси. Наприклад, якщо найбільший хід пересувної траверси 1200мм, то робочий хід цієї пересувної траверси під розрахунковим тиском рідини у гідроприводі становить лише 200мм. Тобто 1000мм ходу робочої траверси - це холостий хід, який здійснюється, наприклад, чотирма силовими гідроциліндрами великого діаметру, але при малому тиску рідини. Основною ціллю розробки - є заміна силових гідроциліндрів великих діаметрів з найбільшим робочим ходом пересування на гідроциліндри ма лого діаметру такого ж ходу, здатних лише робити підйом та опускання робочої траверси (холостий хід) до торкання пуансона з листом-заготівкою, а далі робоче зусилля для глибокого витягнення виконують силові гідроциліндри великого діаметру, які мають робочий хід у декілька разів менший від найбільшого ходу робочої траверси. Це досягається тим, що найбільший хід робочої траверси виконується гідроциліндрами малого діаметру з малим гідравлічним тиском рідини, а робочий хід пересувної траверси (під найбільшим зусиллям) виконується гідроциліндрами великого діаметру з високим тиском рідини, причому силові гідроциліндри з малим робочим ходом перед торканням листа пересуваються додатковими механізмами так, що їхні плунжери (штоки) знаходять упор з нерухомою траверсою станини гідропреса, після чого відбувається деформація листазаготовки в деталь заданої форми. На кресленні Фіг.1 показана проекція гідропреса подвійної дії 1 з пересувною робочою траверсою 2 на гідроциліндрах 3 малого діаметру з малим тиском рідини у гідроприводі для опускання робочої траверси 2 до листа-заготівки. Силові гід (19) UA (11) 89749 (13) C2 (21) a200507916 (22) 09.08.2005 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) АДАМОВИЧ ВІТАЛІЙ МИКОЛАЙОВИЧ, АДАМОВИЧ ВІТАЛІЙ ВІТАЛІЙОВИЧ, СТЕПАНСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ (73) АДАМОВИЧ ВІТАЛІЙ МИКОЛАЙОВИЧ, АДАМОВИЧ ВІТАЛІЙ ВІТАЛІЙОВИЧ, СТЕПАНСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ (56) JP 1181999 A; 19.07.1989 US 4325898; 20.04.1982 WO 2005021253 A2; 10.03.2005 EP 0567870 A1; 03.11.1993 JP 1290000 A; 19.12.1986 SU 183988; 31.08.1966 SU 200435; 29.09.1967 SU 83402; 19.06.1964 3 89749 роциліндри 4 великого діаметру з малим робочим ходом закріплені тільки на пересувній робочий траверсі 2 так, що при холостому ході робочої траверси знаходяться у отворах (вікнинах) нерухомої траверси станини преса 1. На Фіг.2 показана проекція гідропреса перед здійсненням силового робочого ходу гідроциліндрами 3, штоки яких вже мають упор в нерухому станину-траверсу 1. На кресленнях Фіг.1 та Фіг.2 умовно не показано механізми пересування з рамою, котра прижимає лист-заготовку до станини пресу з необхідним зусиллям. Гідропрес працює наступним чином. Комп’ютерна верстка А. Рябко 4 При здійсненні робочого ходу з метою глибокого витягнення деталі з листа-заготовки, спочатку робоча траверса 2 пересувається на гідроциліндрах 3 малого діаметру до того положення, поки штоки силових гідроциліндрів 4 не вийдуть з вікнин нерухомої траверси станини преса 1. Потім силові гідроциліндри 4 пересуваються на робочій траверсі механізмами-гідроциліндрами 5 до того положення, поки штоки силових гідроциліндрів 4 мають упиратися в нерухому траверсу станини пресу 1. При здійсненні робочого ходу силових гідроциліндрів 4 відбувається глибока витяжка листазаготівки у деталь. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
