Пристрій для натягу каната на барабані лебідки

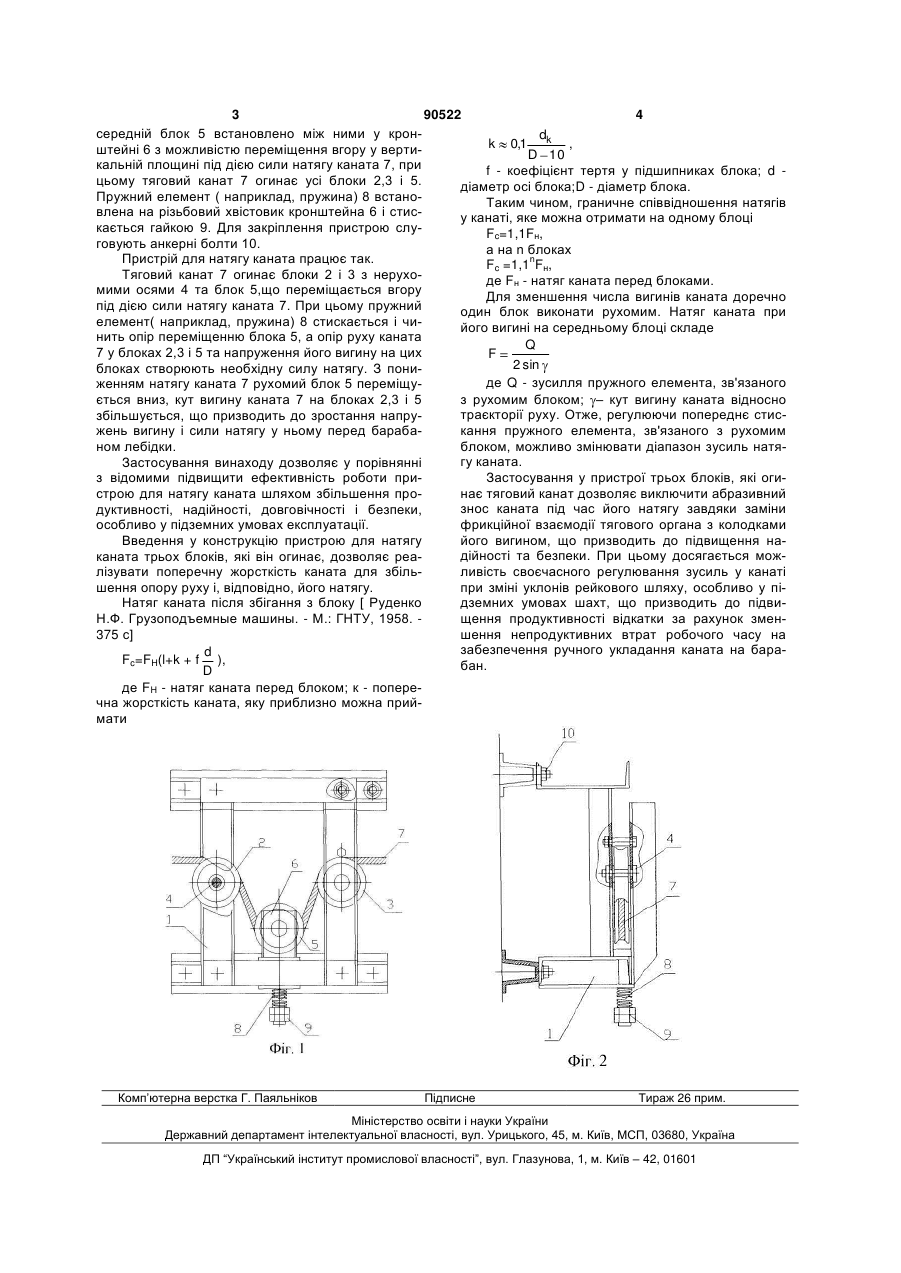

Пристрій для натягу каната на барабані лебідки, що містить несучу раму, який відрізняється тим, що в ньому введено два блоки з нерухомими осями, що закріплені на рамі, рухомий середній блок, встановлений між ними з можливістю переміщення у вертикальній площині, та гвинтову пару з пружним елементом, вільно зв'язаним із середнім блоком та рамою, при цьому тяговий канат огинає усі три блоки. (19) (21) a200714968 (22) 28.12.2007 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ДЕНИЩЕНКО ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, КОПТОВЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЗІЛЬ ВАЛЕРІЙ ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ (56) SU 475344; 30.06.1975 DE 1038737; 11.09.1958 US 2303847; 01.12.1942 DE 19825670 A1; 16.12.1999 DE 1481762; 26.06.1969 GB 1206975; 30.09.1970 3 90522 4 середній блок 5 встановлено між ними у кронd k 0,1 k , штейні 6 з можливістю переміщення вгору у вертиD 10 кальній площині під дією сили натягу каната 7, при f - коефіцієнт тертя у підшипниках блока; d цьому тяговий канат 7 огинає усі блоки 2,3 і 5. діаметр осі блока;D - діаметр блока. Пружний елемент ( наприклад, пружина) 8 встаноТаким чином, граничне співвідношення натягів влена на різьбовий хвістовик кронштейна 6 і стису канаті, яке можна отримати на одному блоці кається гайкою 9. Для закріплення пристрою слуFc=1,1Fн, говують анкерні болти 10. а на n блоках Пристрій для натягу каната працює так. Fc =1,1nFн, Тяговий канат 7 огинає блоки 2 і 3 з неруходе Fн - натяг каната перед блоками. мими осями 4 та блок 5,що переміщається вгору Для зменшення числа вигинів каната доречно під дією сили натягу каната 7. При цьому пружний один блок виконати рухомим. Натяг каната при елемент( наприклад, пружина) 8 стискається і чийого вигині на середньому блоці складе нить опір переміщенню блока 5, а опір руху каната Q 7 у блоках 2,3 і 5 та напруження його вигину на цих F 2 sin блоках створюють необхідну силу натягу. З пониде Q - зусилля пружного елемента, зв'язаного женням натягу каната 7 рухомий блок 5 переміщуз рухомим блоком; – кут вигину каната відносно ється вниз, кут вигину каната 7 на блоках 2,3 і 5 траєкторії руху. Отже, регулюючи попереднє стисзбільшується, що призводить до зростання напрукання пружного елемента, зв'язаного з рухомим жень вигину і сили натягу у ньому перед барабаблоком, можливо змінювати діапазон зусиль натяном лебідки. гу каната. Застосування винаходу дозволяє у порівнянні Застосування у пристрої трьох блоків, які огиз відомими підвищити ефективність роботи принає тяговий канат дозволяє виключити абразивний строю для натягу каната шляхом збільшення прознос каната під час його натягу завдяки заміни дуктивності, надійності, довговічності і безпеки, фрикційної взаємодії тягового органа з колодками особливо у підземних умовах експлуатації. його вигином, що призводить до підвищення наВведення у конструкцію пристрою для натягу дійності та безпеки. При цьому досягається можканата трьох блоків, які він огинає, дозволяє реаливість своєчасного регулювання зусиль у канаті лізувати поперечну жорсткість каната для збільпри зміні уклонів рейкового шляху, особливо у пішення опору руху і, відповідно, його натягу. дземних умовах шахт, що призводить до підвиНатяг каната після збігання з блоку [ Руденко щення продуктивності відкатки за рахунок зменН.Ф. Грузоподъемные машины. - Μ.: ГНТУ, 1958. шення непродуктивних втрат робочого часу на 375 с] забезпечення ручного укладання каната на бараd Fc=FH(l+k + f ), бан. D де FH - натяг каната перед блоком; к - поперечна жорсткість каната, яку приблизно можна приймати Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
