Спосіб неперервного неруйнівного діагностування ізоляції обладнання мереж 6-35 кв
Номер патенту: 90532
Опубліковано: 11.05.2010
Автори: Божик Роман Степанович, Малиновський Степан Ярославович, Сабадаш Ірина Ігорівна, Сабадаш Ігор Олександрович
Формула / Реферат
Спосіб неперервного неруйнівного діагностування ізоляції обладнання мереж 6
35 кВ, що полягає у вимірюванні напруги нульової послідовності секції шин і струмів нульової послідовності приєднань секції шин, який відрізняється тим, що вимірюють напругу і струми нульової послідовності при появі часткового пробою ізоляції і за напрямками миттєвих значень струмів нульової послідовності по відношенню до напрямку миттєвих значень напруги нульової послідовності судять про приєднання з ослабленою ізоляцією, а саме, якщо напрямки миттєвих значень струму нульової послідовності співпадають з напрямками миттєвих значень напруги нульової послідовності секції шин, а напрямки миттєвих значень струмів нульової послідовності інших приєднань протилежні напрямку миттєвих значень напруги нульової послідовності секції шин.
Текст

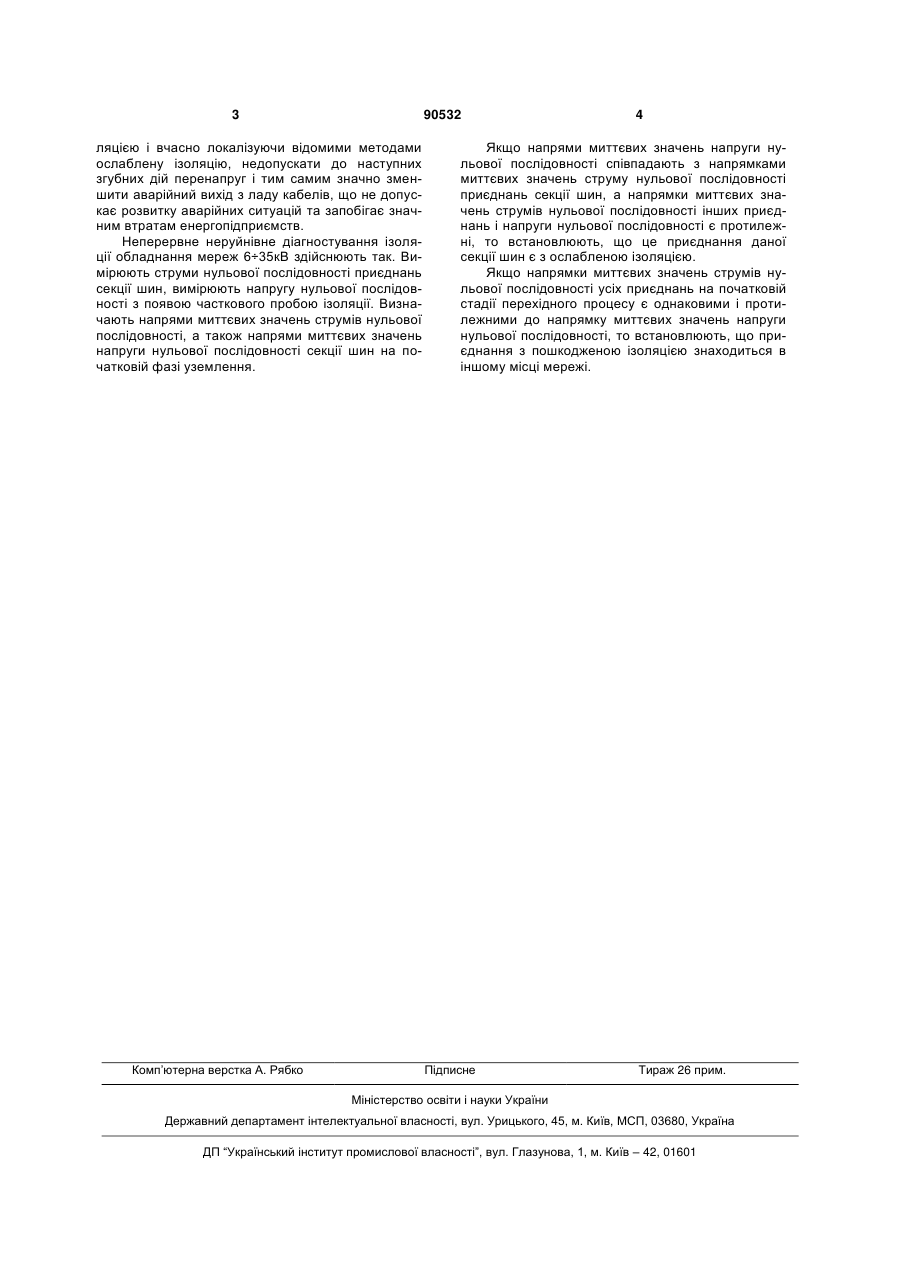

Спосіб неперервного неруйнівного діагностування ізоляції обладнання мереж 6 35кВ, що по C2 1 3 90532 ляцією і вчасно локалізуючи відомими методами ослаблену ізоляцію, недопускати до наступних згубних дій перенапруг і тим самим значно зменшити аварійний вихід з ладу кабелів, що не допускає розвитку аварійних ситуацій та запобігає значним втратам енергопідприємств. Неперервне неруйнівне діагностування ізоляції обладнання мереж 6÷35кВ здійснюють так. Вимірюють струми нульової послідовності приєднань секції шин, вимірюють напругу нульової послідовності з появою часткового пробою ізоляції. Визначають напрями миттєвих значень струмів нульової послідовності, а також напрями миттєвих значень напруги нульової послідовності секції шин на початковій фазі уземлення. Комп’ютерна верстка А. Рябко 4 Якщо напрями миттєвих значень напруги нульової послідовності співпадають з напрямками миттєвих значень струму нульової послідовності приєднань секції шин, а напрямки миттєвих значень струмів нульової послідовності інших приєднань і напруги нульової послідовності є протилежні, то встановлюють, що це приєднання даної секції шин є з ослабленою ізоляцією. Якщо напрямки миттєвих значень струмів нульової послідовності усіх приєднань на початковій стадії перехідного процесу є однаковими і протилежними до напрямку миттєвих значень напруги нульової послідовності, то встановлюють, що приєднання з пошкодженою ізоляцією знаходиться в іншому місці мережі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for continuous non-destructive diagnostics of insulation of equipment for networks 6-35 kv
Автори англійськоюSabadash Ihor Oleksandrovych, Sabadash Iryna Ihorivna, Malinovskyi Stepan Yaroslavovych, Bozhyk Roman Stepanovych
Назва патенту російськоюСпособ непрерывного неразрушающего диагностирования изоляции оборудования сетей 6-35 кв
Автори російськоюСабадаш Игорь Александрович, Сабадаш Ирина Игоревна, Малиновский Степан Ярославович, Божик Роман Степанович
МПК / Мітки
МПК: G01N 27/00, G01R 31/08, H02H 3/16, H02H 3/00
Мітки: спосіб, ізоляції, мереж, діагностування, неруйнівного, обладнання, неперервного
