Футерівка роторної печі

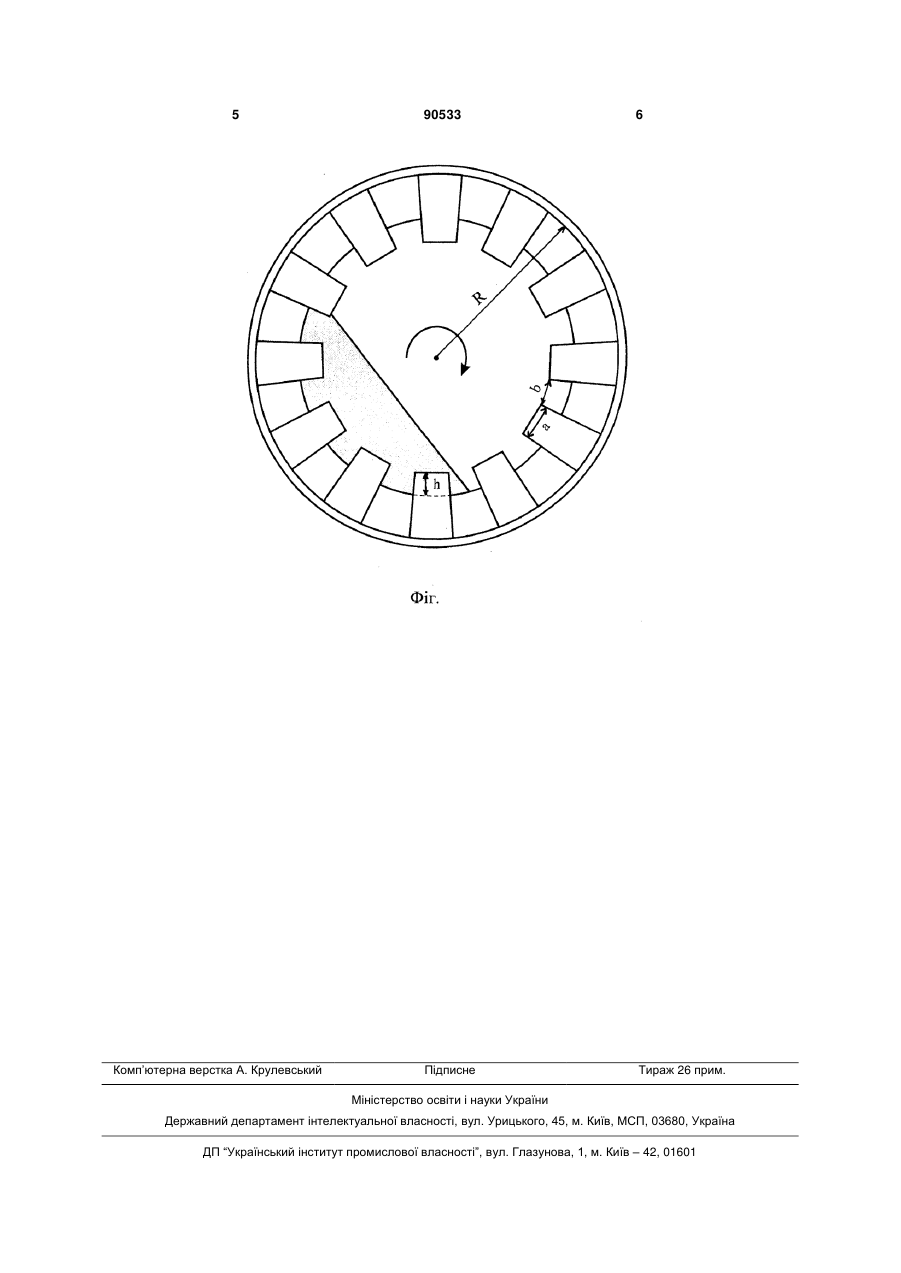

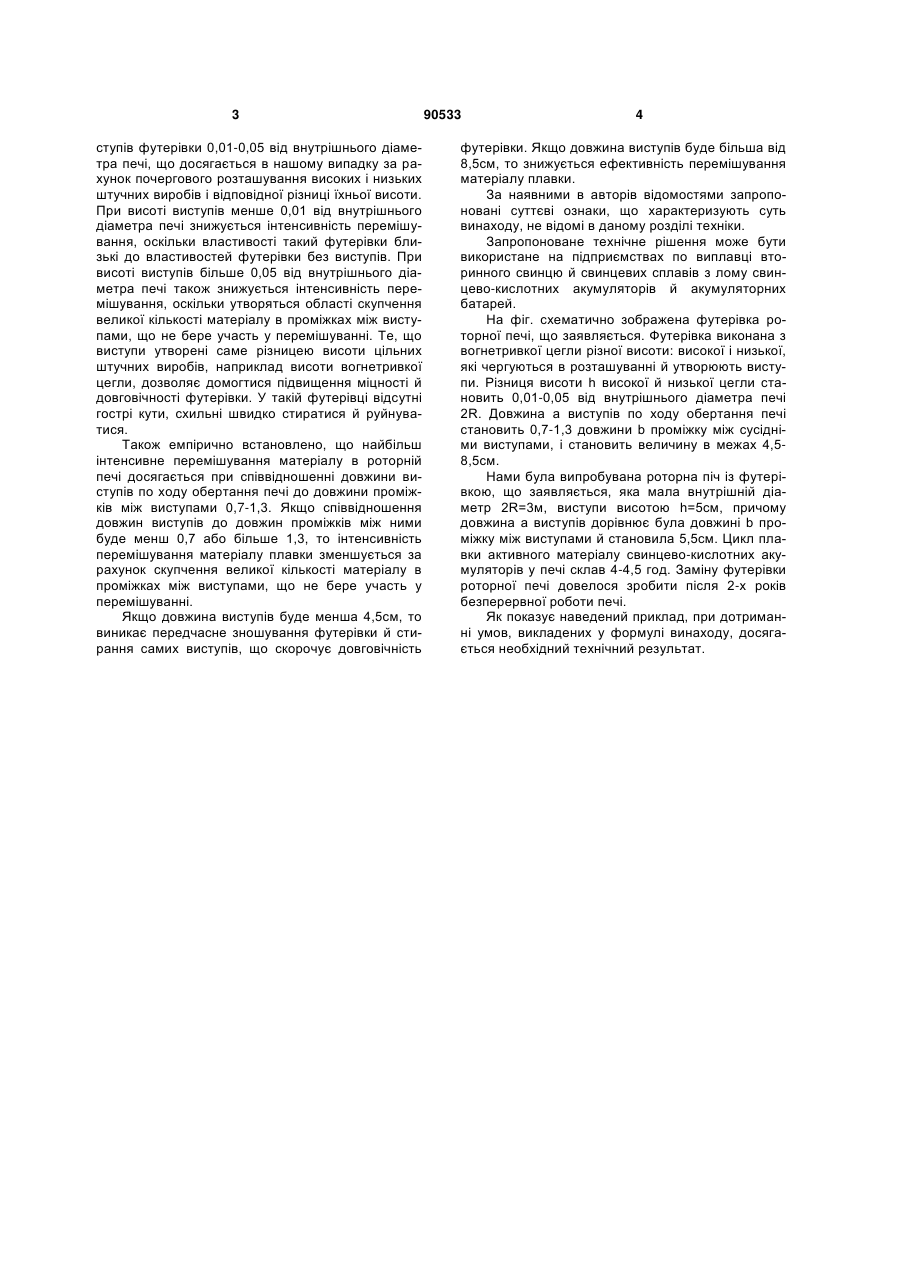

Футерівка роторної печі, виконана зі штучних виробів, що утворюють виступи, яка відрізняється тим, що виступи утворені за рахунок почергового розташування високих і низьких штучних виробів, висота високих штучних виробів перевищує висоту низьких штучних виробів на величину, що становить 0,01-0,05 від внутрішнього діаметра печі, довжина виступів по ходу обертання печі становить 0,7-1,3 довжини проміжку між сусідніми виступами і становить величину в межах 4,5-8,5 см. (19) (21) a200802835 (22) 04.03.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ДЗЕНЗЕРСЬКИЙ ВІКТОР ОЛЕКСАНДРОВИЧ, ДЗЕНЗЕРСЬКИЙ ДЕНІС ВІКТОРОВИЧ, БУРИЛОВ СЕРГІЙ ВОЛОДИМИРОВИЧ, ОХОТНІКОВ ІГОР ОЛЕГОВИЧ, СКОСАР ВЯЧЕСЛАВ ЮРІЙОВИЧ (73) ДЗЕНЗЕРСЬКИЙ ВІКТОР ОЛЕКСАНДРОВИЧ, ДЗЕНЗЕРСЬКИЙ ДЕНІС ВІКТОРОВИЧ, БУРИЛОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (56) UA 71112, A, 15.11.04 UA 18781, C1, 25.12.97 SU 1002782, 07.03.83 3 ступів футерівки 0,01-0,05 від внутрішнього діаметра печі, що досягається в нашому випадку за рахунок почергового розташування високих і низьких штучних виробів і відповідної різниці їхньої висоти. При висоті виступів менше 0,01 від внутрішнього діаметра печі знижується інтенсивність перемішування, оскільки властивості такий футерівки близькі до властивостей футерівки без виступів. При висоті виступів більше 0,05 від внутрішнього діаметра печі також знижується інтенсивність перемішування, оскільки утворяться області скупчення великої кількості матеріалу в проміжках між виступами, що не бере участь у перемішуванні. Те, що виступи утворені саме різницею висоти цільних штучних виробів, наприклад висоти вогнетривкої цегли, дозволяє домогтися підвищення міцності й довговічності футерівки. У такій футерівці відсутні гострі кути, схильні швидко стиратися й руйнуватися. Також емпірично встановлено, що найбільш інтенсивне перемішування матеріалу в роторній печі досягається при співвідношенні довжини виступів по ходу обертання печі до довжини проміжків між виступами 0,7-1,3. Якщо співвідношення довжин виступів до довжин проміжків між ними буде менш 0,7 або більше 1,3, то інтенсивність перемішування матеріалу плавки зменшується за рахунок скупчення великої кількості матеріалу в проміжках між виступами, що не бере участь у перемішуванні. Якщо довжина виступів буде менша 4,5см, то виникає передчасне зношування футерівки й стирання самих виступів, що скорочує довговічність 90533 4 футерівки. Якщо довжина виступів буде більша від 8,5см, то знижується ефективність перемішування матеріалу плавки. За наявними в авторів відомостями запропоновані суттєві ознаки, що характеризують суть винаходу, не відомі в даному розділі техніки. Запропоноване технічне рішення може бути використане на підприємствах по виплавці вторинного свинцю й свинцевих сплавів з лому свинцево-кислотних акумуляторів й акумуляторних батарей. На фіг. схематично зображена футерівка роторної печі, що заявляється. Футерівка виконана з вогнетривкої цегли різної висоти: високої і низької, які чергуються в розташуванні й утворюють виступи. Різниця висоти h високої й низької цегли становить 0,01-0,05 від внутрішнього діаметра печі 2R. Довжина а виступів по ходу обертання печі становить 0,7-1,3 довжини b проміжку між сусідніми виступами, і становить величину в межах 4,58,5см. Нами була випробувана роторна піч із футерівкою, що заявляється, яка мала внутрішній діаметр 2R=3м, виступи висотою h=5см, причому довжина а виступів дорівнює була довжині b проміжку між виступами й становила 5,5см. Цикл плавки активного матеріалу свинцево-кислотних акумуляторів у печі склав 4-4,5 год. Заміну футерівки роторної печі довелося зробити після 2-х років безперервної роботи печі. Як показує наведений приклад, при дотриманні умов, викладених у формулі винаходу, досягається необхідний технічний результат. 5 Комп’ютерна верстка А. Крулевський 90533 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
