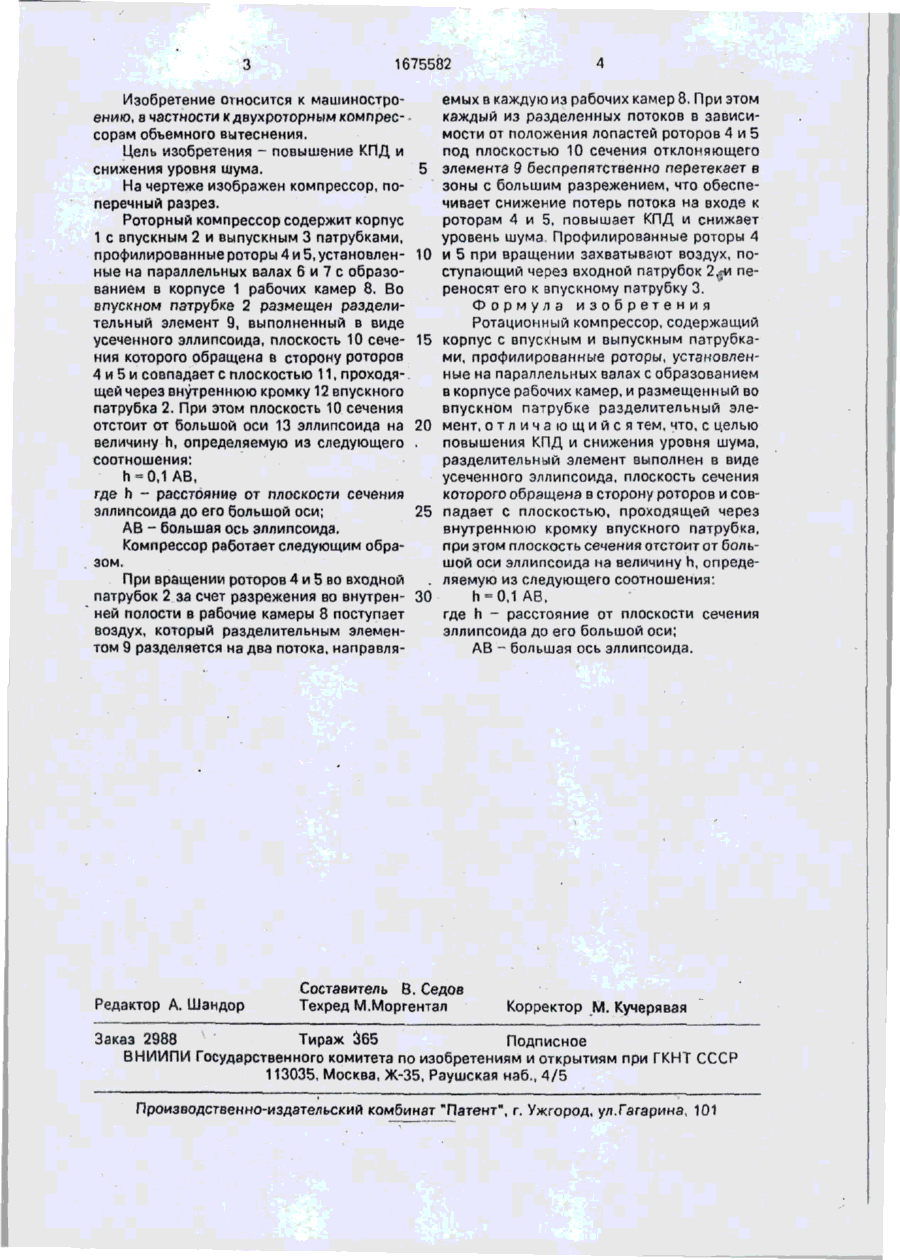

Изобретение относится к машиностроению, в частности к двухроторным компрессорам объемного вытеснения. Цель изобретения - повышение КПД и снижение уровня шума. Компрессор содержит корпус 1 с впускным 2 и выпускным 3 патрубками и профилированные роторы 4 и 5, установленные на параллельных валах 6 и 7 с образованием в корпусе 1 рабочих камер 8. Во впускном патрубке 2 размещен разделительный элемент 9, выполненный в виде усеченного эллипсоида, плоскость 10 сечения которого обращена в сторону роторов 4 и 5 и совпадает с плоскостью 11 .проходящей через внутреннюю кромку 12 впускного патрубка 2. При этом плоскость 10 сечения отстоит от большой оси 13 эллипсоида на величину п, определяемую из следующего соотношения: h = 0,1 AB. где h - расстояние от плоскости сечения эллипсоида до его большой оси; АВ - большая ось эллипсоида. 1 ил. CN ел ел оо **•— 1675582 емых в каждую из рабочих камер 8. При этом каждый из разделенных потоков в зависимости от положения лопастей роторов 4 и 5 под плоскостью 10 сечения отклоняющего элемента 9 беспрепятственно перетекает в зоны с большим разрежением, что обеспечивает снижение потерь потока на входе к роторам 4 и 5, повышает КПД и снижает уровень шума Профилированные роторы 4 и 5 при вращении захватывают воздух, поступающий через входной патрубок 2,ні переносят его к впускному патрубку 3. Формула изобретения Ротационный компрессор, содержащий корпус с впускным и выпускным патрубками, профилированные роторы, установленные на параллельных валах с образованием в корпусе рабочих камер, и размещенный во впускном патрубке разделительный элемент, о т л и ч а ю щ и й с я тем, что. с целью повышения КПД и снижения уровня шума, разделительный элемент выполнен в виде усеченного эллипсоида, плоскость сечения h-CMAB, которого обращена в сторону роторов и совгде Ь - расстояние от плоскости сечения эллипсоида до его большой оси; 25 падает с плоскостью, проходящей через внутреннюю кромку впускного патрубка, АВ - большая ось эллипсоида. при этом плоскость сечения отстоит от больКомпрессор работает следующим обрашой оси эллипсоида на величину h, опредезом. ляемую из следующего соотношения: При вращении роторов 4 и 5 во входной патрубок 2 за счет разрежения во внутрен- 30 h = 0,1 АВ, ней полости в рабочие камеры 8 поступает где h - расстояние от плоскости сечения воздух, который разделительным элеменэллипсоида до его большой оси; том 9 разделяется на два потока, направляАВ - большая ось эллипсоида. Изобретение относится к машиностроению, в частности к двухроторным компрес- • сорам объемного вытеснения. Цель изобретений - повышение КПД и снижения уровня шума. 5 На чертеже изображен компрессор, поперечный разрез. Роторный компрессор содержит корпус 1 с впускным 2 и выпускным 3 патрубками, профилированные роторы 4 и 5, установлен- 10 ные на параллельных валах 6 и 7 с образованием в корпусе 1 рабочих камер 8. Во впускном патрубке 2 размещен разделительный элемент 9, выполненный в виде усеченного эллипсоида, плоскость 10 сече- 15 ния которого обращена в сторону роторов 4 и 5 и совпадает с плоскостью 11, проходящей через внутреннюю кромку 12 впускного патрубка 2. При этом плоскость 10 сечения отстоит от большой оси 13 эллипсоида на 20 величину h, определяемую из следующего і соотношения: Редактор А. Шандор Составитель В. Седов Техред М.Моргентал Корректор М. Кучерявая Заказ 2988 Тираж $65 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
